Jt gk gl jk js – KTM 660 Benutzerhandbuch
Seite 6

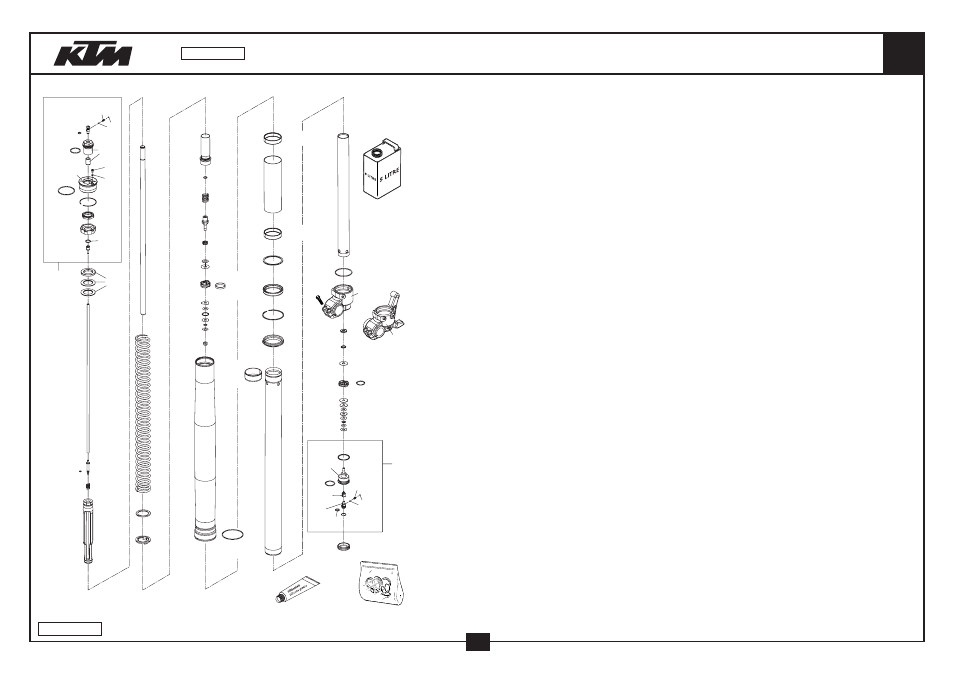

GABELBEINE WP USD 48
FORK LEGS WP USD 48
660
2
3
5
7
bk
6
bl
bm
bn
bo
bp
bq
br
bs
bt
cm
cn
co
dk
dl
dn
do
dp
dq
dr
ds
dt
em
eo
ep
er
et
fk
fk
fl
fm
fp
fs
ft
gn
go
gt
hk
hl
hm
hn
ho
hp
hq ht
ik
il
im
in
ir
is
it
jl
jm
jn
jo
5
6
gm
ip
en
ck
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
jt
gk
gl
jk
js
04-592.01.1
5
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
47
3548.0377
FEDER VENTIL D=0,5
SPRING CHECK VALVE D=0,5
2
49
4860.0062
KONTROLLVENTIL 8X24X0,1
CHECK VALVE 8X24X0,1
8
49
4860.0068
KONTROLLVENTIL 8X18X0,1
CHECK VALVE 8X18X0,1
2
49
4860.0215
KONTROLLVENTIL 8X20X0,1
CHECK VALVE 8X20X0,1
2
49
4860.0216
KONTROLLVENTIL 8X22X0,1
CHECK VALVE 8X22X0,1
2
50
4054.0402
SCHEIBE 6X16X0,1
SHIM 6X16X0,1
X
50
4054.0403
SCHEIBE 6X18X0,1
SHIM 6X18X0,1
X
50
4054.0405
SCHEIBE 6X14X0,15
SHIM 6X14X0,15
X
50
4054.0406
SCHEIBE 6X16X0,15
SHIM 6X16X0,15
X
50
4054.0414
SCHEIBE 6X16X0,25
SHIM 6X16X0,25
X
50
4054.0415
SCHEIBE 6X18X0,25
SHIM 6X18X0,25
X
50
4054.0447
SCHEIBE 6X10X0,3
SHIM 6X10X0,3
X
50
4054.1391
SCHEIBE 6X11X0,3
SHIM 6X11X0,3
X
50
4860.0063
SCHEIBE 6X24X0,1
SHIM 6X24X0,1
X
50
4860.0064
SCHEIBE 6X22X0,1
SHIM 6X22X0,1
X
50
4860.0065
SCHEIBE 6X20X0,1
SHIM 6X20X0,1
X
50
4860.0069
SCHEIBE 6X20X0,15
SHIM 6X20X0,15
X
50
4860.0116
SCHEIBE 6X24X0,1 DELTA
SHIM 6X24X0,1 DELTA
X
50
4860.0212
DRUCKRING 20X16,25X0,20
PRESSURE-RING 20X16,25X0,20
X
51
4860.0060
KOLBENRING 5X1X84
PISTON RING 5X1X84
2
52
4860.0042
KOLBEN ZUGSTUFE D=27,7
PISTON REBOUND D=27,7
2
55
4054.0486
MUTTER M6X0,5 ZUGSTUFE
NUT M6X0,5 REBOUND
2
58
4860.0081
ROHR 29,3X1X390 D=8,5MM
TUBE 29,3X1X390 D=8,5MM
2
59
4860.0048
O-RING NBR 46 X 2
O-RING NBR 46 X 2
2
60
4860.0265
GABELFAUST LINKS SMS 03
AXLE CLAMP L/S SMS 03
1
61
4860.0266
GABELFAUST RECHTS SMS 03
AXLE CLAMP R/S SMS 03
1
62
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
2
62
0015 080353
SK.BUNDSCHRAUBE M 8X35 SW=10
HH COLLAR SCREW M 8X35 WS=10
2
63
4860.0163
MUTTER VENTIL M6X0,5 D=2
CHECK VALVE NUT M6X0,5 D=2
2
64
4860.0202
FEDER VENTIL D=0,7
SPRING CHECK VALVE D=0,7
2
69
4860.0264S
AUFNAHME FÜR DRUCKSTUFE KPL.
TAP COMPRESSION CPL.
2
70
4860.0061
KONTROLLVENTIL 8X24X0,4
CHECK VALVE 8X24X0,4
2
71
4860.0047
KOLBEN DRUCKSTUFE D=27,9
PISTON COMPRESSION D=27,9
2
72
4681.1499
O-RING NBR 21X2
O-RING NBR 21X2
2
73
3548.0320
O-RING NBR 24X2
O-RING NBR 24X2
2
74
4860.0264
AUFNAHME FÜR DRUCKSTUFE D=3MM TAP COMPRESSION D=3MM
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
