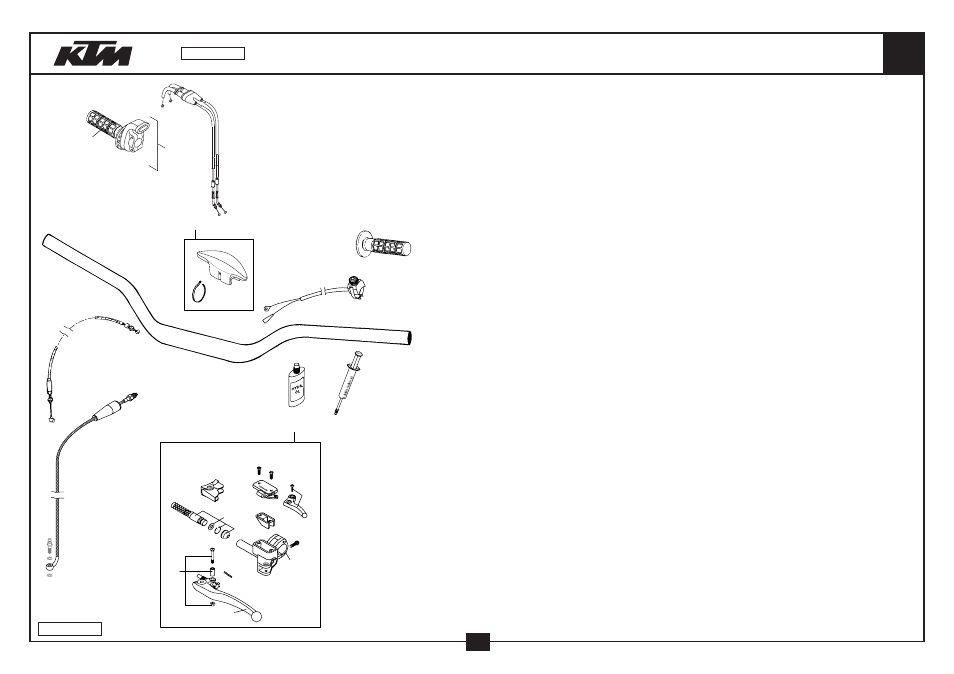

LENKER, ARMATUREN HANDLEBAR, CONTROLS 660
CHOKE BETÄTIGUNG
SIEHE VERGASER!
CHOKE SYSTEM
SEE CARBURATOR!
1
br
bk
bl
bo
dq
jk
5
ek
2
gn
cl
dm
dn
do
dr
eo
el
ds
em
dl
ct
eq
04-573.02.0
7
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 548.02.001.100 LENKER D=28MM HOCH 04 HANDLEBAR D=28MM HIGH 04 1
2 590.02.002.000 LENKERPOLSTER HANDLEBAR PROTECTION 1
5 503.11.089.200 KURZSCHLUSSCHALTER 02 SHORT CIRCUIT BUTTON 02 1
10 590.02.010.200 GASDREHGRIFF KPL. RACING 2000 THROTTLE GRIP CPL. RACING 2000 1
11 502.02.003.000 DREHGRIFFÜBERZUG DOMINO SCHW. TWIST GRIP COVER DOMINO BLACK 1
14 590.02.091.300 GASSEILE „AUF/ZU“ KEIHIN 02 THR.CABLE“OPEN-CLOSE“KEIHIN 02 1
17* 502.02.052.100 FESTGRIFF DOMINO MIT LOCH 03 FIXED GRIP DOMINO W.OPENING 03 1
21 590.02.047.000 HEBEL KPL. RACING 2000 DECO.LEVER CPL. RACING 2000 1
29 590.02.030.100 GEBERZYLINDER KPL. RACING 03 MASTER CYLINDER CPL. RACING 03 1
31 590.02.031.000 KUPPLUNGSHEBEL LANG KPL. 2003 CLUTCH LEVER LONG CPL. 2003 1
31 546.02.031.000 KUPPLUNGSHEBEL KURZ KPL. 2003 CLUTCH LEVER SHORT CPL. 2003 X
32 590.02.032.000 REP.SATZ KOLBEN 9,5MM RAC.2000 REP.KIT PISTON 9,5MM RAC. 2000 1
33 590.02.033.000 DECKEL HYD.KUPPL. RACING 2000 COVER HYD.CLUTCH RACING 2000 1
34 503.02.034.000 GUMMIBALG FÜR RESERVOIR ‘98 RUBBER FOR RESERVOIR ‘98 1
36 503.02.036.000 ÖL FÜR HYD.KUPPLUNG 50ML OIL FOR HYD.CLUTCH 50ML 1
37 503.02.037.000 SCHUTZKAPPE FÜR HEBELGELENK’98 PROTECT.CAP FOR LEVER PERCH’98 1
38 503.02.038.000 HEBELSCHRAUBE KPL. 125-200 ‘98 LEVER SCREW CPL. 125-200 ‘98 1
40 503.29.050.000 ENTLÜFT.SPRITZE HYDR. KUPPLUNG VENT INJEKTION HYDR. CLUTCH 1
41 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 1
42 503.02.030.150 KLEMMSCHELLE M.SPANNSTIFT 2000 CLAMP WITH PIN 2000 1
44 0965 040123 SENKSCHRAUBE DIN0965-M 4X12 FLAT HEAD SCREW DIN0965-M 4X12 2
46 590.02.035.000 FEDER FÜR KUPPLUNGSHEBEL 03 SPRING FOR CLUTCH LEVER 03 1
63 584.32.063.000 KUPPLUNGSLEITUNG LC4/SXC/SM 03 CLUTCH PIPE LC4/SXC/SM 03 1
90 583.02.094.000 HANDDEKOSEIL LC4 ‘93 DECOMPRESSION CABLE LC4 ‘93 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-573.02.0
2004
