KTM 660 Benutzerhandbuch
Seite 17

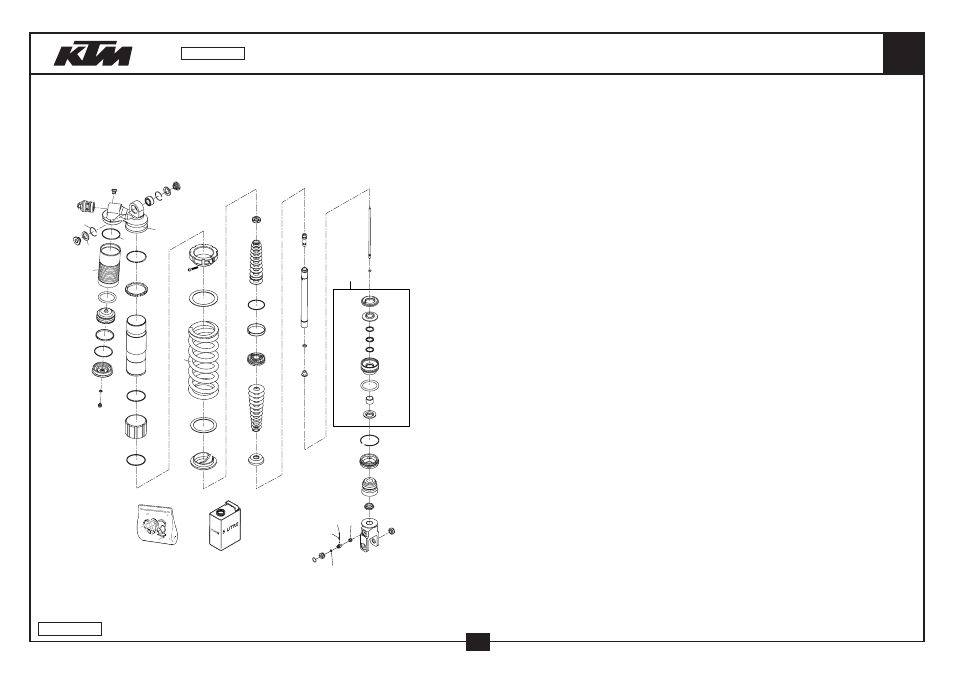

FEDERBEIN WP ZERLEGT
SHOCK ABSORBER WP DISASSEMBLED
660
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
js
jt
1
2
3
4
5
3 4
5
8
6
bl
bl
bn
bo
bp
bq
bs
bt
ck
cp
ct
dk
dl
dl
dm
dp
dq
dr
ek
em
en
ep
eq
er
et
fk
fo
fr
gk
gl
gm
gn
hk
hl
hm
hn
ho
hp
hp
hq
ht
ik
il
im
in
ip
iq
ir
is
jk
jl
jn
jo
jp
jq
jr
03-573.04.1
16
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
50
5018.0034
DISTANZPLATTE 16X20X0,30
BACKPLATE 16X20X0,30
1
50
5018.0047
SCHEIBE 16X32X0,15
SHIM 16X32X0,15
1
50
5018.0048
SCHEIBE 16X34X0,15
SHIM 16X34X0,15
1
50
5018.0049
SCHEIBE 16X36X0,15
SHIM 16X36X0,15
1
50
5018.0050
SCHEIBE 16X38X0,15
SHIM 16X38X0,15
1
50
5018.0051
SCHEIBE 16X40X0,15
SHIM 16X40X0,15
2
50
5018.0053
SCHEIBE 16X44X0,15
SHIM 16X44X0,15
3
50
5018.0062
SCHEIBE 16X44X0,20
SHIM 16X44X0,20
1
50
5018.0315
DRUCKRING 40X44X0,3
PRESSURE-RING 40X44X0,3
1
50
5018.0006
SCHEIBE 16X20X0,10
BACKPLATE 16X20X0,10
1
54
5018.0034
DISTANZPLATTE 16X20X0,30
BACKPLATE 16X20X0,30
2
54
5018.0047
SCHEIBE 16X32X0,15
SHIM 16X32X0,15
1
54
5018.0055
SCHEIBE 16X30X0,20
SHIM 16X30X0,20
1
54
5018.0056
SCHEIBE 16X32X0,20
SHIM 16X32X0,20
1
54
5018.0057
SCHEIBE 16X34X0,20
SHIM 16X34X0,20
1
54
5018.0058
SCHEIBE 16X36X0,20
SHIM 16X36X0,20
3
54
4681.1637
DRUCKRING 36X32,25
PRESSURE RING 36X32,25
1
57
5018.0288
SCHEIBE ZUGSTUFE D=34; H=10
SHIM REBOUND D=34; H=10
1
60
5018.0340
ACHSE D=18; L=147; M16X1
SPINDEL D=18; L=147; M16X1
1
61
5018.0338
NADELFÜHRUNG
NEEDLE GUIDE
1
62
4860.0049
O-RING NBR 8X2
O-RING NBR 8X2
1
63
5018.0339
ACHSSCHRAUBE M11,5X0,5
SPINDELPLUG M11,5X0,5
1
70
5018.0345
NADEL L=172,5
NEEDLE L=172,5
1
71
4681.1265
O-RING VITON 2,2X1,6
O-RING VITON 2,2X1,6
1
72
5018.0349S1
ADAPTER KPL. D=50; H=28,5
ADAPTOR CPL. D=50; H=28,5
1
73
5018.0107
GUMMI ZUGSTUFE
REBOUND RUBBER
1
74
5018.0304
STAHLSCHEIBE 18,5X43,7X6
STEEL DISC 18,5X43,7X6
1
75
5018.0102
SICHERHEITSRING 22,55X1,5
BACKUPRING 22,55X1,5
2
76
5018.0101
DICHTRING QUARD 18X2,62
QUAD RING 18X2,62
1
79
5018.0103
O-RING 41X5
O-RING 41X5
1
80
4618.0119
DISTANZBÜCHSE 18X20X12
DU-BUSH 18X20X12
1
81
5018.0082
STAUBMANSCHETTE 1835
DUST SEAL 1835
1
82
4618.0013
O-RING NBR 12X1
O-RING NBR 12X1
1
83
4618.0016
EINSTELLADAPTER ZUGSTUFE
ADJUSTING ADAPTOR REBOUND
1
85
5018.0126
SICHERUNGSRING 53X1,75
CIRCLIP 53X1,75
1
86
5018.0211
DECKEL D=50
CAP D=50
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-573.04.1
2004
