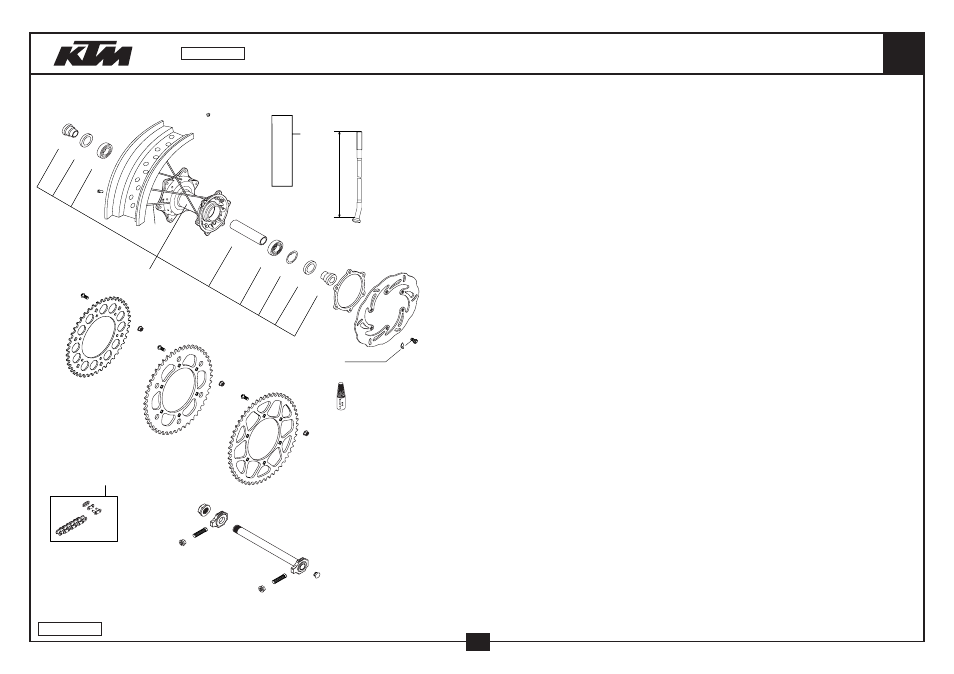

HINTERRAD
REAR WHEEL
660
2
8
bk
bl
1
2
8
bk
bl
ds
4
3
4
5
6
bm
6
5
LOCTITE 243
bs
bp
dt
ek
el
eo
bo
fk
cn
co
em
en
em
en
cl
ck
bt
cm
cm
cl
cl
cm
br
04-573.10.0
25
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
573.10.001.344
HINTERRAD KPL.5X17“ UNGED. 04
REAR WHEEL CPL.5X17“ UNGED. 04
1
2*
548.10.010.044/96 HINTERRADNABE KPL. GOLD 03
REAR HUB CPL. GOLD 03
1
3
590.10.011.000
LAGERDISTANZROHR 121,5MM 2001
BUSHING SPACER TUBE 121,5MM 01
1
4
0625 060058
RILLENKUGELL.6005 DDU2CG23S6NM
GR.BALL BEAR.6005 DDU2CG23S6NM
2
5
0760 324771
WELLENDICHTRING 32X47X7 BSL
SHAFT SEAL RING 32X47X7 BSL
2
6
546.10.016.000
BÜCHSE FÜR NABE
BUSHING FOR HUB
2
8
573.10.071.000
SPEICHE M5X189-36G 17“ 02
SPOKE M5X189-36G 17“ 02
36
10*
573.10.070.100/30 FELGE 5,0X17“ EXCEL SCHWARZ 04
REAR RIM 5,0X17“EXCEL BLACK 04
1
11
583.09.072.000
SPEICHENNIPPEL M5-TA (8X21MM)
SPOKE NIPPLE M5-TA (8X21MM)
36
12
0472 047175
SICHERUNGSRING DIN0472-47X1,75
CIRCLIP DIN0472-47X1,75
1
14*
584.10.061.000
DISTANZRING F. BREMSSCHEIBE 03
DISTANCE RING F. BRAKE DISC 03
1
15*
583.10.060.100
BREMSSCHEIBE HINT.D=220MM 2000
BRAKE DISC REAR D=220MM 2000
1
18*
590.09.062.019
SONDERSCHRAUBE M6X19 SW=8 10.9
SPECIAL SCREW M6X19 WS=8 10.9
6
17
583.10.051.038
KETTENRAD 38-Z
REAR SPROCKET 38-T
X
17
583.10.151.040
KETTENRAD 40-Z
REAR SPROCKET 40-T
1
17
583.10.051.042
KETTENRAD 42-Z
REAR SPROCKET 42-T
X
17
583.10.151.045
KETTENRAD 45-Z
REAR SPROCKET 45-T
X
19
583.10.151.048
KETTENRAD 48-Z
REAR SPROCKET 48-T
X
20
583.10.151.050
KETTENRAD 50-Z
REAR SPROCKET 50-T
X
20
583.10.151.052
KETTENRAD 52-Z
REAR SPROCKET 52-T
X
21
545.10.052.100
KETTENRADSCHR. M8X26 ISK SW=6
SPROCKET SCREW-AH M8X26 WS=6
6
22
543.10.086.200
STOVER-FLANSCHMUTTER M8 10.9
SELF LOCKING NUT M8 10.9
6
23
503.10.165.118
KETTE 5/8X1/4“ + KETTENSCHLOSS
CHAIN 5/8X1/4“ + MASTER LINK
1
118 ROLLEN REGINA
118 ROLLS REGINA
24
503.10.166.000
KETTENSCHLOSS 5/8X1/4“
MASTER LINK 5/8X1/4“
X
REGINA
REGINA
38
550.03.135.000
BLINDSTOPFEN FÜR FELGE
PLUG FOR RIM
X
39
502.10.086.000
ABDECKKAPPE SFL16
COVERING CAP SFL16
2
40
503.10.085.044
STECKACHSE HINT.KPL.265MM 2000
WHEEL SPINDLE RE. CPL.265MM 00
1
41
503.10.084.000
KETTENSPANNER RECHTS 2000
CHAIN TENSIONER R/S 2000
1
42
503.04.040.000
SCHRAUBE M10X1,25X40 SW=10
SPEC. SCREW M10X1,25X40 WS=10
2
43
584.14.030.000
SK-BUNDMUTTER M10X1,25 SW=13
HH COLLAR NUT M10X1,25 WS=13
2
44*
503.10.099.001
SK-MUTTER M20X1,5 04
HEXAGON NUT M20X1,5 04
1
50
6 899 785
LOCTITE 243 BLAU 6CCM
LOCTITE 243 BLUE 6CCM
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-573.10.0
2004
