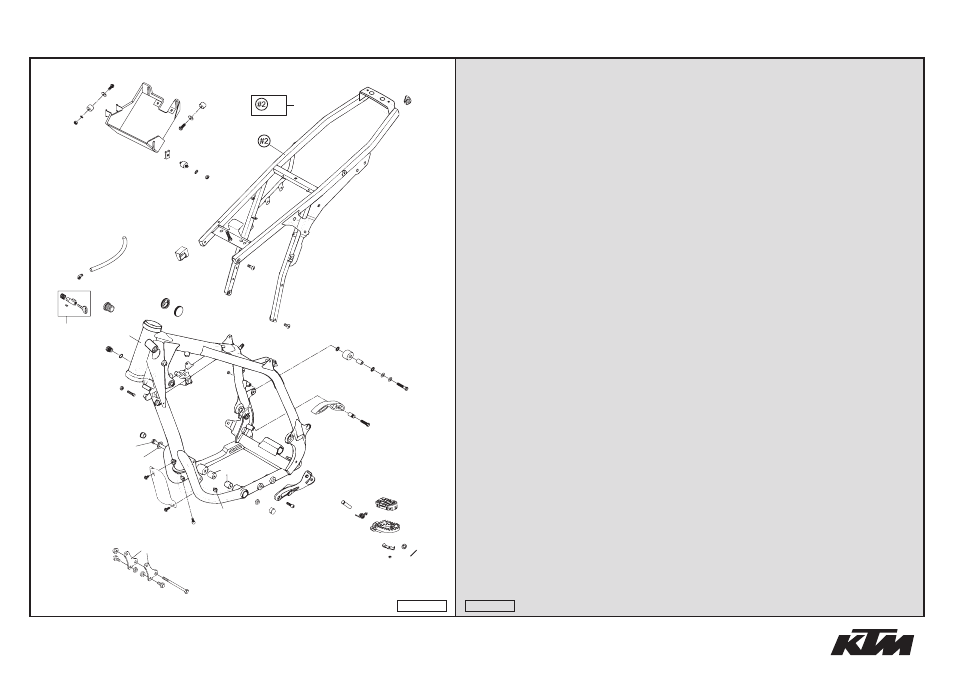

RAHMEN · AUSLEGER
»
FRAME · SUB FRAME
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
586.03.001.044/90 RAHMEN KPL. "EG05" SXC 05
FRAME CPL. "EG05" SXC 05
1
2
584.03.002.344/90 AUSLEGER KPL. STAHL SILBER 00
SUBFRAME CPL. STEEL SILVER 00
1
4
583.03.002.090
VERSCHLUSSTOPFEN 12 X 17 MM
PLUG 12 X 17 MM
2
7
0934 080003
SK.MUTTER DIN 934 M8
HEXAGON NUT DIN0934-M 8
2
8
420.07.049.000
SCHUTZKAPPE
PLASTIC CAP
1
9
710.03.007.000
STEUERKOPFSCHLOSS KPL. ZADI
STEERING HEAD LOCK CPL. ZADI
1
10
590.01.037.000
ANSCHLAGSCHRAUBE M8X26 SW=10
SPECIAL SCREW M8X26 WS=10
2
11
580.03.012.000
DISTANZROLLE 10,3X20X22
SPACER ROLLER 10,3X20X22
2
12
710.01.012.100
PVC ABSCHLUSSKAPPE D=22MM
PVC CAP D=22MM
2
13
583.07.015.000
TANKAUFLAGE HINTEN '93
TANK SUPPORT '93
2
14
583.03.055.000
MOTORAUFHÄNGUNG AGW '94
ENGINE SUPPORT AGW '94
2
16
584.03.013.000
MOTORTRAGSCHRAUBE M10X110 SW13
ENGINE BRAC.SCREW M10X110 WS13
1
17
546.30.044.000
BUNDMUTTER M10 SW=13
COLLAR NUT M10 WS=13
2
18
491.09.481.052
SK.BUNDSCHRAUBE M8X16 SW=13
HH COLLAR SCREW M 8X16 WS=13
4
19
543.10.086.200
STOVER-FLANSCHMUTTER M8 10.9
SELF LOCKING NUT M8 10.9
4
20
584.03.002.370
BATTERIEKASTEN 03
BATTERY BOX 03
1
21
0015 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
3
22
0021 060003
SCHEIBE DIN 9021 A 6,4
WASHER DIN9021-A 6,4
3
23
432.05.062.100
SILENTBLOCK 20X15-M6X10-(1)
RUBBER GROMMET 20X15-M6X10 (1)
3
24
0797 060003
ZAHNSCHEIBE DIN6797-J 6,4
TOOTH LOCK WASH. DIN6797-A 6,4
2
25
0934 060003
SK.MUTTER DIN 934 M6
HEXAGON NUT DIN0934-M 6
2
26
584.03.002.010
SILENTBLOCK 20X15-M6X8-(2)
RUBBER GROMMET 20X15-M6X8-(2)
1
27
546.03.048.100
MEHRBEREICHSBLECHMUTTER M6
RANGE CHANGE METAL NUT M6
1
30
0912 100250
ISK.SCHR.DIN6912 M10X25 10.9 S
AH SCREW DIN6912-M10X25,10.9,L
2
32
584.03.014.000
MOTORTRAGSCHRAUBE M10X160 SW13
ENGINE BRAC.SCREW M10X160 WS13
1
33
310.04.001.100
SCHEIBE 10,5 X 21 X 3
WASHER 10,5 X 21 X 3
1
34
546.06.004.000
VERSCHLUSSKAPPE 37MM
PLUG 37MM
1
35
546.06.004.100
VERSCHLUSSKAPPE 37MM GELOCHT04
PLUG 37MM PERFORATED 04
1
36
550.07.016.001
SCHLAUCH 7X1O PER METER
PVC-HOSE 7X10 PER METER
0,3
37
503.03.089.000
WINKELSTÜCK '97
ANGEL PIECE '97
1
38
584.03.038.000
FUSSRASTENTRÄGER LINKS ALU 04
FOOTREST BRACKET L/S ALU 04
1
40
590.03.040.250
FUSSRASTE LINKS SILBER 02
FOOT PED L/S SILVER 02
1
40
590.03.041.250
FUSSRASTE RECHTS SILBER 02
FOOT PED R/S SILVER 02
1
41
600.03.040.010
FUSSRASTENGUMMI LINKS 03
FOOTREST RUBBER FRONT L/S 03
1
41
600.03.041.010
FUSSRASTENGUMMI VO. RECHTS 03
FOOTREST RUBBER FRONT R/S 03
1
