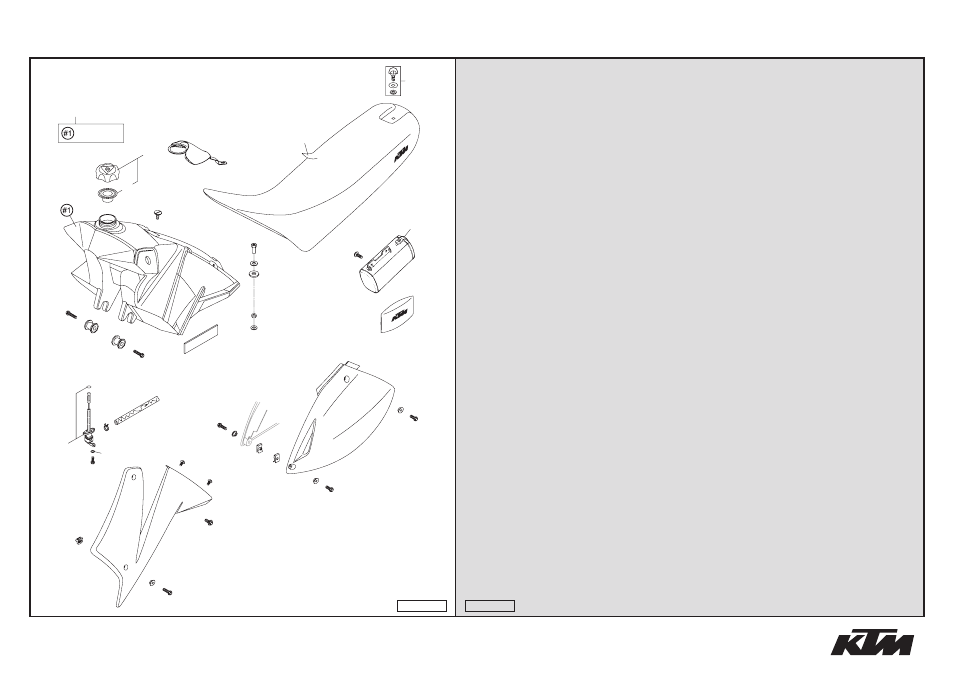

TANK · SITZBANK · VERKLEIDUNG
»
TANK · SEAT · COVER
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
3
546.01.097.000
GUMMISTREIFEN 85X25X3 MM
RUBBER STRIP 85X25X3 MM
8
4*
548.07.004.100
BENZINHAHN SMC 04
FUEL COCK SMC 04
1
5*
0770 110021
O-RING 11X2 VITON
O-RING 11X2 VITON
1
6
544.35.024.001
ND-SCHLAUCH ID 7,5 PER METER
HOSE ID 7,5 PER METER
0,16
7
580.31.005.000
YDNAC KLAMMER 10128 12MM
CLAMP YDNAC 10128 12MM
2
8
0603 061001
CU-DICHTRING DIN7603-6X10X1
CU-SEAL RING DIN7603-6X10X1
2
9
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
5
10
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
2
11
590.07.008.044
TANKVERSCHLUSS KPL. MIT VENTIL
FILLER CAP CPL. WITH VALVE
1
12
583.07.113.250
TANKROLLE KPL. 12 X 34 X 25
TANK BUSHING CPL. 12 X 34 X 25
2
13*
583.07.013.800
BENZINTANK KPL.9LIT.SCHWARZ 04
FUEL TANK CPL. 9LITER BLACK 04
1
14
583.07.014.000
HALSMUTTER M8
SPECIAL NUT M8
1
15
310.04.001.100
SCHEIBE 10,5 X 21 X 3
WASHER 10,5 X 21 X 3
1
16
510.05.067.100
ISOLIERSCHEIBE 12X28X3
INSOLATE WASHER 12X28X3
1
17
0125 080003
UNTERLEGSCHEIBE DIN 125 A 8,4
WASHER DIN0125-A 8,4
1
18
0934 080003
SK.MUTTER DIN 934 M8
HEXAGON NUT DIN0934-M 8
1
19*
545.07.011.000
LINSENSCHRAUBE M6X17
OVAL HEAD SCREW M6X17
1
20
590.07.009.000
DICHTUNG FÜR TANKVERSCHL.HOCH
GASKET FOR FILLER CAP HIGH
1
21
583.07.013.750
GENITALPROTEKTOR SC 2000
GENITALPROTECTOR LC4 2000
1
39
583.07.340.900
SITZBANK SCHWARZ SXC 03
SEAT BLACK SXC 03
1
MIT SCHNELLVERSCHLUSS
WITH QUICK RELEASE
40
583.07.340.950
SITZBANKÜBERZUG SXC 2003
SEAT COVER SXC 2003
1
41
584.08.041.000/04 SEITENVERKL. LI. ORANGE LC4'99
SIDE COVER L/S ORANGE LC4'99
1
41
584.08.042.100/04 SEITENVERKL. RE. ORANGE LC4'99
SIDE COVER L/S ORANGE LC4'99
1
45
583.07.039.000
SCHNELLVERSCHLUSS KPL. 2003
QUICK RELEASE CPL. 2003
1
50
584.08.050.000/04 SPOILER LINKS ORANGE LC4 '98
SPOILER L/S ORANGE LC4 '98
1
50
584.08.051.000/04 SPOILER RECHTS ORANGE LC4 '98
SPOILER R/S ORANGE LC4 '98
1
52
503.08.052.000
BUNDBÜCHSE 6X11X16X5 MM
BUSH FOR SPOILER 6X11X16X5 MM
5
53
503.08.053.000
BUNDBÜCHSE 6X11X16X7,5 MM 98
BUSH FOR SPOILER 6X11X16X7,5
1
55
0015 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
3
56
0014 060133
SK.BUNDSCHRAUBE M 6X13 SW=8
HH COLLAR SCREW M 6X13 WS=8
6
60
546.03.048.100
MEHRBEREICHSBLECHMUTTER M6
RANGE CHANGE METAL NUT M6
2
61
502.35.033.300
KLIPS-MUTTERNHALTER M6 KP142
SNAP-NUT HOLDER M6 KP142
2
65
580.12.058.000
WERKZEUGKASTEN KPL. '92
TOOL BOX CPL. '92
1
66
580.12.058.050
GUMMI FÜR WERKZEUGKASTEN '92
RUBBER FOR TOOL BOX '92
1
67
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
2
68
583.29.099.000
BORDWERKZEUG 400-640 LC4 '97
TOOL SET 400-640 LC4 '97
1
