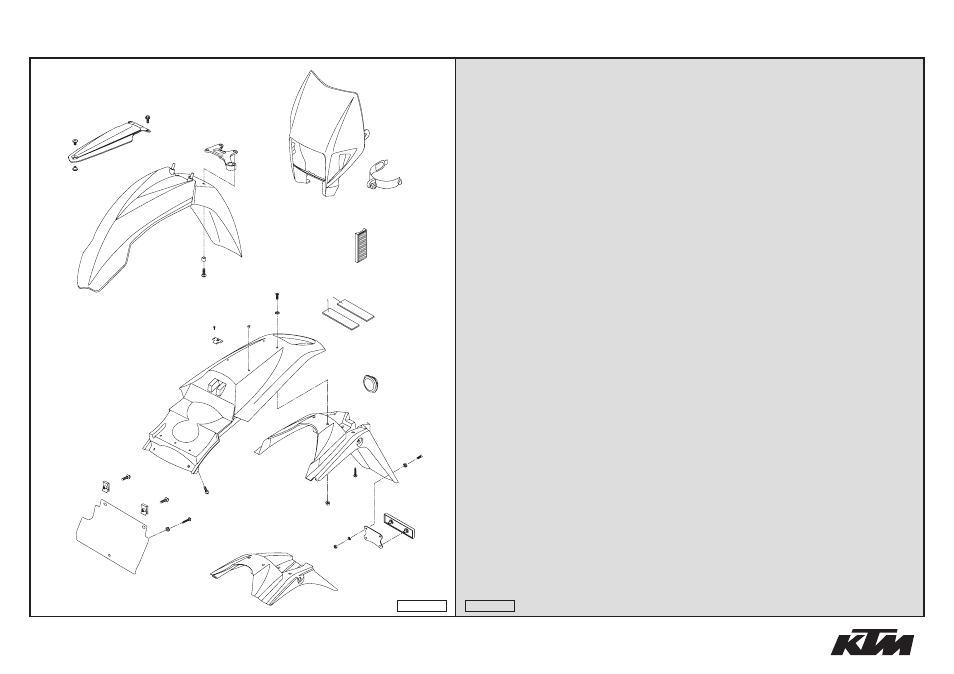

MASKE · KOTFLÜGEL
»
MASK · FENDERS
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
503.08.001.000/04 SCHEIN.MASKE ORANGE EXC/EGS'99
H.LIGHT MASK ORANGE EXC/EGS'99
1
2
502.11.086.000
MASKENGUMMI '95
MASK RUBBER UFO WP '95
2
3
503.08.010.300/04 KOTFLÜGEL VORNE BREIT ORANG.03
FENDER FRONT WIDE ORANGE 03
1
4
590.08.019.000
BREMSSCHLAUCHFÜHRUNG 2000
BRAKE HOSE GUIDE 2000
1
5
0014 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
4
6
502.08.020.000
DISTANZBÜCHSE 7X10X7,5
SPACER BUSHING 7X10X7,5
4
7
503.08.009.100
KOTFLÜGELSTREBE SCHWARZ '99
FENDER BRACE BLACK '99
1
8
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
6
9
503.08.009.050
SCHRAUBE KOTFL.STR.M8X9 SW=17
SCREW FEND.BRACE M8X9 WS=17
1
10
503.08.009.051
MUTTER KOTFL.STR. M8 SW=17
NUT FENDER BRACE M8 WS=17
1
20
584.08.014.100/04 KOTFLÜGEL HINTEN ORANGE LC4 01
FENDER REAR ORANGE LC4 01
1
21
583.07.042.151
WIDERLAGER SCHNELLVERSCHLUSS
THRUST BEARING QUICK RELEASE
1
22
0016 040183
SCHRAUBE FÜR KUNSTSTOFF D=4X18
SCREW FOR PLASTIC D=4X18
2
23
584.08.012.000/04 VERSCHL.PFR.F.KOTFL.HI.ORAN.01
PLUG REAR FENDER ORANGE 01
2
24
0991 060203
SENKSCHRAUBE DIN7991 M6X20 8.8
FLAT H.SCREW DIN7991-M6X20 8.8
2
25
583.08.045.000
FASONSCHEIBE 7X12,5X20 SCHWARZ
SPECIAL WASHER 7X12,5X20 BLACK
2
26
546.01.097.000
GUMMISTREIFEN 85X25X3 MM
RUBBER STRIP 85X25X3 MM
2
30
583.08.013.250
KOTFLÜGELVERLÄNGERUNG LC4-E'97
FENDER EXTENSION LC4-E '97
1
31
400.06.006.000
FASONSCHEIBE 6MM
WASHER 6MM
1
32
0017 050181
SCHRAUBE FÜR KUNSTSTOFF D=5X18
SCREW FOR PLASTIC D=5X18
1
33
546.03.048.100
MEHRBEREICHSBLECHMUTTER M6
RANGE CHANGE METAL NUT M6
2
40
584.08.015.000
NUMMERTAFELTRÄGER SCHW. LC4'98
NUMB.PLATE CARRIER BLACK LC4
1
41
583.08.015.100
NUMMERNTAFELTRÄGER SCHW. SC'99
NUMB.PLATE CARRIER BLACK SC'99
1
42
584.14.040.050
GUMMITÜLLE FÜR KOTFLÜGEL HI.
RUBBER FOR FENDER REAR
1
43
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
2
44
0017 060203
EJOT PT SCHRAUBE K60X20 SW=6
EJOT PT SCREW K60X20 WS=6
2
45
584.12.080.000
RÜCKSTRAHLER ROT LC4 '98
REFLECTOR RED LC4 '98
1
46
584.12.080.050
HALTERUNG FÜR RÜCKSTRAHLER
BRACKET FOR REFLECTOR
1
47
0966 050163
LI.SENKSCHRAUBE DIN0966-M 5X16
OVAL HEAD SCREW DIN0966-M 5X16
2
48
400.06.006.000
FASONSCHEIBE 6MM
WASHER 6MM
2
49
0125 050003
UNTERLEGSCHEIBE DIN 125 A 5,3
WASHER DIN0125-A 5,3
2
50
0985 050003
SS.MUTTER DIN 985 M5
SELF LOCKING NUT DIN0985-M 5
2
60*
584.12.080.100
SEITENSTRAHLER GELB '99
REFLECTOR YELLOW '99
2
UK+AUS
UK+AUS
05-583.08.0
24
1
2
3
4
5
7
8
9
bk
6
ck
cl
cm
cn
co
cp
cq
dk
dl
dm
dn
ek
el
em
en
eo
dn
8
8
8
ep
eq
er
es
et
fk
gk
05-583.08.0
