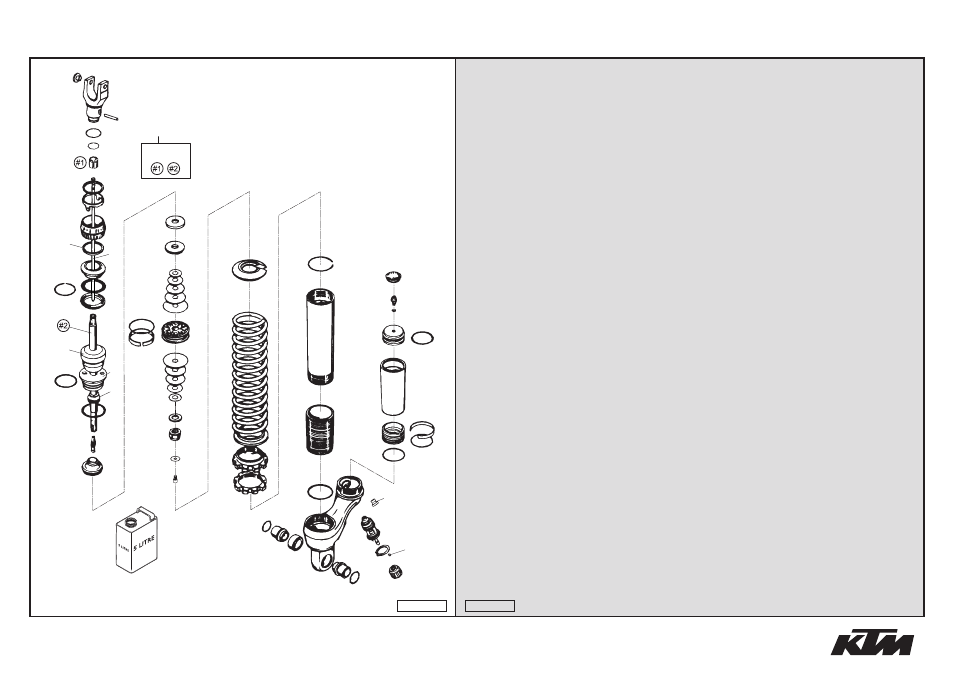

FEDERBEIN WP ZERLEGT
»
MONOSHOCK WP DISASSEMBLED
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
47
9101.0252
FEDER 63-260 59
SPRING 63-260 59
1
48
4681.0065
FEDERTELLER D=58;H=23;L=15
SPRING RETAINER D=58;H=23;L=15
1
49
4681.1208
GUMMIKAPPE "NICHT ÖFFNEN"
RUBBER CAP "DO NOT OPEN"
1
50
5018.0342S1
DÄMPFERÖL 5 LT 2003
SHOCK ABSORBER FLUID 5 LT 2003
1
0,33 LITER
0,33 LITRE
60
4681.1216
ZUGSTUFEN-BÜCHSE H=6,5
REBOUND BUSH PLANE H=6,5
1
62
4681.0491
SCHEIBE 12X26X0,20
SHIM 12X26X0,20
X
62
4681.0492
SCHEIBE 12X28X0,20
SHIM 12X28X0,20
X
62
4681.0493
SCHEIBE 12X30X0,20
SHIM 12X30X0,20
X
62
4681.0494
SCHEIBE 12X32X0,20
SHIM 12X32X0,20
X
62
4681.0498
SCHEIBE 12X40X0,20
SHIM 12X40X0,20
X
62
4681.0507
SCHEIBE 12X40X0,25
SHIM 12X40X0,25
X
62
4681.0522
SCHEIBE 12X34X0,15
SHIM 12X34X0,15
X
62
4681.0523
SCHEIBE 12X36X0,15
SHIM 12X36X0,15
X
62
4681.0524
SCHEIBE 12X38X0,15
SHIM 12X38X0,15
X
62
4681.0608
SCHEIBE 12X24X0,10
SHIM 12X24X0,10
X
62
4681.0611
SCHEIBE 12X18X0,15
SHIM 12X18X0,15
X
68
4681.0491
SCHEIBE 12X26X0,20
SHIM 12X26X0,20
X
68
4681.0492
SCHEIBE 12X28X0,20
SHIM 12X28X0,20
X
68
4681.0493
SCHEIBE 12X30X0,20
SHIM 12X30X0,20
X
68
4681.0494
SCHEIBE 12X32X0,20
SHIM 12X32X0,20
X
68
4681.0520
SCHEIBE 12X30X0,15
SHIM 12X30X0,15
X
68
4681.0521
SCHEIBE 12X32X0,15
SHIM 12X32X0,15
X
68
4681.0608
SCHEIBE 12X24X0,10
SHIM 12X24X0,10
X
68
4681.0641
SCHEIBE 12X21X0,30
BACKPLATE 12X21X0,30
X
75
4681.1218
KOLBEN 6+6XD=7 BA
PISTON 6+6XD=7 BA
1
76
4681.0035
O-RING VITON 37,82X1,78
O-RING VITON 37,82X1,78
1
77
4681.1206
KOLBENRING 8X46
PISTON RING 8X46
1
79
4618.0056
ENTLÜFTUNGSSCHRAUBE M6
BLEED SCREW M6
1
80
4681.1258
RING 12X24X2,5
RING 12X24X2,5
1
81
4054.0403
SCHEIBE 6X18X0,1
SHIM 6X18X0,1
4
83
4618.0060
KOLBENSTANGENMUTTER KPL. M12X1
PISTON ROD NUT CPL. M12X1
1
84
4681.0340
O-RING NBR 45X2
O-RING NBR 45X2
2
85
4681.1453
RESERVOIRSCHRAUBE L=123 GRAU
RESERVOIR SCREW L=123 GREY
1
86
4681.0322
TRENNKOLBEN D=46
SEPARATION PISTON D=46
1
05-583.04.3
18
1
1
2
4
5
7
bk
6
bm
bn
bq
br
bs
bt
cm
cn
co
cp
cq
cr
dk
dl
dm
dn
el
em
en
ep
eq
er
es
et
gm
gs
hp
hr
ik
in
ip
iq
ir
is
it
jk
jl
jm
jn
fk
3
3
ht
il
cs
dq
dr
ds
hq
gk
8
8
bl
io
bl
bq
io
jo
05-583.04.3
