Gabelbeine wp usd 43, Fork legs wp usd 43 – KTM 625 SXC Benutzerhandbuch
Seite 8

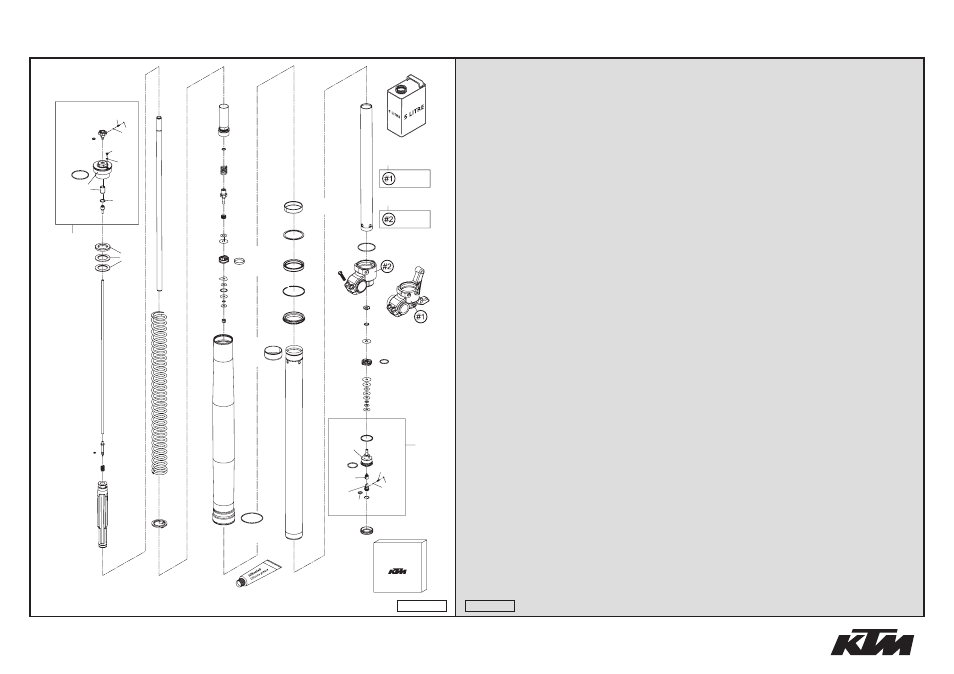

GABELBEINE WP USD 43
»
FORK LEGS WP USD 43
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
42
4860.0200S
SCHRAUBBÜCHSE M29,3X1 L=65 KPL
SCREW SLEEVE M29,3X1 L=65 CPL.
2
43
4860.0239
O-RING NBR 8X1,25
O-RING NBR 8X1,25
2
44*
4860.0403
FEDER ZUGSTUFE D=15MM L=34,5MM
REBOUND SPRING D=15MM L=34,5MM
2
45
4860.0203
AUFNAHME FÜR ZUGSTUFE D=3 03
TAB REBOUND D=3 03
2
47
3548.0377
FEDER VENTIL D=0,5
SPRING CHECK VALVE D=0,5
2
49
4860.0062
KONTROLLVENTIL 8X24X0,1
CHECK VALVE 8X24X0,1
8
49
4860.0068
KONTROLLVENTIL 8X18X0,1
CHECK VALVE 8X18X0,1
2
49
4860.0215
KONTROLLVENTIL 8X20X0,1
CHECK VALVE 8X20X0,1
2
49
4860.0216
KONTROLLVENTIL 8X22X0,1
CHECK VALVE 8X22X0,1
2
50
4860.0063
SCHEIBE 6X24X0,1
SHIM 6X24X0,1
X
50
4860.0064
SCHEIBE 6X22X0,1
SHIM 6X22X0,1
X
50
4860.0065
SCHEIBE 6X20X0,1
SHIM 6X20X0,1
X
50
4860.0116
SCHEIBE 6X24X0,1 DELTA
SHIM 6X24X0,1 DELTA
X
50
4860.0139
SCHEIBE 6X22X0,1 DELTA
SHIM 6X22X0,1 DELTA
X
50
4054.0401
SCHEIBE 6X14X0,1
SHIM 6X14X0,1
X
50
4054.0402
SCHEIBE 6X16X0,1
SHIM 6X16X0,1
X
50
4054.0403
SCHEIBE 6X18X0,1
SHIM 6X18X0,1
X
50
4054.0414
SCHEIBE 6X16X0,25
SHIM 6X16X0,25
X
50
4054.0415
SCHEIBE 6X18X0,25
SHIM 6X18X0,25
X
50
4054.0447
SCHEIBE 6X10X0,3
SHIM 6X10X0,3
X
50
4054.1391
SCHEIBE 6X11X0,3
SHIM 6X11X0,3
X
51
4860.0060
KOLBENRING 5X1X84
PISTON RING 5X1X84
2
52
4860.0042
KOLBEN ZUGSTUFE D=27,7
PISTON REBOUND D=27,7
2
55
4054.0486
MUTTER M6X0,5 ZUGSTUFE
NUT M6X0,5 REBOUND
2
58
4860.0081
ROHR 29,3X1X390 D=8,5MM
TUBE 29,3X1X390 D=8,5MM
2
59
4357.0023
O-RING NBR 41X2
O-RING NBR 41X2
2
60
4357.0124S
GABELFAUST LI. KPL. 04
AXLE CLAMP L/S CPL. 04
1
61
4357.0123S
GABELFAUST RE. KPL. USD43 04
AXLE CLAMP R/S CPL. USD43 04
1
62
0015 080253
SK.BUNDSCHRAUBE M 8X25 SW=10
HH COLLAR SCREW M 8X25 WS=10
4
63
4860.0163
MUTTER VENTIL M6X0,5 D=2
CHECK VALVE NUT M6X0,5 D=2
2
64
4860.0202
FEDER VENTIL D=0,7
SPRING CHECK VALVE D=0,7
2
69
4860.0152S1
AUFNAHME FÜR DRUCKSTUFE KPL.03
TAP COMPRESSION CPL. 03
2
70
4860.0061
KONTROLLVENTIL 8X24X0,4
CHECK VALVE 8X24X0,4
2
71
4860.0047
KOLBEN DRUCKSTUFE D=27,9
PISTON COMPRESSION D=27,9
2
72
4681.1499
O-RING NBR 21X2
O-RING NBR 21X2
2
05-583.01.1
6
3
5
7
bk
6
bl
bm
bn
bp
bq
br
bs
bt
cm
cn
co
dk
dl
dn
do
dp
dr
ds
dt
em
eo
ep
er
et
fk
fk
fl
fm
fp
fs
ft
gn
go
gt
hk
hl
hm
hn
ho
hp
hq ht
ik
il
im
in
5
6
gm
en
jt
ft
gk
gl
gm
ftgm
#
#
#
#
#
#
#
#
Parts with
#
Reparatur-Kit
Repair-Kit
js
2
1
8
9
4
05-583.01.1
