KTM ADVENTURE R 640 - Handbuch (Seite 10)

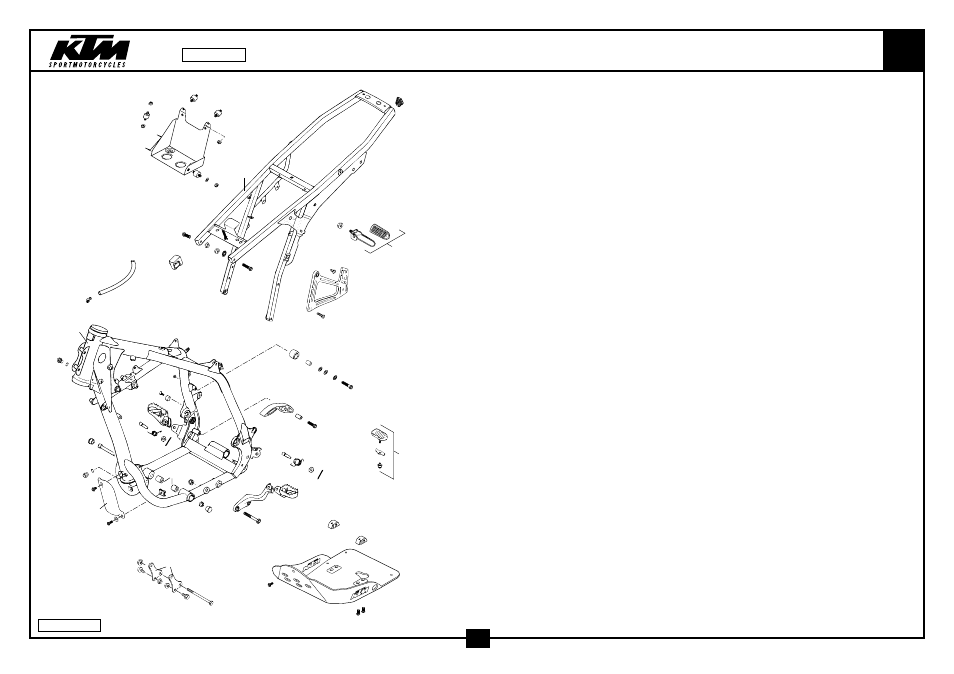

RAHMEN, AUSLEGER FRAME, SUB FRAME 640
51
58
55
1
61
64 63
41
45
43
46 47
31 11
85
34
12
30
38 40
44
42
46
47
12
32
81
83 84
80
17
18
19
18
16
14
87
87
88
88
36
37
91
93
93
94
90
2
4
13
3
8
8
8
8
9
9
9
9
6
77
5
76
53
56
79
71
50
52
17
70
59
60
70
65
19
75
00-582.03.0
8
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 582.03.001.200 RAHMEN M. ÖLRESERVOIR ADV ‘99 FRAME W. OILRESERVOIR ADV. ‘99 1
MIT LAGER FÜR ANLENKUNG WITH BEARINGS FOR LINKING
2 584.03.002.100 AUSLEGER KPL. STAHL LC4-E ‘97 SUB FRAME CPL. STEEL LC4-E ‘97 1
3 584.03.002.270 HALTEBLECH F. BATTERIE LC4 ‘99 BRACKET F. BATTERY LC4 ‘99 1
4 583.03.002.090 VERSCHLUSSTOPFEN 12 X 17 MM PLUG 12 X 17 MM 2
5 581.03.003.200 FUßRASTENTRÄGER HINTEN LINKS FOOTREST BRACKET REAR L/S 1
- 581.03.004.200 FUßRASTENTRÄGER HINTEN RECHTS FOOTREST BRACKET REAR R/S 1
6 0137 060000 FEDERSCHEIBE DIN0137-B 6 SPRING WASHER DIN0137-B 6 1
8 584.03.002.010 SILENTBLOCK 20X15-M6X8-(2) RUBBER GROMMET 20X15-M6X8MM 4
9 0985 060003 SS.MUTTER DIN0985-M 6 SELF LOCK. NUT DIN0985-M 6 5
11 580.03.012.000 DISTANZROLLE 10,3X20X22 SPACER ROLLER 10,3X20X22 X
12* 710.01.012.100 PVC ABSCHLUSSKAPPE D=22MM PVC CAP D=22MM 2
13 583.07.015.000 TANKAUFLAGE ‘93 TANK SUPPORT ‘93 2
14 583.03.055.000 MOTORAUFHÄNGUNG AGW ‘94 ENGINE SUPPORT AGW ‘94 2
16 0931 101103 SK.SCHRAUBE DIN0931-M10X110 HH SCREW DIN0931-M10X110 1
17 490.09.082.000 STOVERFLANSCHMUTTER M10 SS SELF LOCKING NUT M10 WS=17 3
18 491.09.481.052 SK.BUNDSCHRAUBE M 8X16 HH COLLAR SCREW M 8X16 4
19* 543.10.086.200 STOVER-FLANSCHMUTTER M8 10.9 SELF LOCKING NUT M8 10.9 6
30 0931 100603 SK.SCHRAUBE DIN0931-M10X60 HH SCREW DIN0931-M10X60 2
31 0985 100003 SS.MUTTER DIN0985-M10 SELF LOCKING NUT DIN0985-M10 2
32 0912 101603 ISK.SCHRAUBE DIN0912-M10X160 AH SCREW DIN0912-M10X160 1
34 546.30.044.000 BUNDMUTTER M10 SW=13 COLLAR NUT M10 WS=13 1
36 550.07.016.001 SCHLAUCH 7X1O PER METER PVC-HOSE 7X10 PER METER 0,3
37 503.03.089.000 WINKELSTÜCK ‘97 ANGEL PIECE ‘97 1
38 583.03.038.000 FUSSRASTENTRÄGER LINKS ‘93 FOOTREST BRACKET L/S ‘93 1
40 583.03.040.000/19 FUSSRASTE LINKS ANTHRAZIT ‘98 FOOTREST L/S ANTHRAZIT ‘98 1
41 546.03.140.000/19 FUSSRASTE RECHTS ANTHRAZIT FOOTREST R/S ‘93 1
42 583.03.041.000 FUSSRASTENFEDER LINKS ‘93 FOOTREST SPRING L/S ‘93 1
43 546.03.041.000 FUSSRASTENFEDER LINKS & RECHTS FOOTREST SPRING L/S & R/S 1
44 583.03.044.000 BOLZEN FÜR FUSSRASTER 9,8 X 43 BOLT FOR FOOTREST 9,8 X 43 1
45 546.03.044.000 BOLZEN FÜR FUSSRASTER 9,8 X 50 BOLT FOR FOOTREST 9,8 X 50 1
46 0125 100003 UNTERLEGSCHEIBE DIN0125-A10,5 WASHER DIN0125-A10,5 2
47 0094 032253 SPLINT DIN0094-3,2X25 STAHL PIN DIN0094-3,2X25 STEEL 2
50 583.03.050.044 FUSSRASTE HINTEN LINKS KPL.’95 FOOTREST REAR L/S CPL. ‘95 1
— 583.03.150.044 FUSSRASTE HINTEN RECHTS KPL’95 FOOT REST REAR R/S CPL.’95 1
51 583.03.045.044 FUßRASTENGUMMI KPL. ‘94 FOOTREST RUBBER CPL. ‘94 2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
00-582.03.0
2000
