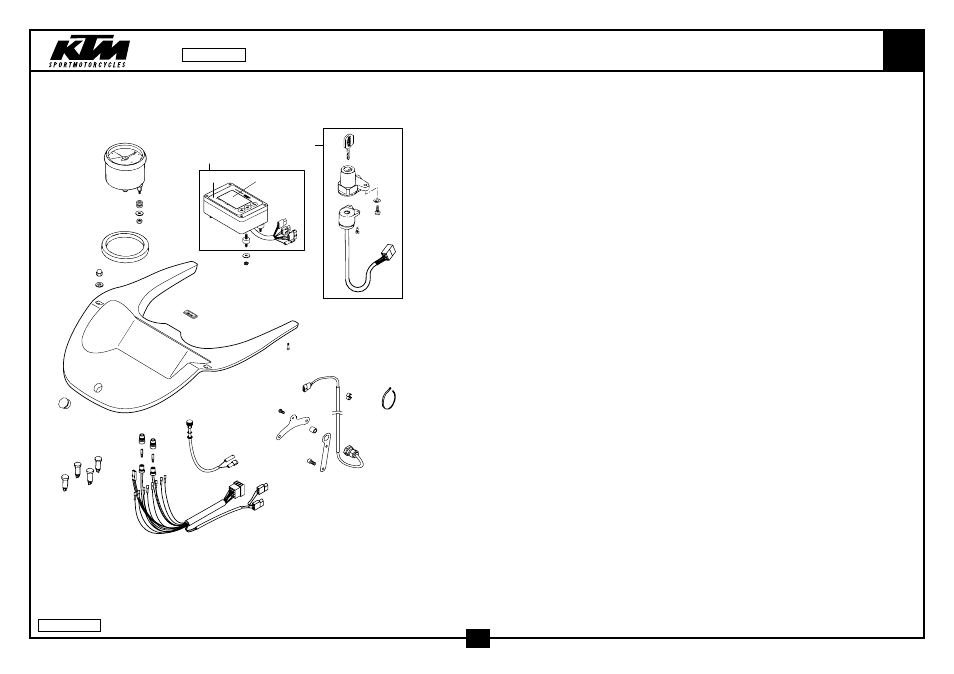

DREHZAHLMESSER, TRIPPMASTER TACHOMETER, TRIPPMASTER 640
1
10
11
10
11
40
41
42
43
20
21
23
25
27
30
24
4 5
6
7
8
2
12
13
14
16
32
3
34
35
36
37
38
39
28
31
33
00-582.14.0
28
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 582.14.075.000 DREHZAHLMESS. 10000RPM ADV.’97 TACHOMETER 10000 RPM ADV. ‘97 1
2 582.12.085.000 TRIPMASTER IMO-100R KPL. ‘97 TRIPMASTER IMO-100R CPL. ‘97 1
3 582.14.072.000 KUGELKOPFSCHRAUBE M5 D=7,5MM BALL HEAD SCREW M5 D=7,5MM 4
4 582.12.085.050 DISPLAYGLAS FÜR TRIPM. ADV.’97 DISPLAY LENS FOR TRIPM.ADV.’97 1
5 582.12.085.051 TASTATURFOLIE F.TRIPM. ADV.’97 KEYBOARD FOIL F.TRIPM. ADV.’97 1
6 0985 040003 SS.MUTTER DIN0985-M 4 SELF LOCKING NUT DIN0985-M 4 8
7 0021 040003 SCHEIBE DIN9021-A 4,3 WASHER DIN9021-A 4,3 4
8 582.12.085.052 SILENTBLOCK 15X8-M4X10-(2) RUBBER GROMMET 15X8-M4X10 (2) 4
10 583.11.088.100 REDUZIERSTÜCK REDUCTION RUBBER 2
11 491.11.425.000 LAMPE 12V 1,2W W2X4,6D BULB 12V 1,2W (W2X4,6D) 2
12 582.14.079.000 GUMMITÜLLE F.DREHZAHLM.ADV.’97 RUBBER FOR TACHOMETER ADV.’97 2
13 0021 050003 SCHEIBE DIN9021-A 5,3 WASHER DIN9021-A 5,3 2
14 0985 050003 SS.MUTTER DIN0985-M 5 SELF LOCKING NUT DIN0985-M 5 2
16 583.11.054.000 SCHAUMGUMMIRING 81X97X10 FOAM RUBBER RING 81X97X10 1
20 582.14.070.000 COCKPITABDECKUNG ADVENTURE ‘97 COCKPIT COVER ADVENTURE ‘97 1
21 710.01.012.000 PVC ABSCHLUSSKAPPE D=22MM PVC CAP D=22MM 1
23 0587 060001 SK.HUTMUTTER DIN1587-M 6 SCHW. HH CAP NUT DIN1587-M 6 BLACK 2
24 560.32.005.100 SCHEIBE 6X15X1,5 SCHWARZ WASHER 6X17X1,5 BLACK 2
25 582.11.078.000 KABELSTR. F.INSTRUMENT.ADV.’97 WIRING HAR. F.CONTROLS ADV.’97 1
27 582.12.083.000 KONTRASTPOTENTIOMETER ADV. ‘97 CONTRAST POTENTIOMETER ADV.’97 1
28 582.14.071.000 SCHILD „KTM“ FÜR ADVENTURE ‘97 PLATE „KTM“ FOR ADVENTUR ‘97 1
30 584.11.066.000 ZÜNDLENKSCHLOSS EUROPA LC4 ‘98 IGNITION LOCK EUROPE LC4 ‘98 1
4 SCHALTSTELLUNGEN 4 SWITCH POSITIONS
30 584.11.066.100 ZÜNDLENKSCHLOSS LC4 USA,AUS’99 IGNITION LOCK LC4 USA,AUS ‘99 1
3 SCHALTSTELLUNGEN 3 SWITCH POSITIONS
31 0912 050103 ISK.SCHRAUBE DIN0912-M 5X10 AH SCREW DIN0912-M 5X10 2
32 582.12.084.000 GEBERKABEL KPL. ADVENTURE’97 SENSOR CABLE CPL. ADVENTURE’97 1
33 0985 040123 LINSENSCHRAUBE DIN7985-M 4X12 FLAT HEAD SCREW DIN7985-M 4X12 2
34 582.14.050.050 HALTEBLECH GEBERMAGNET ADV.’97 BRACKET SENSOR MAGNET ADV. ‘97 1
35 582.14.050.051 HALTEBLECH FÜR GEBER ADV. ‘97 BRACKET FOR SENSOR ADV. ‘97 1
36 582.14.050.052 GEBERMAGNET FÜR ADVENTURE ‘97 SENSOR MAGNET FOR ADVENTURE’97 1
37 0933 040083 SK.SCHRAUBE DIN0933-M 4X 8 HH SCREW DIN0933-M 4X 8 1
38 550.11.022.000 ABSTANDHALTER D=6/8MM,SCHWARZ CLAMP 8/8MM X
39 440.11.076.100 KABELBAND 100MM CABLE TIE 100MM X
— 440.11.076.200 KABELBAND 200MM CABLE TIE 200MM X
40 580.11.021.200 FERNLICHTKONTROLLEUCHTE BLAU HIGH BEAM INDICATOR LIGHT BLUE 1
41 580.11.023.200 NEUTRALKONTROLLEUCHTE GRÜN NEUTRAL INDICATOR LIGHT GREEN 1
42 580.11.022.200 TEMPERATURWARNLEUCHTE ROT TEMPERATURE WARNING LIGHT RED 1
43 580.11.024.200 BLINKERKONTROLLEUCHTE GRÜN FLASHER INDICATOR LIGHT GREEN 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
