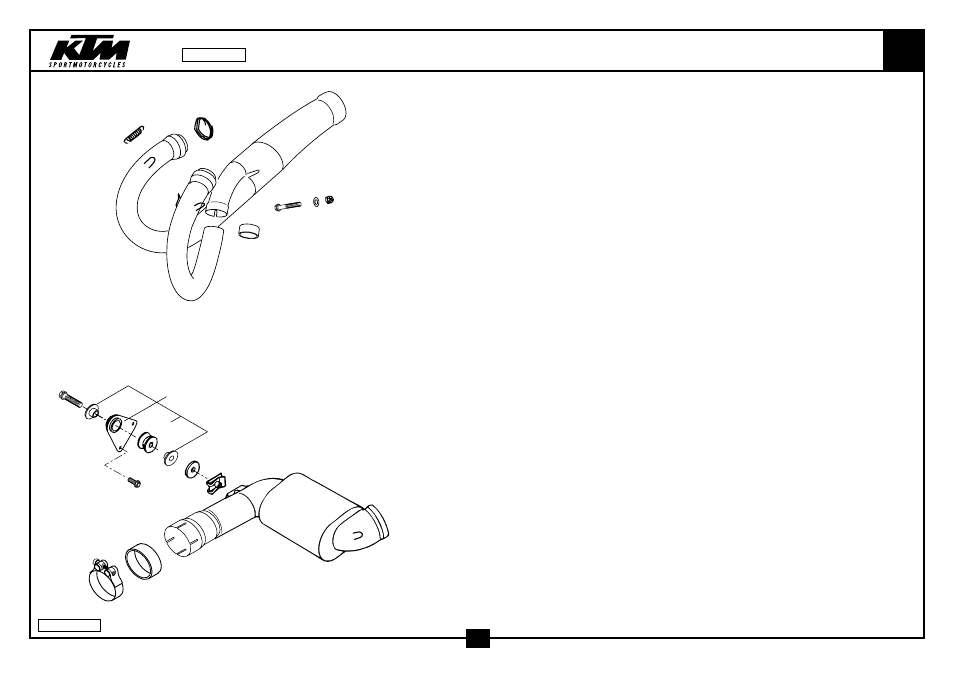

KRÜMMER, VORSCHALLDÄMPFER PIPES, PRE SILENCER 640
4
3
30
31
37
13 12
11
34
32
24
25
28
21
9 20
19
00-582.05.0
15
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
3 583.05.053.001 KERAMIKSCHNUR 1 METER CERAMIC LINE 1 METER 1
4 543.09.036.000 ZUGFEDER L=38MM RETURN SPRING L=38 MM 4
9 0015 080353 SK.BUNDSCHRAUBE M 8X35 SW=10 HH COLLAR SCREW M 8X35 WS=10 1
11 510.10.086.000 SS-MUTTER M 6 CU SELF LOCKING NUT M 6 COPPER 1
12 0125 060003 UNTERLEGSCHEIBE DIN0125-A 6,4 WASHER DIN0125-A 6,4 1
13 0015 060403 SK.BUNDSCHRAUBE M 6X40 SW=8 HH COLLAR SCREW M 6X40 WS=8 1
19* 587.05.058.000 KRÜMMERSCHELLE D=53MM DUKE ‘99 PRE SILENCER CLAMP D=53MM ‘99 1
20 583.05.065.044 HALTERUNG-VORSCHALLDÄM.KPL.’95 BRACKET-PRE SILENCER CPL. ‘95 1
21 543.05.068.100 DÄMPFUNGSELEMENT SILICON GRAU DAMPING COMPONENT SILICON GREY 1
24 510.05.067.000 ISOLIERSCHEIBE 8,5X28X3 INSOLATE WASHER 8,5X28X3 1
25 546.03.048.000 MEHRBEREICHSBLECHMUTTER M8 RANGE CHANGE METAL NUT M8 1
28 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 2
30 584.05.007.200 AUSPUFFROHR LI. „KTM584“ ‘98 EXHAUST PIPE L/S „KTM584“ ‘98 1
31 584.05.008.200 AUSPUFFROHR RE. „KTM584“ ‘98 EXHAUST PIPE R/S „KTM584“ ‘98 1
32* 584.05.050.300 VORSCHALLDÄMPFER „KTM V2“ 2000 PRESILENCER „KTM V2“ 2000 1
34 584.05.005.001 GRAPHITRING 45X50X25 GRAPHITRING 45X50X25 1
37 584.05.005.000 GRAPHITRING 32X37X20 GRAPHIT RING 32X37X20 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
00-582.05.1
2000
