Filterkasten air filter box 640 – KTM ADVENTURE R 640 Benutzerhandbuch
Seite 19

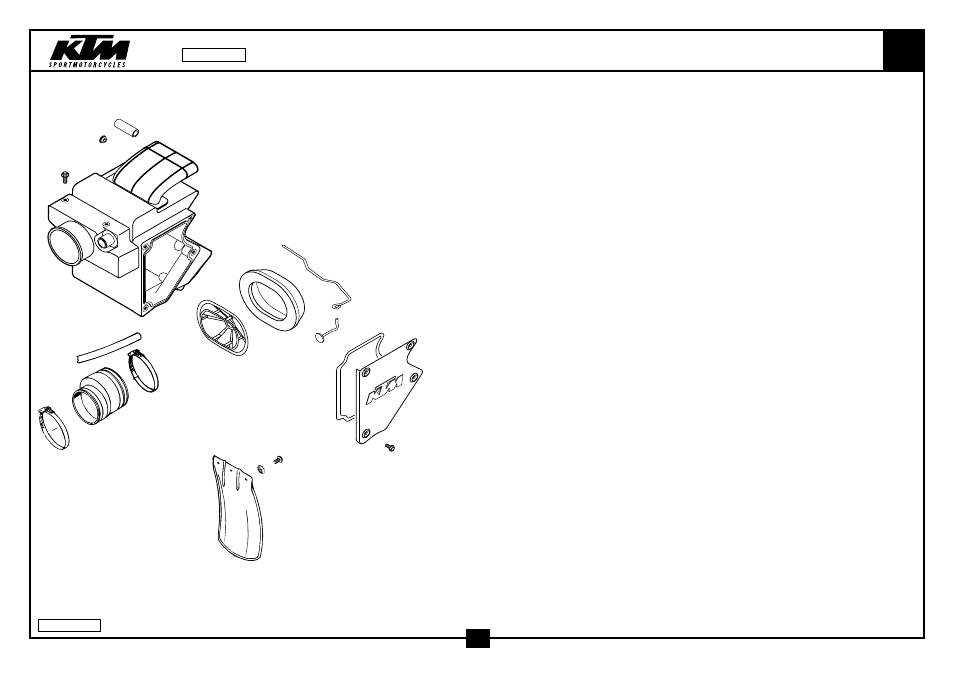

FILTERKASTEN
AIR FILTER BOX
640
1
2
3
5
6
7
10
11
4
12
29
26
28
8
13
30
31
32
99-582.06.0
17
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
584.06.001.100
FILTERKASTEN KPL. MIT SLS ‘97
FILTER BOX CPL. WITH SLS ‘97
1
FÜR SLS, ANSCHLUSS AUFBOHREN
FOR SLS, CONNECTION REBORE
2
584.06.003.000
FILTERKASTENDECKEL EGS-E ‘97
FILTER BOX COVER EGS-E ‘97
1
3
584.06.016.000
FILTERTRÄGER ‘97
FILTER CARRIER ‘97
1
4
584.06.090.000
DICHTUNG F.FILTERKASTENDECKEL
GASKET FOR FILTER BOX COVER
1
5
584.06.015.100
FILTERELEMENT E-STARTER ‘98
FILTERELEMENT E-STARTER ‘98
1
6
584.06.017.100
HALTEBÜGEL FÜR FILTER ‘98
HOLDING HANGER FOR FILTER ‘98
1
7
584.06.017.050
HAKEN FÜR FILTERHALTEBÜGEL `97
HOOK FOR HOLDING HANGER FILTER
1
8
361.11.021.000
VERSCHLUSSPFROPFEN
PLUG
1
10
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
2
11
0015 050123
SK.BUNDSCHRAUBE M 5X12 SW=8
HH COLLAR SCREW M 5X12 WS=8
4
12
570.05.020.001
SCHLAUCH 10X14 PER METER
HOSE 10X14 PER METER
0,19
13
570.05.020.001
SCHLAUCH 10X14 PER METER
HOSE 10X14 PER METER
0,045
26
584.06.026.000
VERGASERMANSCHETTE 400/640 LC4
AIR FILTER BOOT 400/640 LC4’97
1
28
550.06.028.000
SCHLAUCHBINDER 60-80MM
HOSE CLAMP 60-80MM
1
29
510.06.027.000
SCHLAUCHBINDER 50-70MM
HOSE CLAMP 50-70MM
1
30
546.06.010.000
SPRITZSCHUTZ FÜR FILTERKASTEN
SPLASH PROTECT.FOR FILTER BOX
1
31
722.10.079.000
STÜTZSCHALE
BUCKET
2
32
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
2
