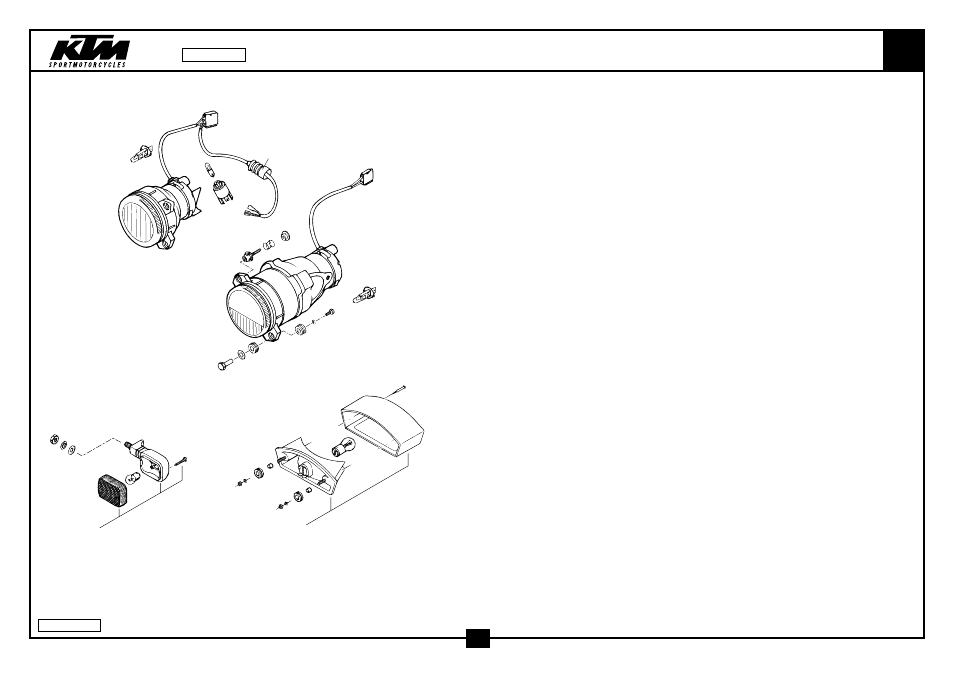

SCHEINWERFER, BLINKER, RÜCKLICHT HEAD LIGHT, FLASHER, REAR LIGHT 640
40
45
46
42
41
45 46
30
31
32
33
34
35
20
2
22
21
8
9
10
1
3
4
5
5
6
7
2
L
23
25 25
26
26
97-582.14.2
26
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 583.11.010.000 SCHEINWERFER ABBLEND DUKE’94 HEADLIGHT LOW BEAM DUKE’94 1
FÜR RECHTSVERKEHR FOR RIGHT TRAFFIC
2 583.11.038.000 LAMPE H1 12V 55W WEISS BULB H1 12V 55W WHITE 2
SOCKEL P14,5S BASE P14,5S
3 583.11.044.000 HALSMUTTER M5X25 SW=10 SPECIAL NUT M5X25 WS=10 4
4 0125 080003 UNTERLEGSCHEIBE DIN0125-A 8,4 WASHER DIN0125-A 8,4 4
5 310.08.060.000 KABELTÜLLE D=8MM OFFEN RUBBER SLEEVE D=8MM OPEN 8
6 0797 050003 ZAHNSCHEIBE DIN6797-J 5,3 TOOTH LOCK WASH. DIN6797-J 5,3 4
7 0933 050123 SK.SCHRAUBE DIN0933-M 5X12 HH SCREW DIN0933-M 5X12 4
8 583.11.011.000 EINSTELLSCHRAUBE M5X30 KPL. ADJUSTING SCREW M5X30 CPL. 2
9 120.03.007.052 FEDER L=16MM SPRING L=16MM 2
10 546.03.073.000 BUNDBÜCHSE 5 X 10 X 6 ALU COLLAR BUSHING 5 X 10 X 6 ALU 2
20 583.11.110.000 SCHEINWERFER FERNLICHT DUKE’94 HEADLIGHT HIGHBEAM DUKE ‘94 1
21 583.11.039.000 LAMPENFASSUNG BA9S BULB SOCKET BA9S 1
22 441.11.005.100 KUGELLAMPE 12V 2W BA9S BULB 12V 2W BA9S 1
23 583.02.126.000 FALTENBALG KUPPLUNGSHEBEL ‘95 CLUTCH LEVER BOOT ‘95 1
25 310.08.060.000 KABELTÜLLE D=8MM OFFEN RUBBER SLEEVE D=8MM OPEN 2
26 580.11.039.000 DISTANZBÜCHSE 6,5 X 8 X 7 SPACER BUSHING 6,5 X 8 X 7 2
30 583.11.012.000 BLINKER VO.LI./HI.RE. ‘93 FLASHER FRONT L/S / REAR R/S 2
— 583.11.112.000 BLINKER HI.LI./VO.RE. ‘93 FLASHER REAR L/S / FRONT R/S 2
31 583.11.013.000 BLINKERGLAS LINKS UND RECHTS FLASHER LENS L/S AND R/S 4
32 441.11.015.100 LAMPE 12V 10W (BA15S) BULB 12V 10W (BA15S) 4
33 0125 100003 UNTERLEGSCHEIBE DIN0125-A10,5 WASHER DIN0125-A10,5 4
34 0797 100003 ZAHNSCHEIBE DIN6797-J10,5 ZI LOCK WASHER DIN6797-J10,5 ZI 4
35 0934 102003 SK.MUTTER DIN0934-M10X1,25 HEXAGON NUT DIN0934-M10X1,25 4
40 583.11.040.000 RÜCKLICHT KPL. CEV 358 ‘93 REAR LIGHT CPL. CEV 358 ‘93 1
41 583.11.041.000 LEUCHTHAUBE ‘93 LENS ‘93 1
42* 584.14.042.000 LAMPE 12V 21/5W VERSTÄRKT BULB 12V 21/5W REINFORCED 1
45 0985 060003 SS.MUTTER DIN0985-M 6 SELF LOCK. NUT DIN0985-M 6 2
46 0021 060003 SCHEIBE DIN9021-A 6,4 WASHER DIN9021-A 6,4 2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
