KTM 640 Benutzerhandbuch
Seite 12

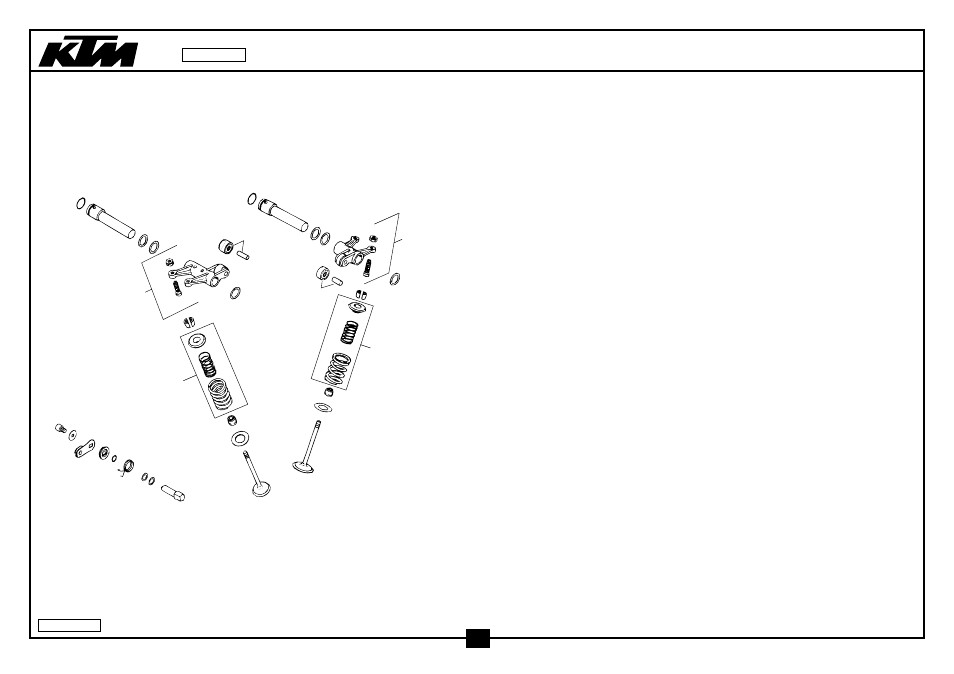

VENTILTRIEB
VALVE DRIVE
640 ‘98
21
20
23
24
21
20
13
12
23
8
4
3
2
1
3
4
8
14
23
13
12
23
37
36
35
34
33
32
31
30
11
10
6
6
7
7
15
97-577.36.3
10
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
580.36.030.000
EINLASSVENTIL 36 MM
INTAKE VALVE 36 MM
2
2
580.36.031.000
AUSLASSVENTIL 30 MM
EXHAUST VALVE 30 MM
2
3
580.36.027.000
ANLAUFSCHEIBE 12,2X29,5X1
STOP DISK 12,2X29,5X1
4
4
580.36.028.000
VENTILSCHAFTDICHTUNG
VALVE-STEAM SEALING
4
6
583.36.029.044
VENTILFEDERSATZ PROGRESSIV ‘95
PROGR.VALVE SPRING KIT’95
4
7
580.36.032.700
VENTILFEDERTELLER ALU ‘95
VALVE-SPRING RETAINER ‘95
4
8
580.36.033.000
VENTILKEGELSTÜCK MK7
VALVE COLLET MK7
8
10
580.36.060.644
KIPPHEBEL EINLASS KPL.
ROCKER ARM INTAKE CPL.
1
11
583.36.061.044
KIPPHEBEL AUSLASS KPL.
ROCKER ARM EXHAUST CPL.
1
12
580.36.062.600
EINSTELLSCHRAUBE KPL. M 7X0,75
ADJUSTMENT SCREW CPL. M 7X0,75
4
13
0934 070756
SK.MUTTER DIN0934-M 7X0,75
HEXAGON NUT DIN0934-M 7X0,75
4
14
580.36.061.090
KIPPHEBELROLLE KPL. EINLASS
ROCKER ARM ROLLER CPL. INTAKE
1
15
583.36.061.090
KIPPHEBELROLLE KPL. AUSLASS
ROCKER ARM ROLLER CPL. EXHAUST
1
20
580.36.056.100
KIPPHEBELWELLE L=96MM
ROCKER ARM SHAFT L=96MM
2
21
580.36.095.000
O-RING 15,08X2,62 NBR 70
O-RING 15,08 X 2,62 NBR 70
2
23
0988 162210
PASSCHEIBE DIN0988-16X22X1
THRUST WASHER DIN0988-16X22X1
X
24
0988 162205
PASSCHEIBE DIN0988-16X22X0,5
THRUST WASH. DIN0988-16X22X0,5
X
30
580.36.050.100
DEKO-WELLE
DECOMPRESSION SHAFT
1
31
543.34.015.000
SCHEIBE 10X14X0,5 STAHL
WASHER 10X14X0,5 STEEL
X
31
543.34.015.100
SCHEIBE 10X14X0,3 STAHL
WASHER 10X14X0,3 STEEL
X
31
543.34.015.200
SCHEIBE 10X14X0,15 STAHL
WASHER 10X14X0,15 STEEL
X
32
580.36.059.200
DEKO-HEBELFEDER 1,8MM
DECOMP.LEVER SPRING 1,8MM
1
33
0770 100221
O-RING 10,00X2,20 SILICON
O-RING 10,00X2,20 SILICON
1
34
580.36.048.000
ABDECKSCHEIBE
COVER DISK
1
35
580.36.049.500
DEKO-WELLENHEBEL
DECOMPRESSION LEVER
1
36
0021 060003
SCHEIBE DIN9021-A 6,4
WASHER DIN9021-A 6,4
1
37
0912 060103
ISK.SCHRAUBE DIN0912-M 6X10
AH SCREW DIN0912-M 6X10
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
97-577.36.3
