KTM 640 - Handbuch (Seite 22)

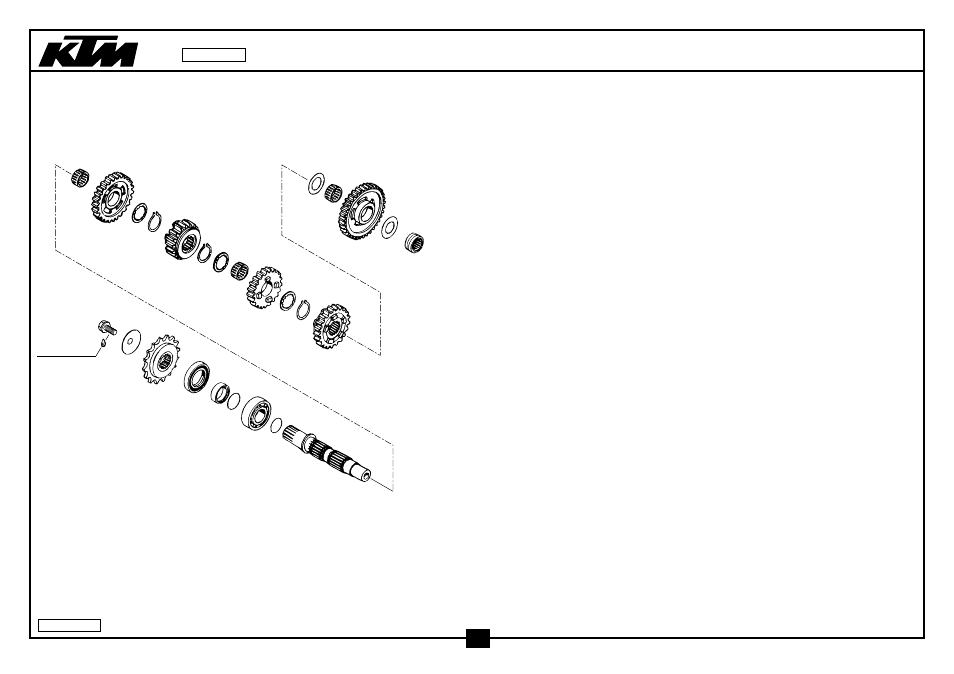

GETRIEBE II TRANSMISSION II 640 ‘98
1
12
9
10
13
14
14
2
7
8
5
8
7
4
7
8
3
6
16
19
17
18
23
22
21
LOCTITE 242
20
98-579.33.0
20
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 565.33.005.300 LOSRAD 1.G 35-Z (1M3) IDLER GEAR 1.G 35-T (1M3) 1
2 583.33.113.010 LOSRAD 2.G 24-Z „10“ IDLER GEAR 2.G 24-T „10“ 1
3 583.33.007.003 SCHIEBERAD 3.G 21-Z „03“ SLIDING GEAR 3.G 21-T „03“ 1
4 583.33.009.005 LOSRAD 4.G 19-Z „05“ IDLER GEAR 4.G 19-T „05“ 1
5 583.33.011.009 SCHIEBERAD 5.G 18-Z „09“ SLIDING GEAR 5.G 18-T „09“ 1
6 583.33.003.000 ABTRIEBSWELLE COUNTERSHAFT 1
7 565.33.016.300 ANLAUFSCHEIBE 22,7 X 32 X 1,5 STOP DISK 22,7 X 32 X 1,5 3
8 520.33.096.000 SICH.RING DIN0471-25X1,64SD LOCK RING DIN0471-25X1,64SD 3
9 565.33.015.000 ANLAUFSCHEIBE 20,2 X 35 X 1 STOP DISK 20,2 X 35 X 1 1
10 565.33.018.300 ANLAUFSCHEIBE 22,2 X 35 X 1,5 STOP DISK 22,2 X 35 X 1,5 1
12 565.33.093.000 NADELLAGER RNA 4902 KSE NEEDLE BEARING RNA 4902 KSE 1
13 565.33.098.000 NADELKRANZ K 22 X 26 X 13 H NEEDLE BEARING K 22 X 26 X 13H 1
14 565.33.099.000 NADELKRANZ K22X26X13 GETEILT NEEDLE BEAR. K22X26X13 DIVIDED 2
16 490.30.023.000 ZYLINDERROLLENLAG. NJ205 C3 CYL.ROLL BEARING NJ205 C3 1
17 580.33.017.000 DISTANZHÜLSE 25 X 32 X 9 SPACER BUSHING 25 X 32 X 9 1
18 0760 324771 WELLENDICHTRING 32X47X7 BSL SHAFT SEAL RING 32X47X7 BSL 1
19 0770 250021 O-RING 25,00X2,00 SILICON O-RING 25,00X2,00 SILICON 1
20 580.33.029.116 KETTENRAD 16 Z GEDÄMPFT ENGINE SPROCKET 16 T DAMPED 1
21 0770 220010 O-RING 22,00X1,00 NBR 70 O-RING 22,00X1,00 NBR 70 1
22 490.32.011.000 SK.BUNDSCHRAUBE M10X20 HH COLLAR SCREW M10X20 1
23 583.33.034.000 TELLERFEDER 10,5 X 40 X 1,5 SPRING WASHER 10,5 X 40 X 1,5 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-579.33.0
