KTM 640 Benutzerhandbuch
Seite 25

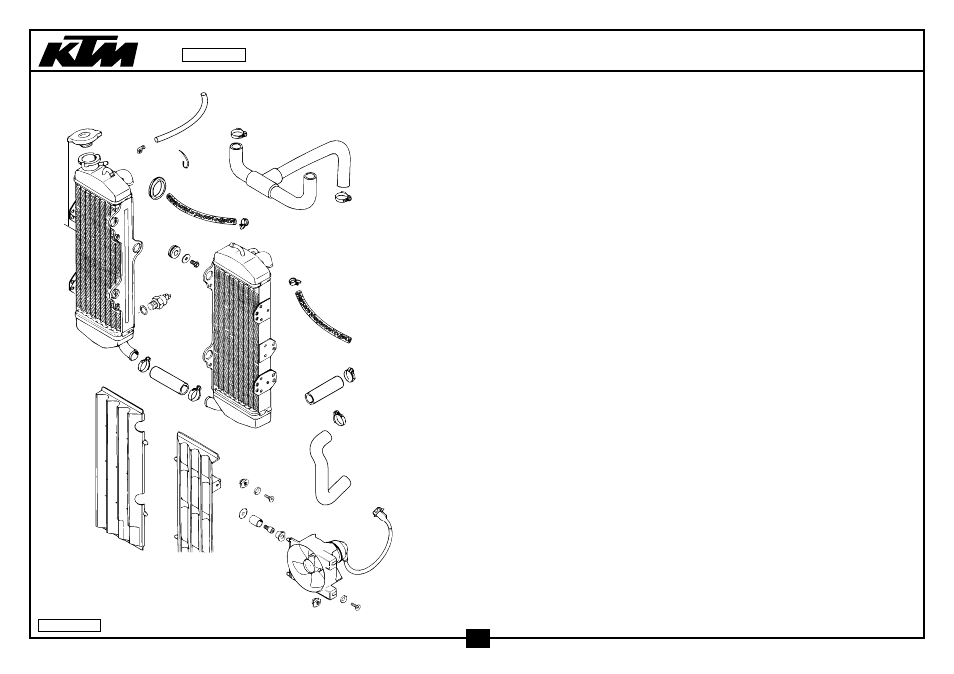

KÜHLSYSTEM
COOLING SYSTEM
640 ‘98
3
2
16
22
12
12
9
13
14
14
13
11
12
12
30
31
7
12
12
4
5
6
6
1
23
21
20
15
17
40
44
45
46
47
10
41
42
41
42
98-579.35.0
23
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
583.35.008.000
KÜHLER LINKS (45246) LC4’94
RADIATOR L/S (45246) LC4’94
1
2
580.35.016.000
KÜHLERVERSCHLUSS KLEIN 1,4 BAR
RADIATOR CAP SMALL 1,4 BAR
1
3
580.35.007.800
KÜHLER RECHTS (45247) LC4’94
RADIATOR R/S (45247) LC4’94
1
4
580.35.034.000
KÜHLERSCHUTZ LINKS SCHWARZ
RADIATOR PROTECTOR L/S BLACK
1
5
580.35.134.000
KÜHLERSCHUTZ RECHTS SCHWARZ
RADIATOR PROTECTOR R/S BLACK
1
6
502.35.033.300
KLIPS-MUTTERNHALTER M6 KP142
SNAP-NUT HOLDER M6 KP142
6
7
565.35.025.001
KÜHLERSCHLAUCH 18X25 PER MET.
RADIATOR HOSE 18X25 PER METER
0,10
9
583.35.026.000
FORMSCHLAUCH LC4’94
PREFORMED HOSE LC4’94
1
10
584.35.025.700
FORMSCHLAUCH 18X25 PUMPE-ZYL.
PREFORMED HOSE 18X25 PUMP-CYL.
1
11
583.35.024.001
KÜHLERSCHLAUCH 20 X 26
RADIATOR HOSE 20 X 26
0,11
12
100.01.020.000
SCHLAUCHKLEMME GEMI 16/27
HOSE CLAMP GEMI 16/27
9
13
544.35.024.001
ND-SCHLAUCH ID 7,5 PER METER
HOSE ID 7,5 PER METER
0,52
14
502.31.005.000
YDNAC - KLAMMER 10119
HOSE CLAMP YDNAC 10119
4
15
550.07.016.001
SCHLAUCH 7X1O PER METER
PVC-HOSE 7X10 PER METER
0,31
16
440.11.076.200
KABELBAND 200MM
CABLE TIE 200MM
X
17
503.03.089.000
WINKELSTÜCK ‘97
ANGEL PIECE ‘97
1
20
410.01.052.000
KABELTÜLLE D=12MM
RUBBER SLEEVE D=12MM
6
21
0021 060003
SCHEIBE DIN9021-A 6,4
WASHER DIN9021-A 6,4
6
22
546.35.022.000
TÜLLE-STEUERKOPF
SLEEVE FOR STEERING HEAD
2
23
0015 060123
SK.BUNDSCHRAUBE M 6X12 SW=8
HH COLLAR SCREW M 6X12 WS=8
6
30
580.35.045.000
THERMOSCHALTER 80-85 GRAD ‘94
THERMOSWITCH 80-85 DG ‘94
1
31
0603 142015
ALU-DICHTRG. DIN7603-14X20X1,5
ALU SEALRING DIN7603-14X20X1,5
1
40
583.35.041.044
LÜFTER KPL. MIT GEHÄUSE
FAN CPL. WITH CASE
1
41
0991 060163
SENKSCHRAUBE DIN7991-M 6X16
FLAT HEAD SCR. DIN7991-M 6X16
6
42
400.06.006.000
FASSONSCHEIBE 6MM
WASHER 6MM
6
44
441.06.018.000
KUNSTSTOFFKAPPE
PLASTIC CAP
1
45
0912 060123
ISK.SCHRAUBE DIN0912-M 6X12
AH SCREW DIN0912-M 6X12
1
46
583.35.043.000
LÜFTERHALTERUNG 13 X 16 X 20
FAN SUPPORT 13 X 16 X 20
1
47
510.06.097.000
SCHEIBE 6,4X21,8X1MM
WASHER 6,4X22X1
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-579.35.0
