KTM 640 - Handbuch (Seite 13)

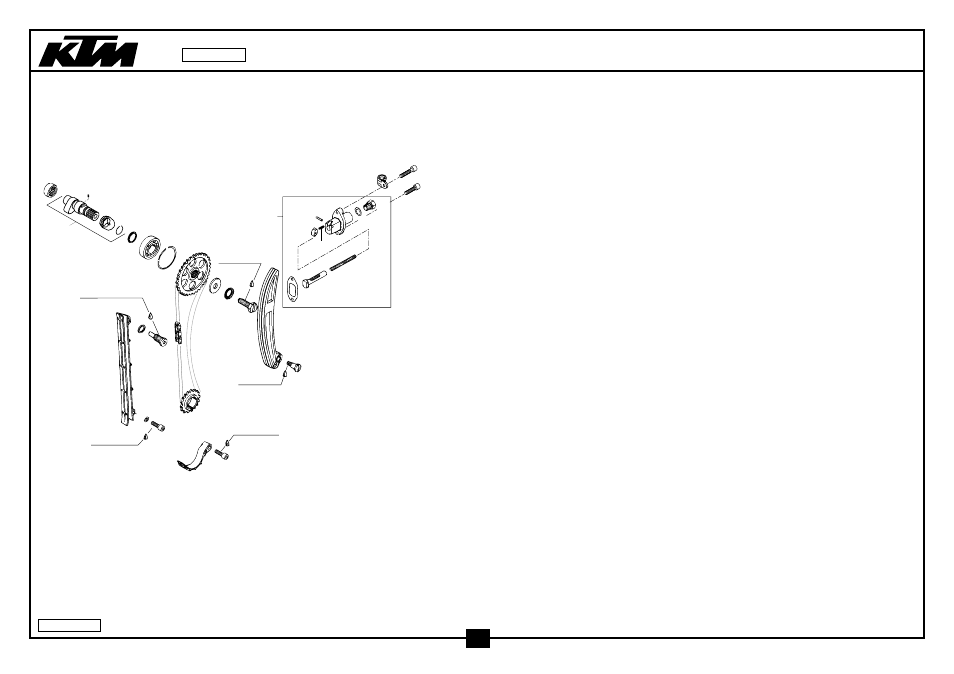

STEUERTRIEB TIMING DRIVE 640 ‘98
8
50 25
23
22
3
4
2
21
26
20
9
10
31
32
33
6
5
11
7
15
11
35
37
38
39
40
36
LOCTITE 242
LOCTITE 242
LOCTITE 242
LOCTITE 242
LOCTITE 242
30
12
13
24
43
44
45
98-579.36.1
11
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
2 580.36.014.000 STEUERRITZEL 17-Z TIMING GEAR 17-T 1
3 583.36.011.001 NOCKENWELLENRAD 34-Z „01“ ‘94 CAMSHAFT GEAR 34-T „01“ ‘94 1
540/620/640 LC4 540/620/640 LC4
4 580.36.013.000 STEUERKETTE C107C /100 ROLLEN TIMING CHAIN C107C / 100 LINKS 1
500/540/600/612/620/640 LC4 500/540/600/612/620/640 LC4
5 580.36.001.000 STEUERKETTENFÜHRUNG TIMING CHAIN GUIDE 1
540/600/612/620/640 LC4 540/600/612/620/640 LC4
6 580.36.009.000 KETTENFÜHRUNGSSCHRAUBE CHAIN GUIDE SCREW 1
7 0137 060000 FEDERSCHEIBE DIN0137-B 6 SPRING WASHER DIN0137-B 6 1
8 0912 060253 ISK.SCHRAUBE DIN0912-M 6X25 AH SCREW DIN0912-M 6X25 1
9 585.36.002.000 STEUERKETTENSPANNER RALLYE ‘97 CHAIN TENSIONER RALLYE ‘97 1
10 0923 080120 FLACHKOPFSCHRAUBE M 8X12 FLAT HEAD SCR. M 8X12 1
11 0912 060208 ISK.SCHRAUBE DIN0912-M 6X20 SS AH SCREW DIN0912-M 6X20 SS 2
12 0912 060303 ISK.SCHRAUBE DIN0912-M 6X30 AH SCREW DIN0912-M 6X30 1
13 580.38.022.100 CU-DICHTRING 12 X 16 X 2 CU-SEAL RING 12 X 16 X 2 1
15 583.36.018.000 AUSFALLSICHERUNG LC4’94 SECURING GUIDE LC4’94 1
20 583.36.112.000 MITNEHMERSCHRAUBE M10X25 DRIVING SCREW M10X25 1
21 580.36.012.000 STAHLSCHEIBE 10 X 28 X 3 WASHER 10 X 28 X 3 HARDENED 1
22 580.36.096.000 SPRENGRING SB 42 CIRCLIP SB 42 1
23 0625 060040 RILLENKUGELLAGER 6004 C3 GROOVED BALL BEARING 6004 C3 1
24* 579.36.010.044 NOCKENWELLE 995 KPL.640 MIL’98 CAMSHAFT CPL. 995 640 MIL ‘98 1
25 580.36.097.000 NADELLAGER BK 2012 NEEDLE BEARING BK 2012 1
26 360.03.014.200 SCHNORR-SICHERUNGSSCHEIBE 10MM LOCKING WASHER 10MM 1
30 580.36.003.144 AUTOMATIKSPANNER KPL.’88 AUTOM.TENSIONER CPL. ‘88 1
31 580.36.005.100 SPANNERDICHTUNG 1,5 MM TENSIONER GASKET 1,5 MM 1
32 580.36.004.100 DRUCKBOLZEN PRESSURE BOLT 1
33 585.36.006.000 DRUCKFEDER 0,9 X 54 SPRING 0,9 X 54 1
35 580.36.007.100 KLINKE RATCHETING PAWL 1
36 580.36.007.050 DRUCKFEDER F. KLINKE PRES.SPRING F.RATCHETING PAWL 1
37 0402 031780 NADELROLLE DIN5402 NRB 3X17,8 NEEDLE ROL.DIN5402 NRO 3X17,8 1
38 580.36.003.100 SPANNERGEHÄUSE TENSIONER CASE 1
39 580.38.022.000 CU-DICHTRING DIN7603-12X18X1,5 CU-SEAL RING DIN7603-12X18X1,5 1
40 580.36.008.100 VERSCHLUSSCHRAUBE M12X1,5 PLUG M12X1,5 ALU 2
43 0417 200120 SPRENGRING SW20 CIRCLIP WS20 1
44 583.36.015.000 STUFENRING ‘95 STEPPED RING ‘95 1
45 583.36.016.052 FEDER FÜR AUTODEKO ‘95 SPRING FOR AUTO-DECOMPR. ‘95 1
50 542.11.052.000 SCHELLE RSGU 24/15 CLAMP RSGU 24/15 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-579.36.0
