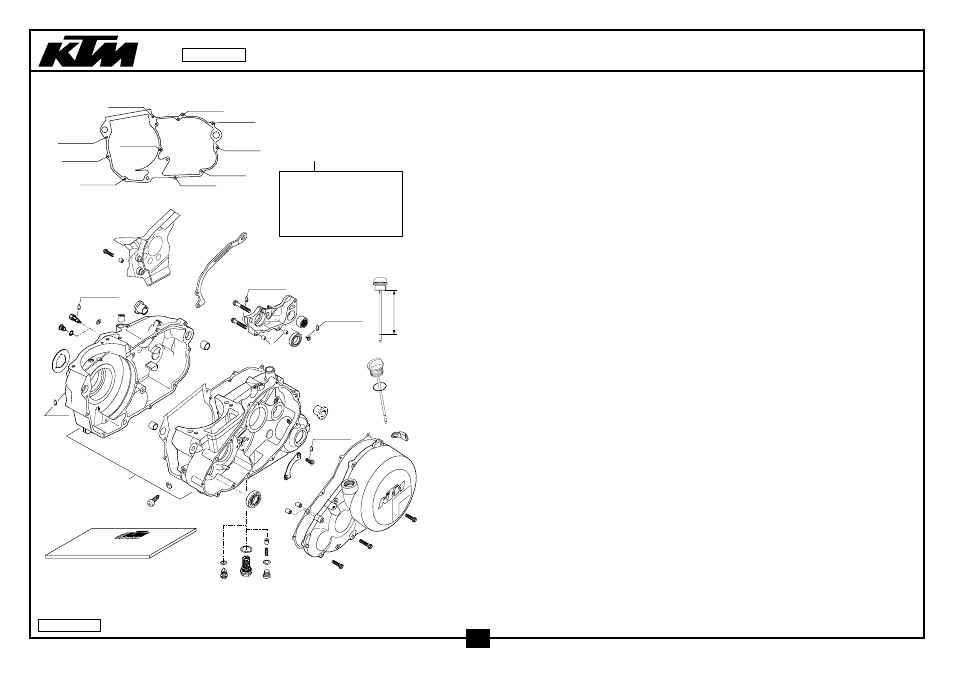

MOTORGEHÄUSE
ENGINE CASE
640 ‘98
LOCTITE 242
Dichtungssatz
Gasket-Set
LOCTITE 242
LOCTITE 242
0015 060553
0015 060953
0015 060553
0015 060553
0015 060653
0015 060303
0015 060303
0015 060303
0015 060303
0015 060303
L
SILICON
5
6
7
7
9
10
11
24
21
13
12
17
20
18
19
23
15
16
11
33
34
38
30
35
36
35
44
47
46
45
48
47
50
51
31
55
42
28
40
41
43
25
1
1,5,6,7,9,10,11,15,16,17,
21,23,24,28,47,48,50,51
+GETRIEBELAGER
TRANSMISSION BEARINGS
(2 x 565.33.093.000, 0625 201029,
490.30.023.000, 580.33.090.000;)
01
27
26
LOCTITE 242
29
98-584.30.0
3
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
01
584.30.000.144/29 MOTORGEHÄUSE KPL.M.GETR.LAG’98
ENGINE CASE CPL.W.TRAN.BEAR’98
1
GRAU
GREY
5
501.30.027.000
PASSHÜLSE 19 X15,1X12
DOWEL 19 X15,1X12
1
6
510.30.026.100
PASSHÜLSE 17 X14 X12
DOWEL 17 X14 X12
1
7
501.30.010.000
GEHÄUSEBÜCHSE
CRANK CASE BUSH
2
9
580.33.097.000
NADELLAGER HK 2216 KSE
NEEDLE BEARING HK 2216 KSE
1
10
583.30.011.000
SCHALTUNGSTRÄGER LC4’94
SHIFT MECHANISM SUPPORT LC4’94
1
11
490.30.090.000
PASSHÜLSE 9,8 X 7 X 10
DOWEL 9,8 X 7 X 10
4
12
0015 060353
SK.BUNDSCHRAUBE M 6X35 SW=8
HH COLLAR SCREW M 6X35 WS=8
1
13
0015 060403
SK.BUNDSCHRAUBE M 6X40 SW=8
HH COLLAR SCREW M 6X40 WS=8
1
15
565.30.017.000
HALTEBLECH
RETAINING BRACKET
1
16
0991 060163
SENKSCHRAUBE DIN7991-M 6X16
FLAT HEAD SCR. DIN7991-M 6X16
2
17
503.32.095.000
NADELLAGER HK 1212
NEEDLE BEARING HK 1212
2
18
580.30.080.000
FIXIERSCHRAUBE M8
LOCATING SCREW M8
1
19
580.30.081.000
CU-DICHTRING 8 X 14 X 3
CU-SEAL RING 8 X 14 X 3
1
20
584.30.039.000
GEHÄUSEDICHTUNG LC4-E ‘96
ENGINE CASE GASKET LC4-E ‘96
1
21
0985 050103
LINSENSCHRAUBE DIN7985-M 5X10
OVAL HEAD SCR. DIN7985-M 5X10
1
23
0625 160030
RILLENKUGELLAGER 16003 C3
GROOVED BALL BEARING 16003 C3
1
24
0625 618050
RILLENKUGELLAGER 61805 C3
BALL BEARING 61805 C3
1
25
0603 061001
CU-DICHTRING DIN7603- 6X10X1
CU-SEAL RING DIN7603- 6X10X1
1
26
580.38.032.010
CU-DICHTRING DIN7603-10X14X1
CU-SEAL RING DIN7603-10X14X1
2
27
490.30.029.000
ÖLABLASSCHRAUBE ISK-M10X10
OIL DRAIN PLUG ISK-M10X10
2
28
584.40.091.000
ANLAUFSCHEIBE 33 X 58 X 1,5
STOP DISK 33 X 58 X 1,5
1
29
580.11.081.100
KONTAKTSCHRAUBE M10 STAHL ‘98
CONTACT SCREW M10 STEEL ‘98
1
30
583.30.101.000/29 KUPPLUNGSDECKEL KPL. GRAU ‘97
CLUTCH COVER CPL. GREY ‘97
1
31
583.30.025.000
KUPPLUNGSDECKELDICHTUNG ‘94
CLUTCH COVER GASKET ‘94
1
33
583.30.020.144
ÖLMESSTAB KPL. L=93MM ‘96
OIL DIPSTICK CPL. L=93MM ‘96
1
34
0770 160030
O-RING 16,00X3,00 NBR 70
O-RING 16,00X3,00 NBR 70
1
35
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
8
36
0015 060303
SK.BUNDSCHRAUBE M 6X30 SW=8
HH COLLAR SCREW M 6X30 WS=8
3
38
583.33.041.000
ANSCHLAGGUMMI
BUMP RUBBER
1
40
584.30.060.000
KETTENABDECKUNG SCHWARZ ‘96
SPROCKET COVER BLACK ‘96
1
41
546.13.038.150
BÜCHSE 6,5X8X11
BUSHING 6,5X8X11
2
42
584.30.047.100
KETTENDÄMPFUNGSBL.15/16Z LC4-E
CHAIN DAMPERSHEET 15/16T LC4-E
1
43
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-579.30.0
