ALTOSONIC V 12
Klemmleiste X1 angeschlossen werden. Alle Kabel sind genau so nummeriert wie die
Klemmleiste X1. Alle Kabel müssen so durch den Schirmungsanschluss geführt werden,
dass die Schirmung mit den Schirmungsklemmen Kontakt hat (siehe nachfolgendes Bild).
Die Schirmung wird mit Hilfe der mitgelieferten Klemmen mit der Erdungsschiene verbunden.
(Zwei der mit SMB-Adaptern versehenen Koaxialkabel sind in der Regel frei, d.h. ohne
Funktion).

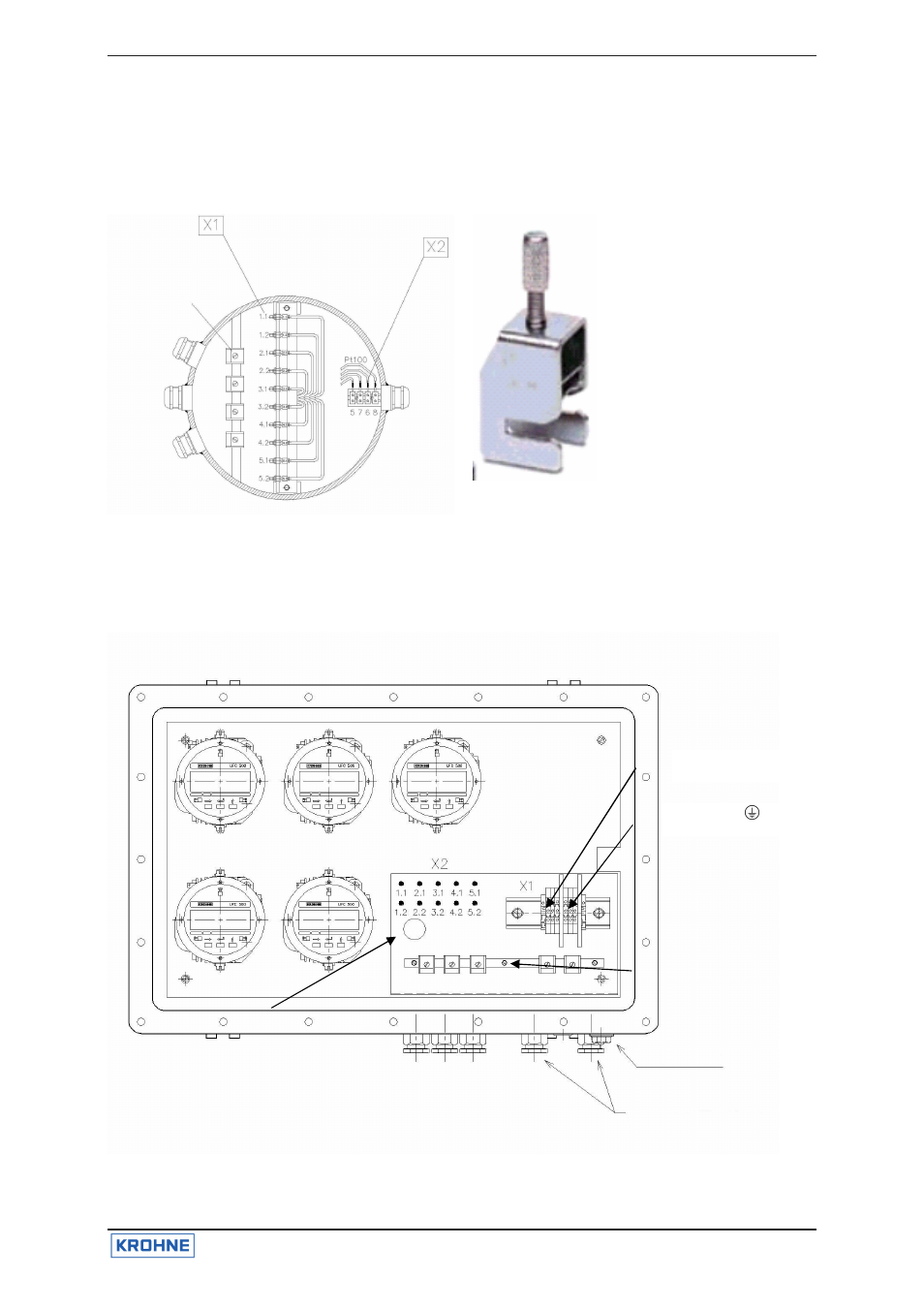

Anschlussgehäuse am Messwertaufnehmer UFS-V und Erdungsklemme für die Schirmung
Auf der Seite des Messumformers UFC-V müssen die Kabel genau wie am
Messwertaufnehmer UFS-V angeschlossen werden, jedoch an X2 (siehe nachfolgende
Abbildungen).
Übersicht Messumformer UFC-V
RS485 1, 2,
⊥
Netzstrom N L
Schirm-
Erdungsklemmen
Koaxial-Buchsen
1.1 2.1 3.1 4.1 5.1
1.2 2.2 3.2 4.2 5.2
Schirm-Erdungsklemmen
Erdungsanschluss
Kabelverschraubung
en werden nicht von
KROHNE geliefert)
