ALTOSONIC V
15
3.6
Anschluss des Messumformers an den Durchflussprozessor
Der Messumformer UFC-V und das E/A-Rack (Durchflussprozessor UFP-V) müssen mit
einem 3-adrigen geschirmten Kabel (nicht mitgeliefert) verbunden werden. Dieses Kabel
muss an beiden Enden auch mit den Schirmungsklemmen verbunden werden. Das Kabel
muss entsprechend der folgenden Tabelle angeschlossen werden.
UFC-V X1
Draht
E/A-Rack (UFP-V) Anschlussklemme
(die Positionsnummer kann abweichen)
-
1
(Position; siehe mitgeliefertes Anschlussdiagramm) (-)
+
2
(Position; siehe mitgeliefertes Anschlussdiagramm) (+)
-
3
(Position; siehe mitgeliefertes Anschlussdiagramm) (-)

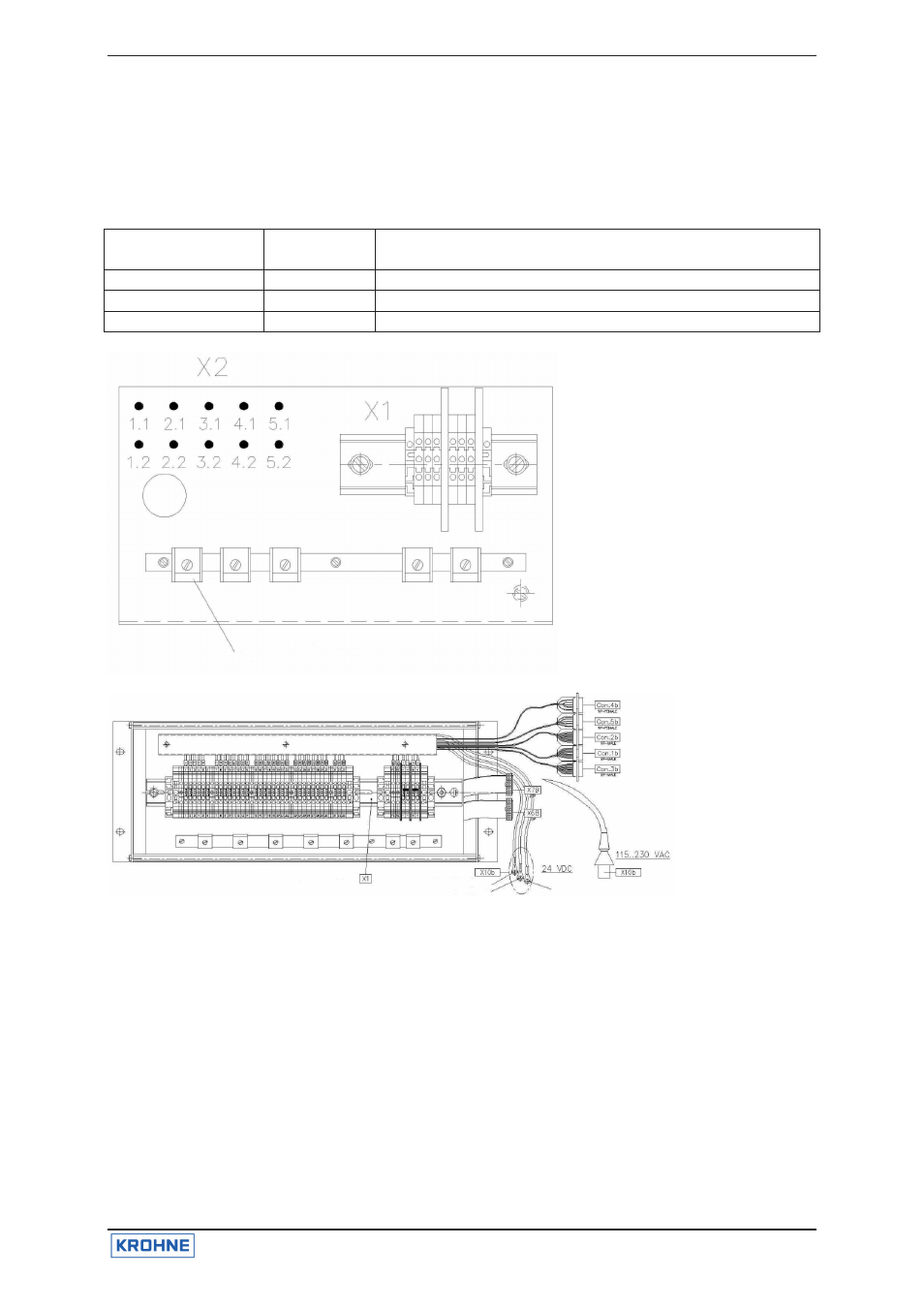

Anschluss X1 + X2 des Messumformers UFC-V
E/A-Rack (Durchflussprozessor UFP-V) von hinten (Version 24 V DC)
Anschlussklemmen für die Schirmung
