- 8

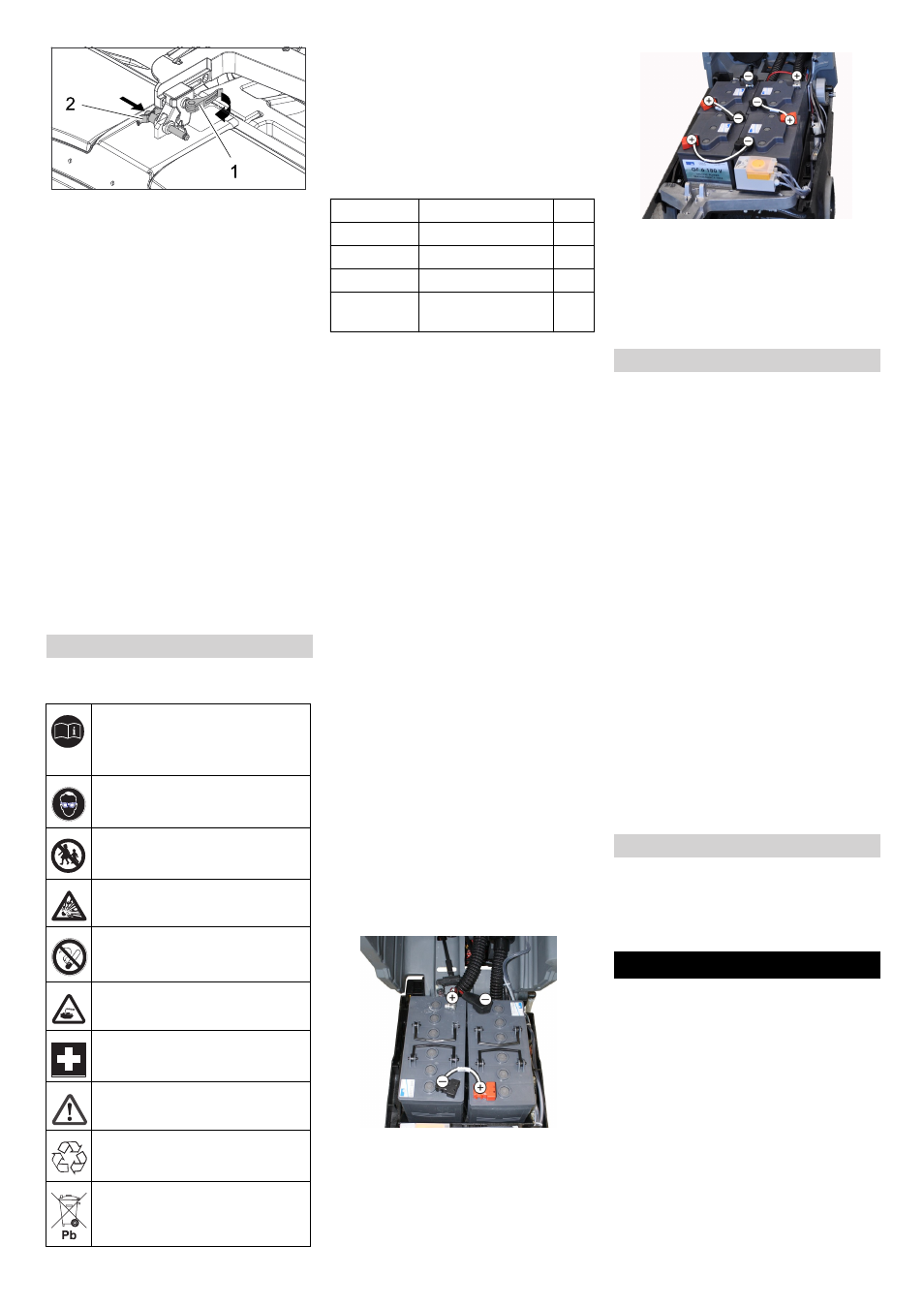

1 Exzenterhebel
2 Sicherungsstift
 Exzenterhebel der verschiebbaren Auf-
nahme am Hubarm öffnen.
 Reinigungskopf ganz gegen den
Schubbügel drücken.
Hinweis: je weniger Spiel der Reini-
gungskopf nach dem Befestigen hat,
desto weniger Vibrationen treten beim
Reinigen auf.
 Aufnahme verschieben und Siche-
rungsstift einstecken und einrasten.
 Exzenterhebel wieder schließen.
 Wassertank ganz nach unten schwen-
ken, Verriegelung prüfen.
Der Ausbau erfolgt in umgekehrter Reihen-
folge wie der Einbau.
Vorsicht
Beim Ausbau des Reinigungskopfes kann
der Stand der Maschine instabil werden,
auf sicheren Stand achten.
Evtl. hinten unterlegen und so gegen Kipp-
gefahr sichern.
Beachten Sie beim Umgang mit Batterien
unbedingt folgende Warnhinweise:
ƽ
Gefahr
Explosionsgefahr. Keine Werkzeuge oder
Ähnliches auf die Batterie, d.h. auf Endpole
und Zellenverbinder legen.
Verletzungsgefahr. Wunden niemals mit
Blei in Berührung bringen. Nach der Arbeit
an Batterien immer die Hände reinigen.
* Gerät benötigt 2 Batterien
** Gerät benötigt 4 Batterien
1) Komplett-Set (24 V/105 Ah) inkl. An-
schlusskabel, Bestell-Nr. 4.035-373.0
2) Komplett-Set (24 V/170 Ah) inkl. An-
schlusskabel, Bestell-Nr. 4.035-388.0
3) Komplett-Set (24 V/180 Ah) inkl. An-
schlusskabel, Bestell-Nr. 4.035-387.0
4) Komplett-Set (24 V/180 Ah) inkl. An-
schlusskabel, Bestell-Nr. 4.035-440.0
 Gerät ca. 2 m nach vorne schieben, da-
mit die Lenkrollen nach hinten zeigen.
 Reinigungskopf ablassen.
 Frisch- und Schmutzwassertank ent-
leeren.
 Verriegelung des Tanks lösen und
Tank hochschwenken.
 Batterien zum Reinigungskopf hin bün-
dig in die Wanne einsetzen, zur Siche-
rung die beiliegenden Halteklötze am
Boden einstecken.
Vorsicht
Beim Aus- und Einbau der Batterien kann
der Stand der Maschine instabil werden,
auf sicheren Stand achten.

Mitgeliefertes Anschlusskabel an die
noch freien Batteriepole (+) und (-)
klemmen.
 Pole mit dem beiliegenden Verbin-
dungskabel verbinden.
ṇ Warnung
Auf richtige Polung achten.
Einbauskizze für 2 Batterien
Einbauskizze für 4 Batterien
 Wassertank ganz nach unten schwen-
ken, Verriegelung prüfen.
Hinweis
Vor Inbetriebnahme des Gerätes Batterien
aufladen.
Siehe dazu im Abschnitt „Batterien laden“.
Vorsicht
Beschädigungsgefahr durch umkippendes
Gerät, Batterien nur ausbauen, wenn am
Gerät ein Reinigungskopf angebracht ist.

Intelligent Key abziehen.
 Gerät ca. 2 m nach vorne schieben, da-
mit die Lenkrollen nach hinten zeigen.
 Reinigungskopf ablassen.
 Frisch- und Schmutzwassertank ent-
leeren.
 Verriegelung des Tanks lösen und
Tank hochschwenken.
 Kabel vom Minuspol der Batterie ab-
klemmen.
 Restliche Kabel von den Batterien ab-
klemmen.
 Halteklötze oder Schaumstoffteile ab-
ziehen.
 Batterien herausnehmen.
Vorsicht
Beim Aus- und Einbau der Batterien kann
der Stand der Maschine instabil werden,
auf sicheren Stand achten.

Verbrauchte Batterien gemäß den gel-
tenden Bestimmungen entsorgen.
Für einen zuverlässigen Betrieb des Gerä-
tes können mit dem zuständigen Kärcher-
Verkaufshaus Wartungsverträge abge-
schlossen werden.
Bei Frostgefahr:

Frisch- und Schmutzwassertank ent-
leeren.
 Gerät in einem frostgeschützten Raum
abstellen.
Reinigungskopf ausbauen
Batterien
Hinweise auf der Batterie, in der
Gebrauchsanweisung und in der
Fahrzeugbetriebsanleitung beach-
ten
Augenschutz tragen
Kinder von Säure und Batterien
fern halten
Explosionsgefahr
Feuer, Funken, offenes Licht und
Rauchen verboten
Verätzungsgefahr
Erste Hilfe
Warnvermerk
Entsorgung
Batterie nicht in Mülltonne werfen
Empfohlene Batterien B 60
Bestell-Nr. Beschreibung
6.654-141.0 1) 105 Ah - wartungsfrei 12 V*
6.654-242.0 2) 170 Ah - wartungsfrei 6 V**
6.654-124.0 3) 180 Ah - wartungsfrei 6 V**
6.654-086.0 4) 180 Ah - wartungs-
arm 6 V**
Batterie einsetzen und anschließen
Batterien ausbauen
Wartungsvertrag
Frostschutz
