- 2
1 Hebel Saugbalkenabsenkung
2 Deckel Schmutzwassertank
3 Halteschiene für Homebase
4 Flusensieb
5 Schmutzwassertank Spülystem (Opti-
on)
6 Flexibler Verschluss Spülsystem (Opti-
on)
7 Verriegelung Schmutzwassertank
8 Schwimmer
9 Schubbügel
10 Grobschmutzsieb
11 Schmutzwassertank
12 Einfüllöffnung Frischwassertank
13 Saugschlauch Reinigungsmittel (nur
bei Variante DOSE)
14 Reinigungsmittelflasche (nur bei Vari-
ante DOSE)
15 Verschluss Frischwassertank mit Filter
16 Halter Reinigungsmittelflasche
17 Frischwassertank
18 Verriegelung des Tanks
19 Reinigungskopf (Abbildung symbo-
lisch) *
20 Bürstenwalzen (BR-Variante), Schei-
benbürsten (BD-Variante) *
21 Grobschmutzbehälter (nur BR)
22 Batteriepolsicherung
23 Batterie *
24 Füllstandsanzeige Frischwasser
25 Pedal zum Anheben/Absenken des
Reinigungskopfes
26 Hebel zur Verstellung Bürstenanpress-
druck
27 Drehgriff zum Neigen des Saugbalkens
28 Flügelmuttern zum Befestigen des
Saugbalkens
29 Saugschlauch
30 Saugbalken *
31 Anschlusskabel für Ladegerät
32 Füllautomatik Frischwassertank (Opti-
on)
33 Regulierknopf Wassermenge
34 Fahrhebel
35 Bedienpult
36 Abstellfläche für Reinigungsset „Home-
base Box“
37 Kabelhaken
38 Ablassschlauch Schmutzwasser mit
Dosiereinrichtung
* nicht im Lieferumfang
– Bedienelemente für den Reinigungs-
prozess sind gelb.
– Bedienelemente für die Wartung und
den Service sind hellgrau.
Bedien- und Funktionselemente

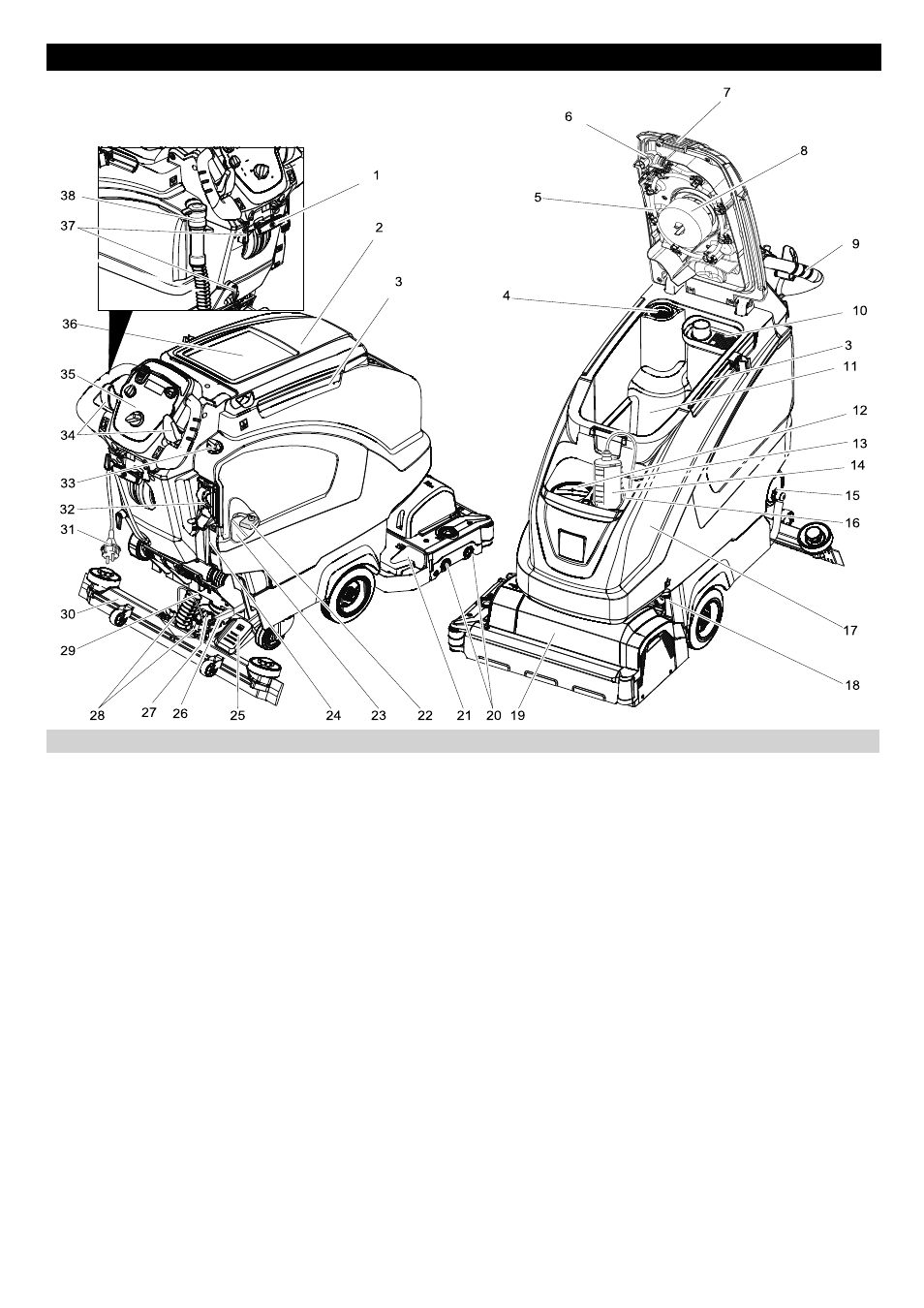

Abbildung Scheuersaugmaschine
Farbkennzeichnung
4 DE
