Karcher B 60 W Bp DOSE Scheibe - Handbuch (Seite 9)

- 7

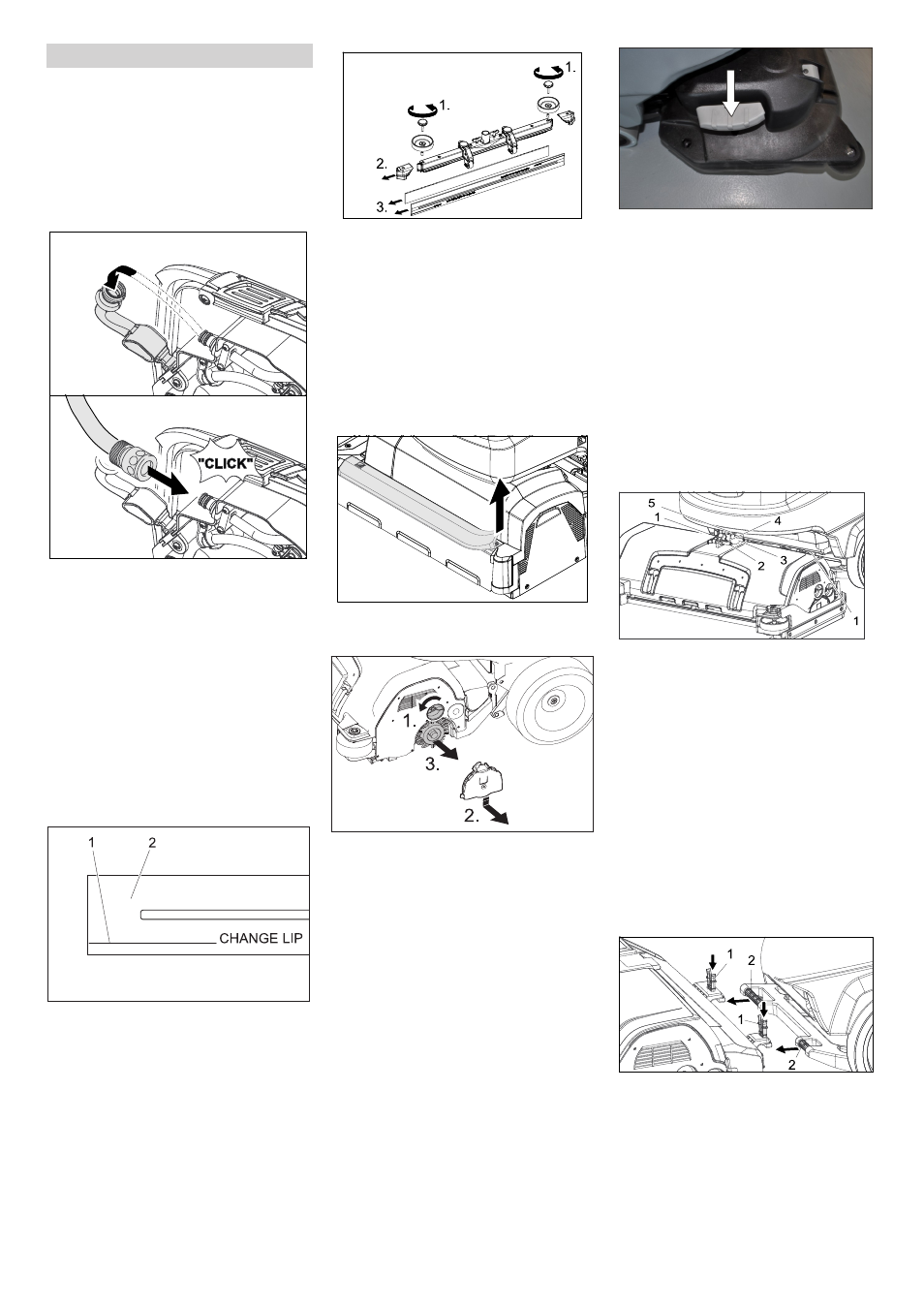

 Schmutzwasser ablassen, siehe Ab-
schnitt „Schmutzwasser ablassen“.
 Deckel Schmutzwassertank öffnen.
 Flexiblen Verschluss vom Spülsystem
abziehen.
 Wasserschlauch mit dem Spülsystem
verbinden.
 Deckel Schmutzwassertank schießen,
bis er auf dem flexiblen Verschluss auf-
liegt.
 Wasserzulauf öffnen und Schmutzwas-
sertank ca. 30 Sekunden spülen.
Spülvorgang bei Bedarf 2 bis 3 mal wie-
derholen.
 Wasserzulauf schließen und Schlauch
wieder vom Gerät trennen.
 Flexiblen Verschluss wieder auf An-
schluss aufstecken. Deckel vom
Schmutzwassertank ein Spalt zum
Austrocknen offen lassen.
1 Verschleißmarke
2 Sauglippe
Die Sauglippen müssen ausgetauscht oder
gewendet werden, wenn sie bis zur Ver-
schleißmarke abgenützt sind.

Saugbalken abnehmen.
 Sterngriffe herausschrauben.
 Kunststoffteile abziehen.
 Sauglippen abziehen.
 Neue oder gewendete Sauglippen ein-
schieben.
 Kunststoffteile aufschieben.
 Sterngriffe einschrauben und festziehen.
 Gummileiste abziehen und Rinne mit
einem Lappen reinigen. Nach der Rei-
nigung Gummileiste gleichmäßig wie-
der aufdrücken.
 Reinigungskopf anheben.
 Verriegelung des Lagerdeckels lösen.
 Lagerdeckel nach unten drücken und
abziehen.
 Bürstenwalze herausziehen.
Hinweis: Die Bürstenwalzen austau-
schen, wenn die Borstenlänge 10 mm
erreicht hat.
 Neue Bürstenwalze einsetzen.
 Lagerdeckel in umgekehrter Reihenfol-
ge wieder befestigen.
 Vorgang auf der gegenüberliegenden
Seite wiederholen.
 Reinigungskopf anheben.
 Pedal Bürstenwechsel über den Wider-
stand hinaus nach unten drücken.
 Scheibenbürste seitlich unter dem Rei-
nigungskopf herausziehen.
 Neue Scheibenbürste unter den Reini-
gungskopf halten, nach oben drücken
und einrasten.
 Gerät ca. 2 m nach vorne schieben, da-
mit die Lenkrollen nach hinten zeigen.
 Pedal zum Absenken des Reinigungs-
kopfs etwas nach unten drücken, dann
nach links bewegen. Dadurch wird das
Pedal entriegelt. Pedal langsam nach
oben lassen.
Hubarm des Reinigungskopfes geht
nach unten.
1 Federelement
2 Sicherungsstift
3 Abdeckung Klemmenkasten
4 Raste Sicherungsstift
5 Exzenterhebel
 Abdeckung des Klemmenkastens ab-
nehmen.
 Reinigungskopf mittig vor das Gerät le-
gen.
 Stromversorgungskabel des Reini-
gungskopfs mit dem Gerät verbinden.
 Abdeckung des Klemmenkastens an-
bringen.
 Schlauchkupplung am Reinigungskopf
mit dem Schlauch am Gerät verbinden.
1 Federelement
2 Schubbügel
 Schubbügel in die Aufnahme des Reini-
gungskopfs schieben.
 Federelemente nach unten schieben
und einrasten.
Wartungsarbeiten
Schmutzwassertank Spülystem (Option)
Sauglippen austauschen oder wenden
Wasserverteilerrinne reinigen
Bürstenwalzen austauschen
Scheibenbürste austauschen
Reinigungskopf einbauen
9 DE
