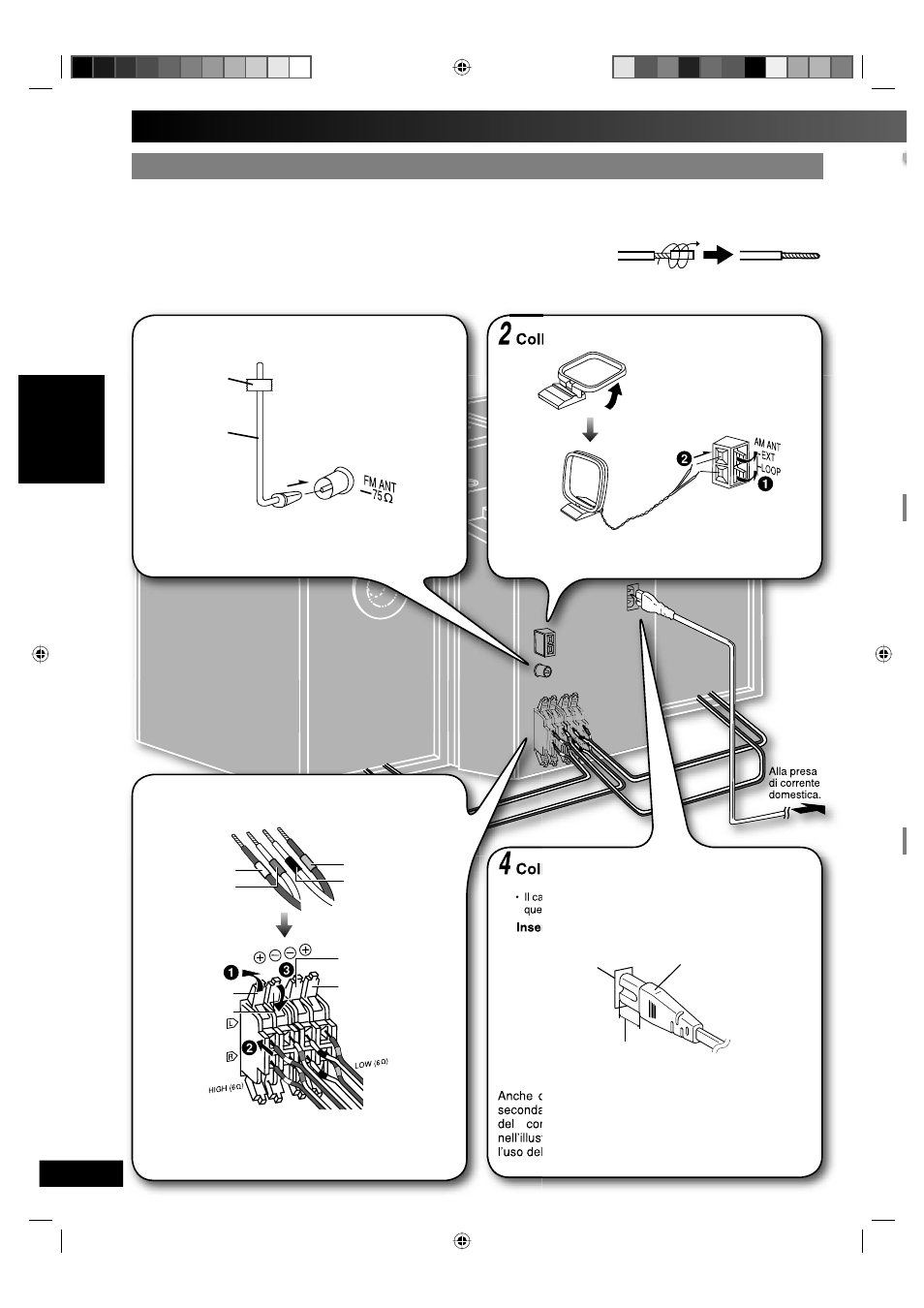

Operazioni preliminari
Alla presa
di corrente
domestica.
4
Collegare il cavo di alimentazione.
• Il cavo di alimentazione in dotazione è soltanto per l’uso con
questo sistema. Non usarlo con altre apparecchiature.
Inserimento del connettore
Connettore
3,5 mm circa
Anche quando il connettore è perfettamente inserito, a
seconda del tipo di presa utilizzata, la parte anteriore
del connettore potrebbe sporgere come mostrato
nell’illustrazione. Ciò non costituisce alcun problema per
l’uso dell’apparecchio.
Presa
Antenna AM a quadro
2
Collegare l’antenna AM a quadro.
1
Collegare l’antenna FM interna.
Nastro
adesivo
Antenna FM
interna
Fissare l’antenna ad una parete o colonna, in una
posizione che permette la ricezione dei segnali radio con
la quantità minima di interferenza.
3
Collegare i cavi dei diffusori.
I cavi con le piastrine di riconoscimento bianca e blu sono per
l’alta frequenza. I cavi con le piastrine di riconoscimento rosse e
nere sono per la bassa frequenza.
Il collegamento sbagliato può danneggiate il sistema.
Rosso
Nero
Bianco
Blu
Grigio (+)
Blu (–)
Nero (–)
Rosso (+)
Mettere l’antenna sulla sua base. Tenere il cavo
dell’antenna lontano da altri fi li e cavi.
Fase Fase 11
- Collegamento - Collegamento
Collegare il cavo di alimentazione ad una presa di corrente domestica soltanto dopo aver completato tutte le altre
connessioni.
Preparazione
Torcere l’estremità del rivestimento di vinile dei cavi dei diffusori e toglierla.
OPPURE
Nel caso in cui i cavi dei diffusori non hanno rivestimento di vinile, collegarli
direttamente ai terminali.
Collegamento delle antenne opzionali C
A
•
•
•
•
Fase 2
- Inserire le batterie nel telecomando
Fase 3
- Disattivazione della funzione di dimostrazione
