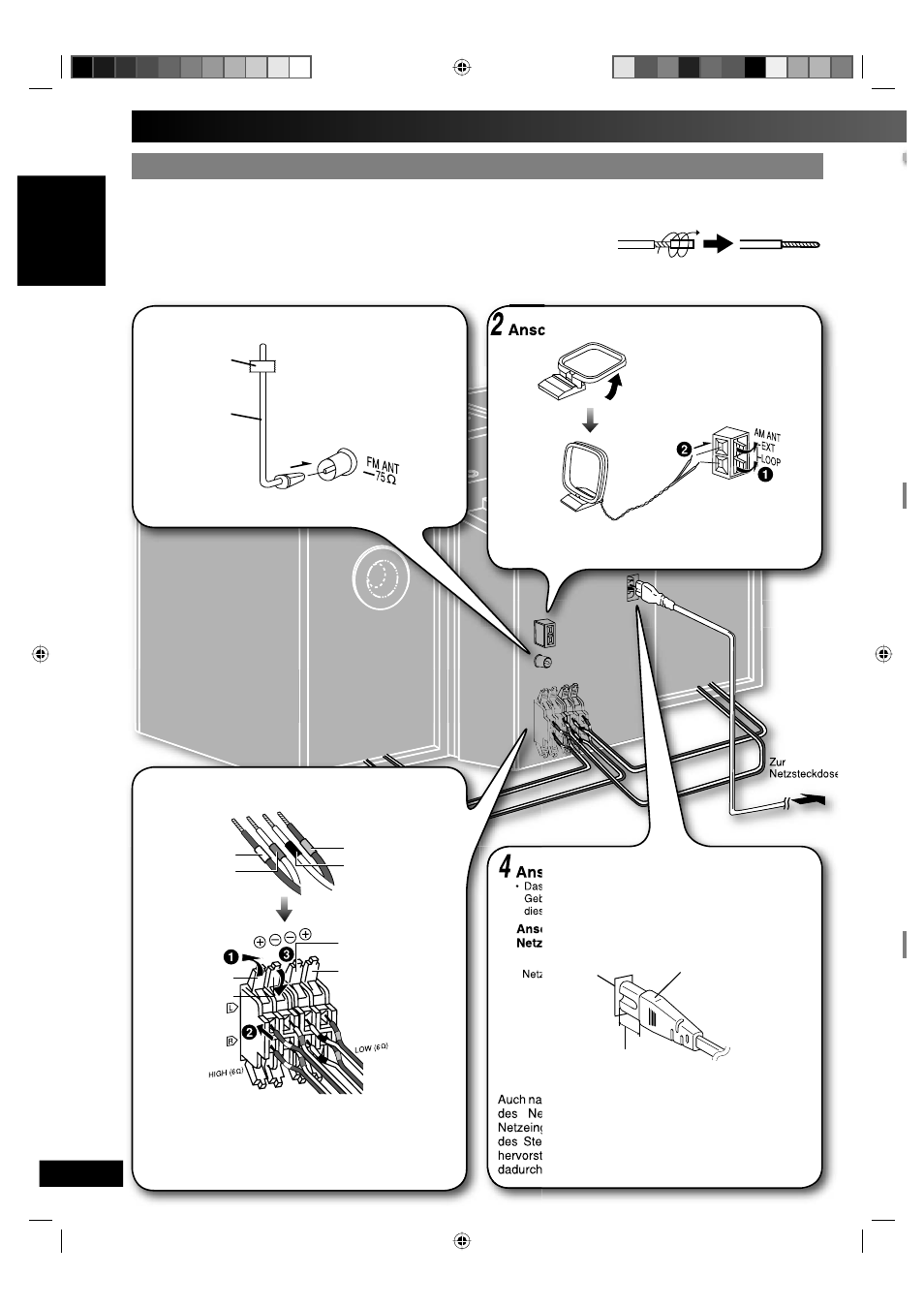

Erste Schritte
Zur
Netzsteckdose
4
Anschließen des Netzkabels.
• Das mitgelieferte Netzkabel ist ausschließlich für den
Gebrauch mit dieser Anlage bestimmt. Verwenden Sie
dieses Netzkabel auf keinen Fall für andere Geräte.
Anschließen des Steckverbinders an den
Netzeingang
Auch nach einwandfreiem Anschluss des Steckverbinders
des Netzkabels kann es je nach Ausführung des
Netzeingangs am Gerät vorkommen, dass der vordere Teil
des Steckverbinders geringfügig aus dem Netzeingang
hervorsteht. Die einwandfreie Gerätefunktion wird
dadurch jedoch nicht beeinträchtigt.
Steckverbinder
ca. 3,5 mm
Netzeingang
MW-Rahmenantenne
2
Anschließen der MW-Rahmenantenne.
Optionale Antennenanschlüsse O
U
•
•
•
•
Schritt 2
- Einlegen der Batterien in die Fernbedienung
Schritt 3
- Demonstrations-Funktion
1
Anschließen der UKW-Zimmerantenne.
Klebeband
UKW-
Zimmerantenne
Befestigen Sie die Antenne an einer Wand oder Säule,
wo es möglichst wenige Empfangsstörungen gibt.
3
Anschließen der Lautsprecherkabel.
Kabel mit weißen und blauen Aufklebern sind für die
hohen Frequenzen bestimmt.
Kabel mit roten und schwarzen Aufklebern sind für die
tiefen Frequenzen bestimmt.
Durch einen unsachgemäßen Anschluss kann die
Anlage beschädigt werden.
Rot
Schwarz
Weiß
Blau
Grau (+)
Blau (–)
Schwarz (–)
Rot (+)
Stellen Sie die Rahmenantenne auf ihrer Unterlage auf.
Halten Sie das Antennenkabel von anderen Drähten und
Kabeln fern.
Schrit Schritt t 11
- Herstellen der Verbindung - Herstellen der Verbindung
Schließen Sie das Netzkabel erst an, nachdem alle anderen Verbindungen vorgenommen wurden.
Vorbereitung
Entfernen Sie die Vinylspitze mittels Drehbewegung von den Lautsprecherkabeln.
ODER
Falls die Lautsprecherkabel keine Vinylspitzen besitzen, verbinden Sie sie direkt
mit den Anschlüssen.
