Seite 12: Allumez le téléviseur
12
4
4
3
1
2
VIDEO IN
AUDIO OUT
L
R
HDMI
(ARC)
HDMI
OPTICAL
OUT
SUBWOOFER
3
6
5
2
1
4
3
3
3
R
L
R
L
Ω
Ω
Ω
Ω
3
CENTER
SURROUND
FRONT
Ω
75
FM ANT

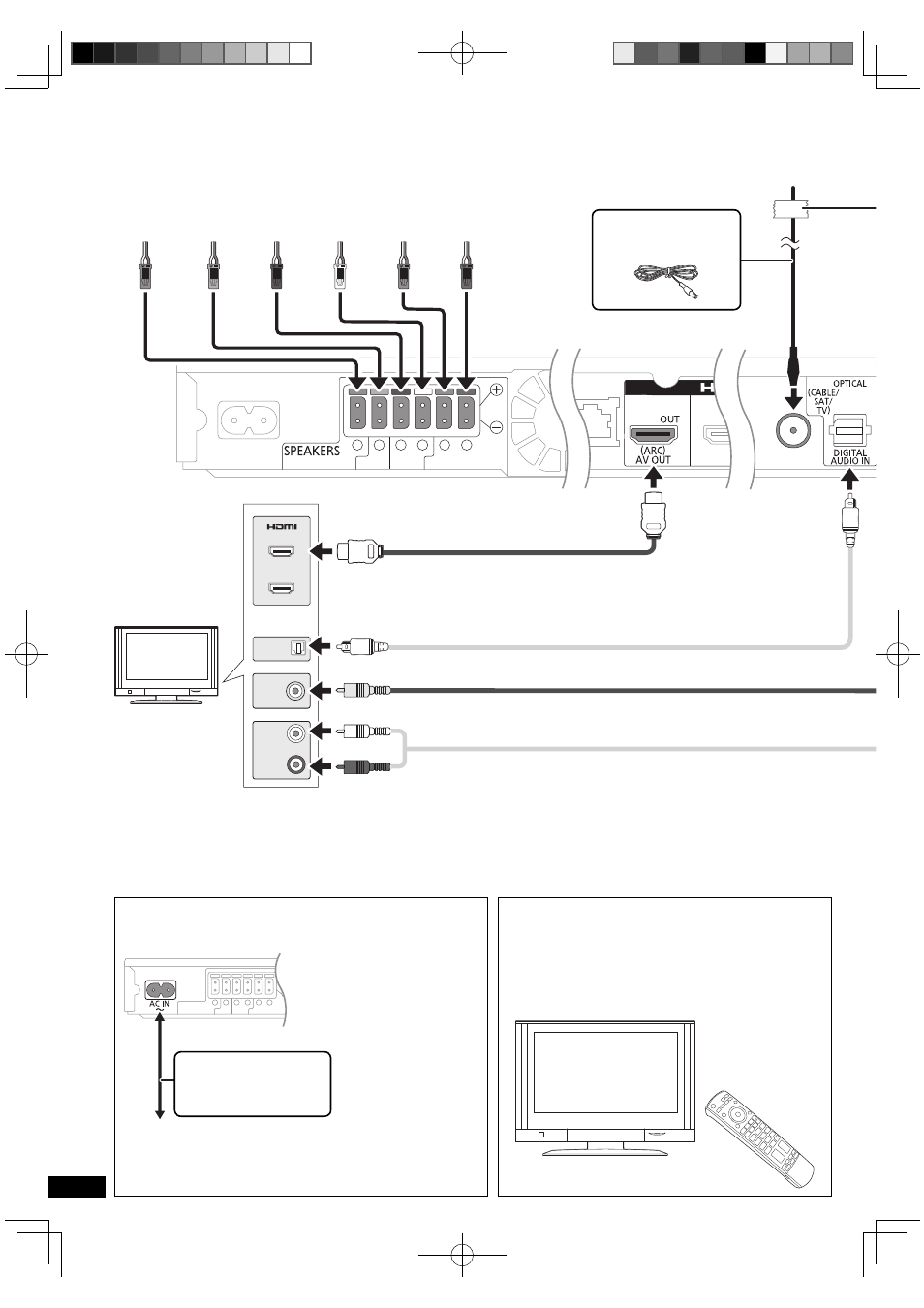

Connectez les câbles, selon la couleur ou selon les numéros indiqués dans
l’illustration ci-dessus, aux prises appropriées sur le panneau arrière de l’appareil.
Appareil principal
VIOLET
VERT
ROUGE
BLANC
GRIS
BLEU
Connectez les câbles
Pour plus de détails, référez-vous au mode d’emploi.
Antenne FM intérieure
(fournie)
Téléviseurs
Câble audio numérique optique (non fourni)
Allumez l’unité principale
Connectez le fi l secteur CA
Connectez le fi l à l’unité
principale avant de connecter à
la prise secteur CA.
Cordon d’alimentation
secteur (fourni)
Vers une prise secteur CA
Allumez le téléviseur
Allumez votre téléviseur et sélectionnez le mode d’entrée
vidée approprié (ex. VIDEO 1, AV 1, HDMI, etc.) pour
adapter les connexions à cet appareil.
Câble audio (non fourni)
*
1
Vérifi ez que le câble de connexion vidéo est
conçu pour visionner des photos/vidéos à partir
d’un iPod/iPhone.
Il est possible de visionner des vidéos en 3D et des photos en 3D en
connectant cet appareil à un téléviseur prenant en charge la 3D.
Câble HDMI (non fourni)
(Recommandé pour une image d’excellente qualité)
Si la prise HDMI est labélisée “HDMI (ARC)”, vous pouvez bénéfi cier des images
et du son du téléviseur à l’aide du seul câble HDMI.
Si la prise HDMI n’est pas labélisée “HDMI (ARC)”, un “Câble audio” ou
un “Câble audio numérique optique” est nécessaire pour entendre le son
provenant du téléviseur.
Câble vidéo*
1
(non fourni)
