Nem Indstillingsoversigt
Indstillingsrækkefølgen
Klargøring af højttalere
Se nedenfor
Placér højttalerne
Se nedenfor
Klargøring af højttalere
Der henvises til etiketten bag på højttaleren før tilslutning
af det relevante kabel.
Kontrollér højttalertypen på etiketten bag på højttaleren.
Højttalere
Front-højttalere
FRONT/AVANT
Center-højttaleren
CENTER/CENTRE
Surround Sound-højttalerne
SURROUND/AMBIOPHONIE

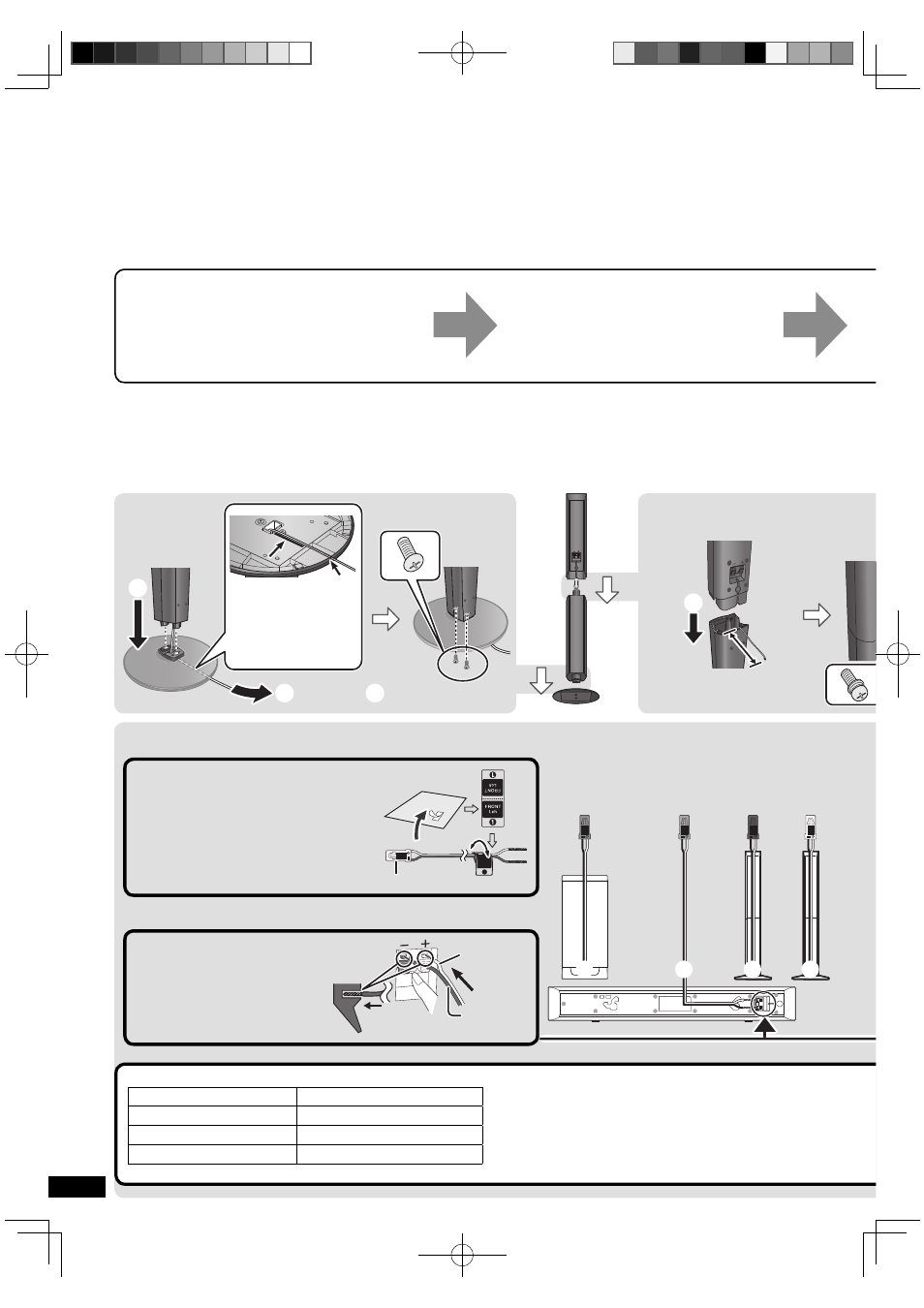

Sæt et mærkat på hvert
højttalerkabel ved at sætte det
nummererede klistermærke
på det sted, der er angivet i
tegningen. Sørg for, at nummeret
på klistermærket passer med
nummeret i den indtegnede cirkel
på tegningen.
Tilslutning af højttalerkabler.
Isæt ledningen. Pas på ikke
at skubbe ledningen forbi
isoleringen.
:
Hvid
: Blå linje
f.eks. Front-højttalere Lch
TRYK!
Front-
højttalere
Center-
højttaleren
Subwoofer
TRIN 3
TRIN 4
TRIN 1
TRIN 2
HVID
Hvid
Blå linje
Stram godt.
Lav en afstand på
ca. 80 mm
Standere
Højttalerfødde
højttalere
Lch
HVID
Rch
RØD
GRØN
LILLA
Front-
højttalere
Under sokkelfoden
Træk kablet langs
kanalen, og skub det
ind i rillen.
