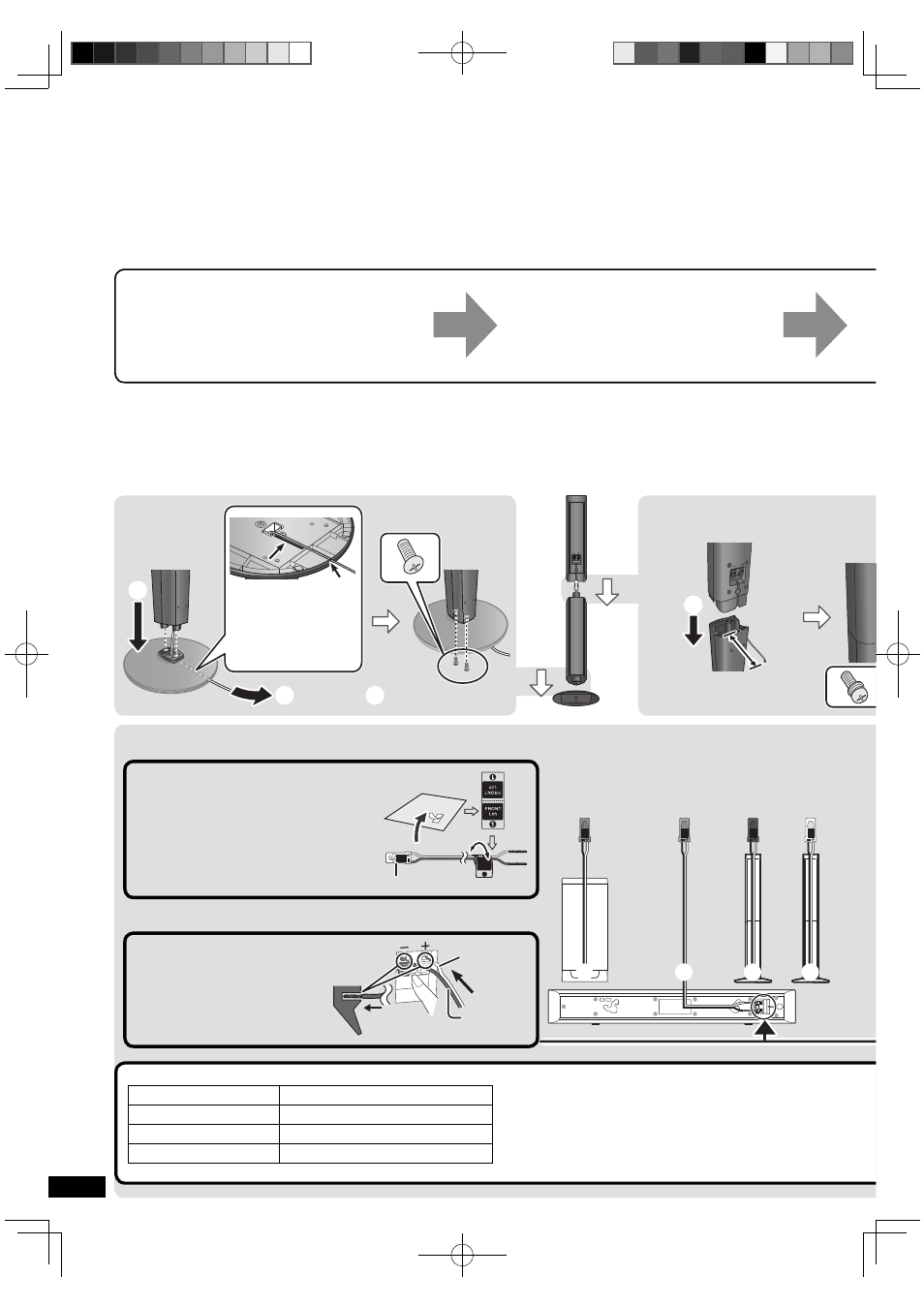

Guide enkel inställning
Inställningsfl öde
Hur du förbereder
högtalarna
Se nedan
Sätt högtalarna
på plats
Se nedan
Hur du förbereder högtalarna
Se den bakre etiketten på högtalaren innan du ansluter
motsvarande kabel.
Kontrollera typen av högtalare med etiketten på baksidan
av högtalaren.
Högtalare
Främre högtalare
FRONT/AVANT
Center högtalare
CENTER/CENTRE
Surround högtalare
SURROUND/AMBIOPHONIE
Sätt en numrerad klisteretikett på
varje högtalarkabel i den position
som visas på bilden. Se till att
numren på etiketterna matchar det
cirkelmarkerade numret på bilden.
Hur du ansluter högtalarkablarna.
Sätt in kontakten så långt det går,
men inte så sladdens isolering
kan skadas.
:
Vit
: Blå kabel
t. ex. Främre högtalare Lch
TRYCK!
Främre
högtalare
Center
högtalare
Subwoofer
STEG 3
STEG 4
STEG 1
STEG 2
VIT
Vit
Blå kabel
Dra åt ordentligt.
Lämna cirka 80 mm
Hållare
Bottenplatta
högtalare
Lch
VIT
Rch
RÖD
GRÖN
LILA
Främre högtalare
Baksidan av basen
Dra kabeln rakt längs
med ledningen och
skjut in i spåret.
