Panasonic SCBTT770EG - Handbuch (Seite 20)

20
4
4
3
1 2
VIDEO IN
AUDIO OUT
L
R
HDMI
(ARC)
HDMI
OPTICAL
OUT
SUBWOOFER
3
6 5 2 1 4 3
3 3 R L R L Ω Ω Ω Ω 3
CENTER SURROUND FRONT Ω 75
FM ANT
     

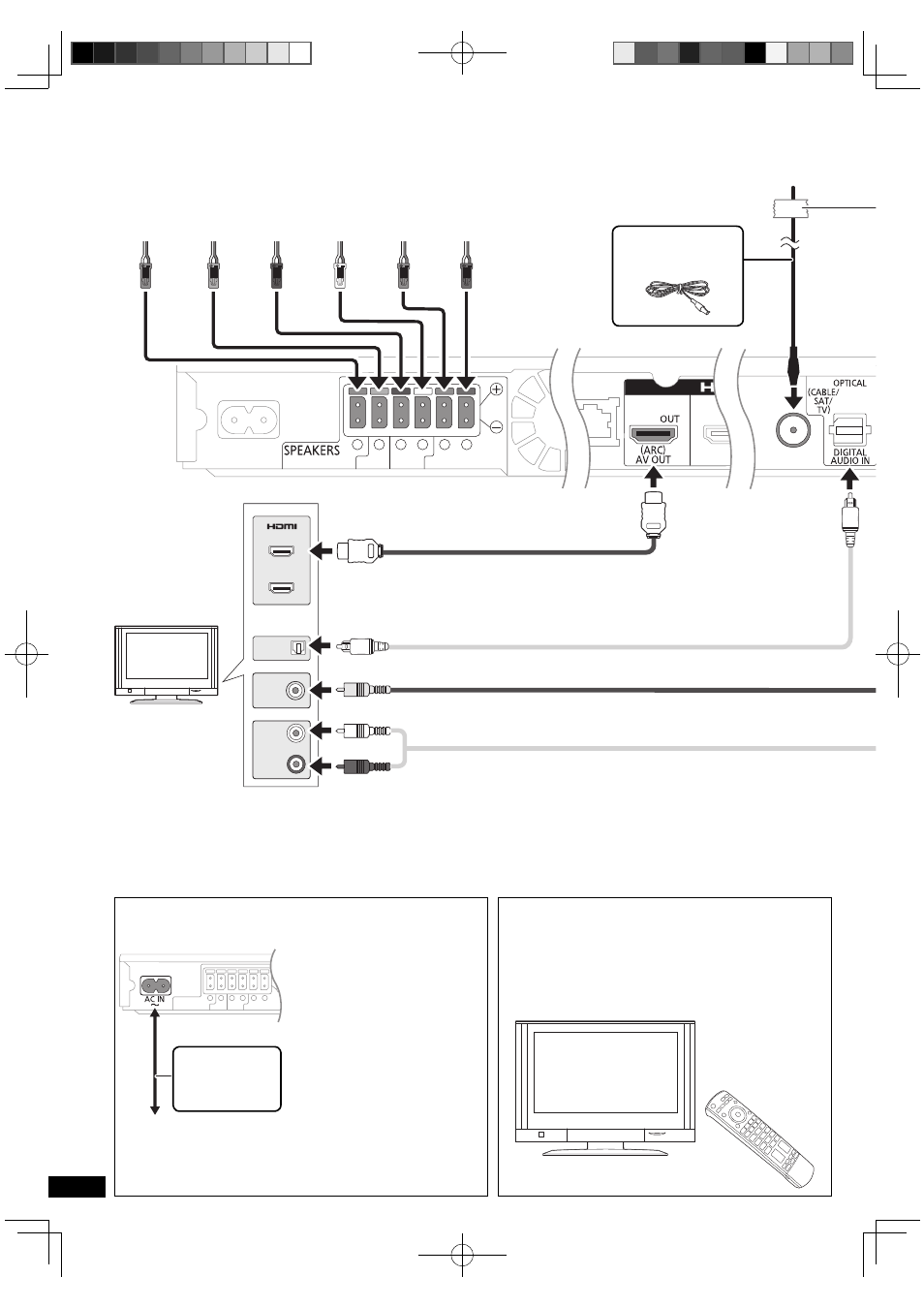

Sluit de kabels op basis van kleur of nummer, zoals aangegeven in de bovenstaande
afbeelding, aan op de daarvoor bestemde aansluitingen in het achterpaneel van het apparaat.
Hoofdapparaat
PAARS GROEN ROOD WIT GRIJS BLAUW
De kabels aansluiten
Voor gedetailleerde informatie, de gebruiksaanwijzing raadplegen.
FM binnenantenne
(bijgeleverd)
Televisie
Optische digitale audiokabel (niet bijgeleverd)
Het hoofdapparaat aanzetten
Sluit het netsnoer aan
Sluit het snoer eerst aan op het
hoofdapparaat voordat u het
hoofdapparaat aansluit op de
wandcontactdoos.
Netsnoer
(bijgeleverd)
Naar een wandcontactdoos
Zet de TV aan
Zet uw TV aan en kies de juiste video-ingangsmodus
(bijv. VIDEO 1, AV 1, HDMI enz.) afhankelijk van de
aansluitingen op dit apparaat.
Audiokabel (niet bijgeleverd)
* 1 Zorg ervoor dat de videokabelverbinding
gemaakt is om foto’s/video’s te maken
vanaf de iPod/iPhone.
Het is mogelijk om 3D-video’s en 3D-foto’s af te spelen door dit toestel
op een 3D-compatibele TV aan te sluiten.
HDMI-kabel (niet bijgeleverd)
(Aanbevolen voor beeld van hoogste kwaliteit)
Als de HDMI-aansluiting het label “HDMI (ARC)” heeft, kunt u met een enkele
HDMI-kabel van beeld en geluid van uw TV genieten.
Als de HDMI-aansluiting niet het label “HDMI (ARC)” heeft, is een “Audiokabel”
nodig, of een “Optische digitale audiokabel” om van het geluid van uw TV te
kunnen genieten.
Videokabel* 1
(niet bijgeleverd)
