Anslut kablarna, Sätt igång huvudenheten, Anslut nätkabeln – Panasonic SCBTT770EG Benutzerhandbuch
Seite 24: Sätt på tv:n
24
4
4
3
1
2
VIDEO IN
AUDIO OUT
L
R
HDMI
(ARC)
HDMI
OPTICAL
OUT
SUBWOOFER
3
6
5
2
1
4
3
3
3
R
L
R
L
Ω
Ω
Ω
Ω
3
CENTER
SURROUND
FRONT
Ω
75
FM ANT

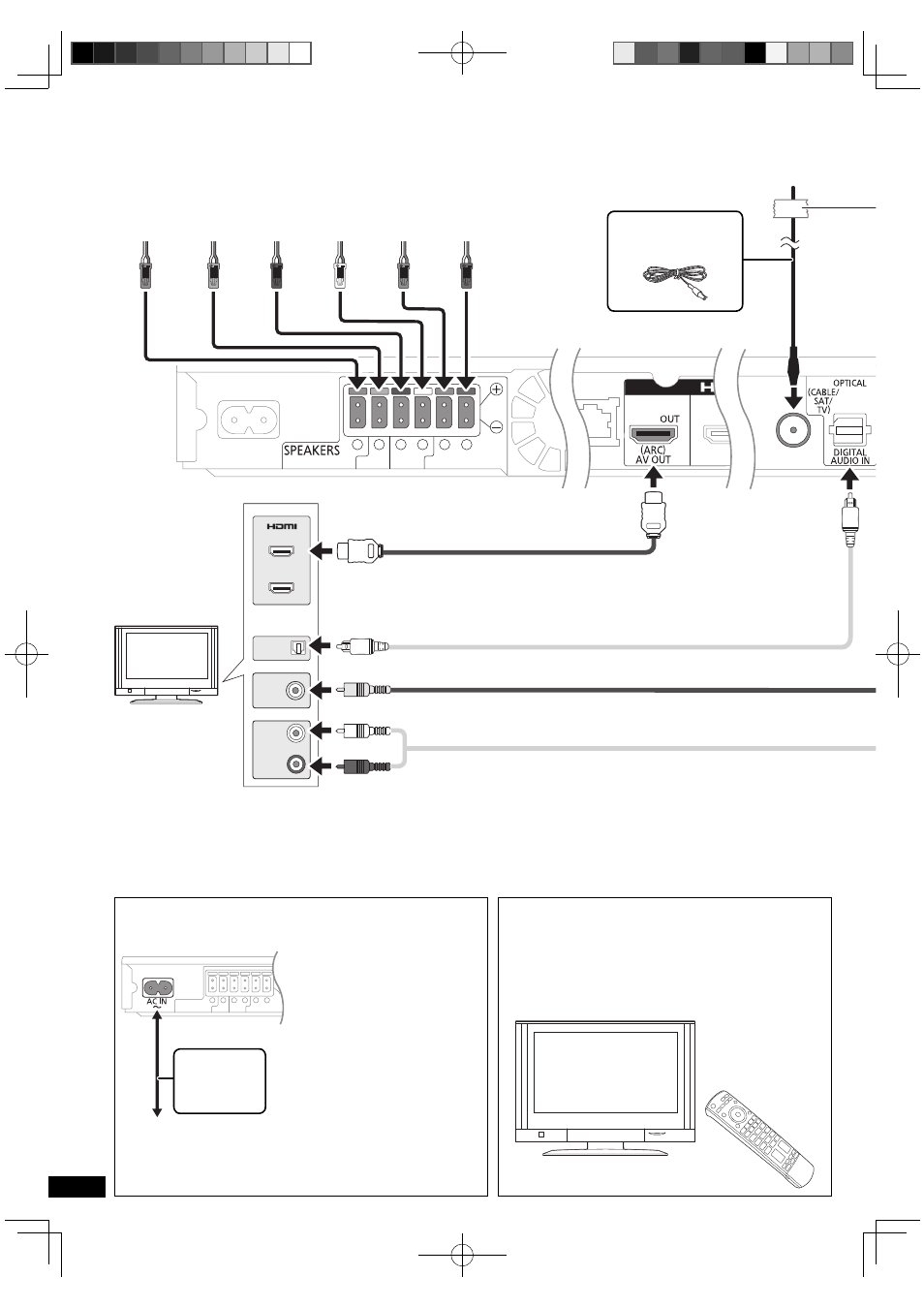

Anslut kablarna efter färg eller efter de nummer som anges på bilden ovan
till lämpligt uttag på enhetens baksida.
Huvudenhet
LILA
GRÖN
RÖD
VIT
GRÅ
BLÅ
Anslut kablarna
Se bruksanvisningen för ytterligare information.
FM-inomhusantenn
(medföljer)
TV
Optisk digital ljudkabel (medföljer inte)
Sätt igång huvudenheten
Anslut nätkabeln
Anslut kabeln till huvudenheten
innan du ansluter till nätuttaget.
Nätsladd
(medföljer)
Till vagguttag
Sätt på TV:n
Sätt på din TV och välj lämpligt videoingångsläge (t. ex.
VIDEO 1, AV 1, HDMI, osv.) som passar anslutningarna
till denna enhet.
Ljudkabel (medföljer inte)
*
1
Se till att videokabelns ansluts för att se
foton/video från iPod/iPhone.
Det går att spela upp 3D-videor och 3D-stillbilder genom att ansluta
enheten till en 3D-kompatibel TV.
HDMI-kabel (medföljer inte)
(Rekommenderas för högsta bildkvalitet)
Om HDMI-utgången är märkt “HDMI (ARC)”, kan du lyssna på ljud och se bilder på
TV med endast en HDMI-kabel.
Om HDMI-utgången inte är märkt “HDMI (ARC)”, krävs en “Ljudkabel” eller
“Optisk digital ljudkabel” för att lyssna på ljud från TV.
Videokabel*
1
(medföljer inte)
