Axiale Extensometer
Konfiguration
22
Bei falschem Umgang können die Extensometerarme beschädigt
werden.
Übermäßige Drehmomente auf den Extensometerarmen können den
Extensometer beschädigen.
Wenn Sie die Kopfschrauben lösen oder anziehen, dürfen Sie das
Extensometergehäuse nicht festhalten. Verwenden Sie einen verstellbaren
Schraubenschlüssel oder einen Befestigungsadapter, um den
Extensometerarm zu halten. Lösen und ziehen Sie nur diejenigen
Kopfschrauben am Arm an, die mit dem Schraubenschlüssel gehalten
werden.
Führen Sie folgende Verfahren zum Austauschen der Messerschneiden
aus:
1. Bringen Sie die Arme des Extensometers in die Nullposition.
Abhängig vom Extensometer kann dies mittels des
Nullreferenzstifts, des Stoppblocks oder einer besonderen
Vorrichtung geschehen. Siehe "Nullreferenz" auf
2. Greifen Sie die Seiten des oberen Arms oder des
Befestigungsadapters mit einem kleinen verstellbaren
Schraubenschlüssel.

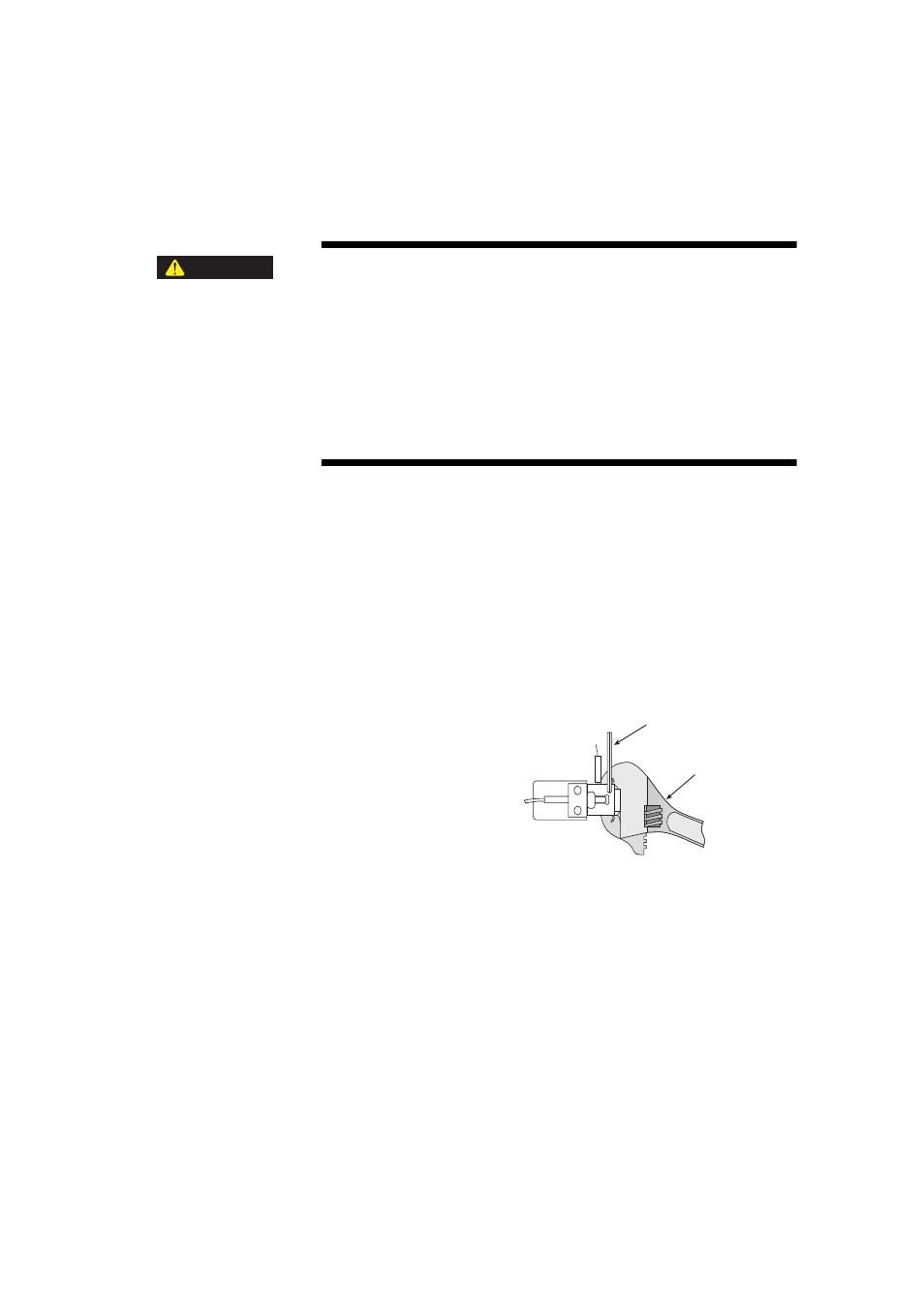

3. Lösen Sie die Kopf-
schrauben mit einem
Sechskantschlüssel
gerade soweit, dass Sie
die Messerschneiden
entfernen können.
Halten Sie den
Extensometerarm oder
den Befestigungs-
adapter mit einem Schraubenschlüssel fest.
4. Wiederholen Sie die Schritte 2 und 3, um alle Kopfschrauben am
unteren Extensometerarm zu lösen.
5. Ziehen Sie die vorhandene Messerschneide heraus.
Hinweis:
Wenn Sie Hochleistungsmesserschneiden oder
Messerschneiden mit Überlänge verwenden, so befinden sich die
Kontaktschneiden nicht genau im Mittelpunkt, um die richtige
Messlänge beizubehalten. Die Ausrichtung der Messerschneiden
variiert in Abhängigkeit vom verwendeten Extensometermodell.
ACHTUNG
Sechskant-
schraubenschlüssel
justierbarer
Schraubenschlüssel
