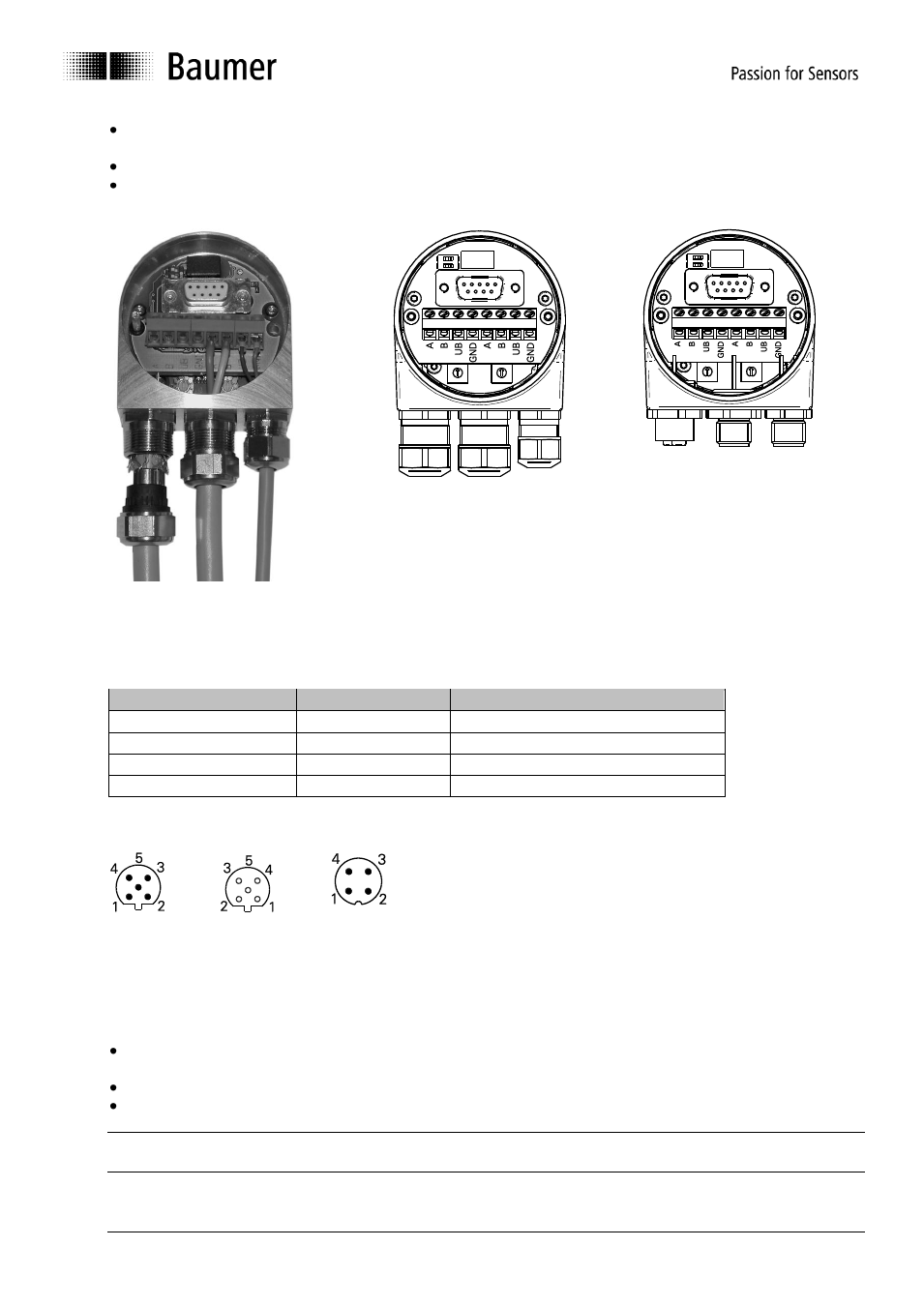

Adern auf dem kürzesten Weg von der Kabelverschraubung an die Klemmleiste einführen. Zulässige
Aderquerschnitte beachten, bei flexiblen Adern Aderendhülsen verwenden.
Überkreuzungen der Datenleitungen mit der Leitung der Versorgungsspannung muss vermieden werden.
Nicht benützte Kabelverschraubung mit Verschlussbolzen verschliessen (Lieferumfang).
1
2
3
Kabelverschraubung
M12-Stecker
Anschlussbelegung
M12 Stecker
Klemme:
Erklärung
M12, 4-polig: Pin 1
UB
Betriebsspannung 10...30 VDC
M12, 4-polig: Pin 3
GND
Masseanschluss bezogen auf UB
M12, 5-polig: Pin 2
A
Negative serielle Datenleitung
M12, 5-polig: Pin 4
B
Positive serielle Datenleitung
M12-Stecker
Für serielle Datenleitung
Für Betriebsspannung
Stift
Buchse
Klemmen mit gleicher Bezeichnung sind intern miteinander verbunden und funktionsidentisch.
Die internen Klemmverbindungen UB-UB und GND-GND dürfen mit max. je 1 A belastet werden.
Signale A und B sind jeweils mit einer 100 nH Induktivität entkoppelt.
Zusammenbau von Basisgeber und Bushaube:
Bushaube vorsichtig auf den D-SUB Stecker vom Basisgeber aufstecken, dann erst über den
Dichtgummi drücken und nicht verkanten.
Befestigungsschrauben gleichsinnig fest anziehen.
Bushaube muss vollständig am Gehäuse des Basisgebers anliegen und fest mit ihm verschraubt sein
Drehgebergehäuse und Schirmgeflecht des Anschlusskabels sind nur dann optimal verbunden, wenn die
Bushaube vollständig auf dem Basisgeber aufliegt (Formschluss).
