Manuelle Analyse der Ergebnisse
192 Serie FTB-7000
Berechnung von Ereignisentfernungen und relativen Leistungen
Berechnung von Ereignisentfernungen und
relativen Leistungen
Die OTDR-Testanwendung berechnet automatisch die Position eines
Ereignisses und zeigt diese Entfernung in der Ereignistabelle an.
Sie können die Position eines Ereignisses sowie die Entfernung zwischen
Ereignissen manuell abrufen. Sie können ebenfalls verschiedene
Leistungsmesswerte anzeigen.
Entfernungen und relative Leistungen entsprechen der X-Achse bzw. der
Y-Achse.
Berechnen der Entfernung zu einem Ereignis und des
zugehörigen relativen Leistungspegels ändern:

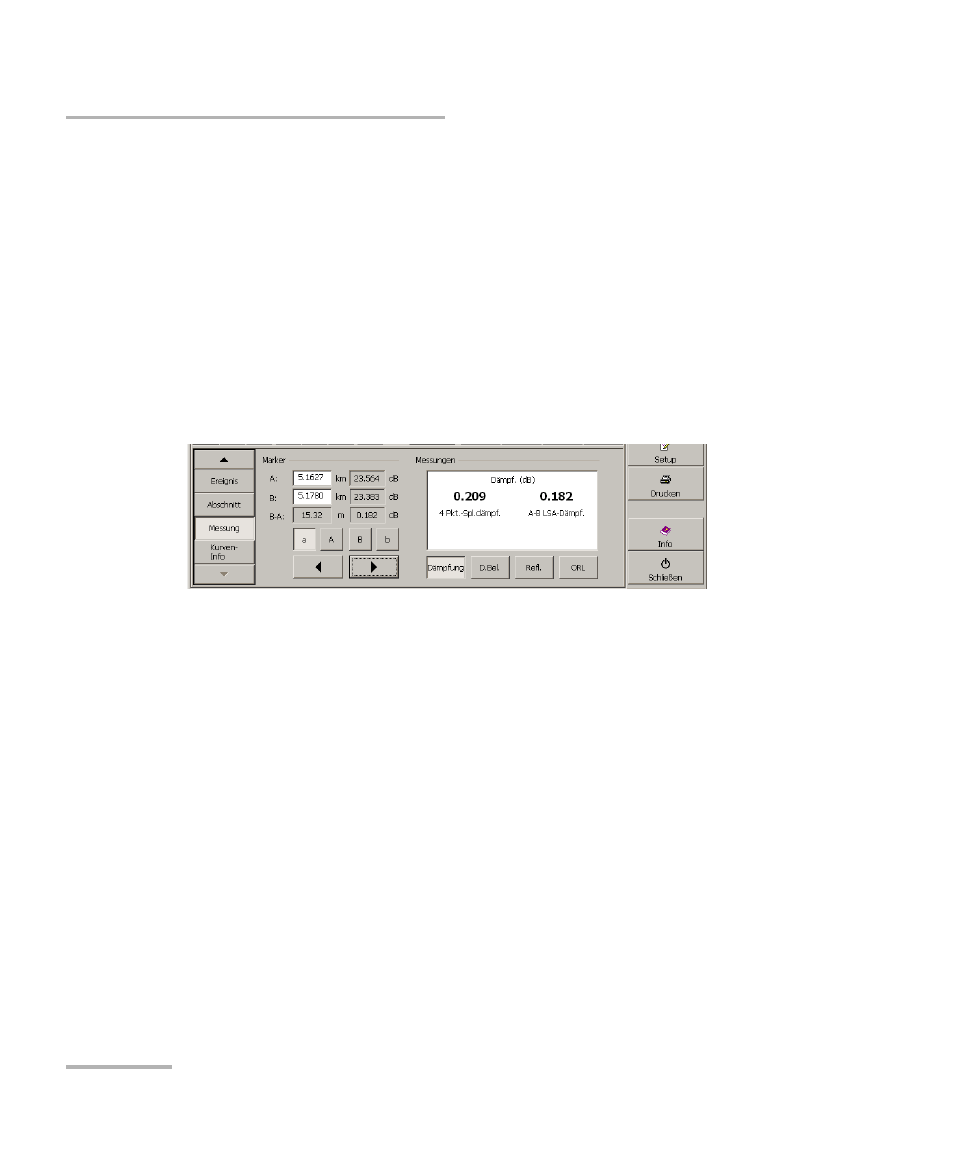

1. Wählen Sie im Hauptfenster die Grafikseite und berühren Sie die
Schaltfläche Messen.
2. Setzen Sie Marker A an den Anfang des Ereignisses. Weitere
Informationen über Marker entnehmen Sie Verwendung von Markern
auf Seite 191.
