KB (E3.1 + E5.1) 11/2014
Seite 18/99
2.3 KB (E5.1) 240 / 400 / 720: Seitliches Bedienfeld rechts (Option)
(8)
(7)
(9)
(10)

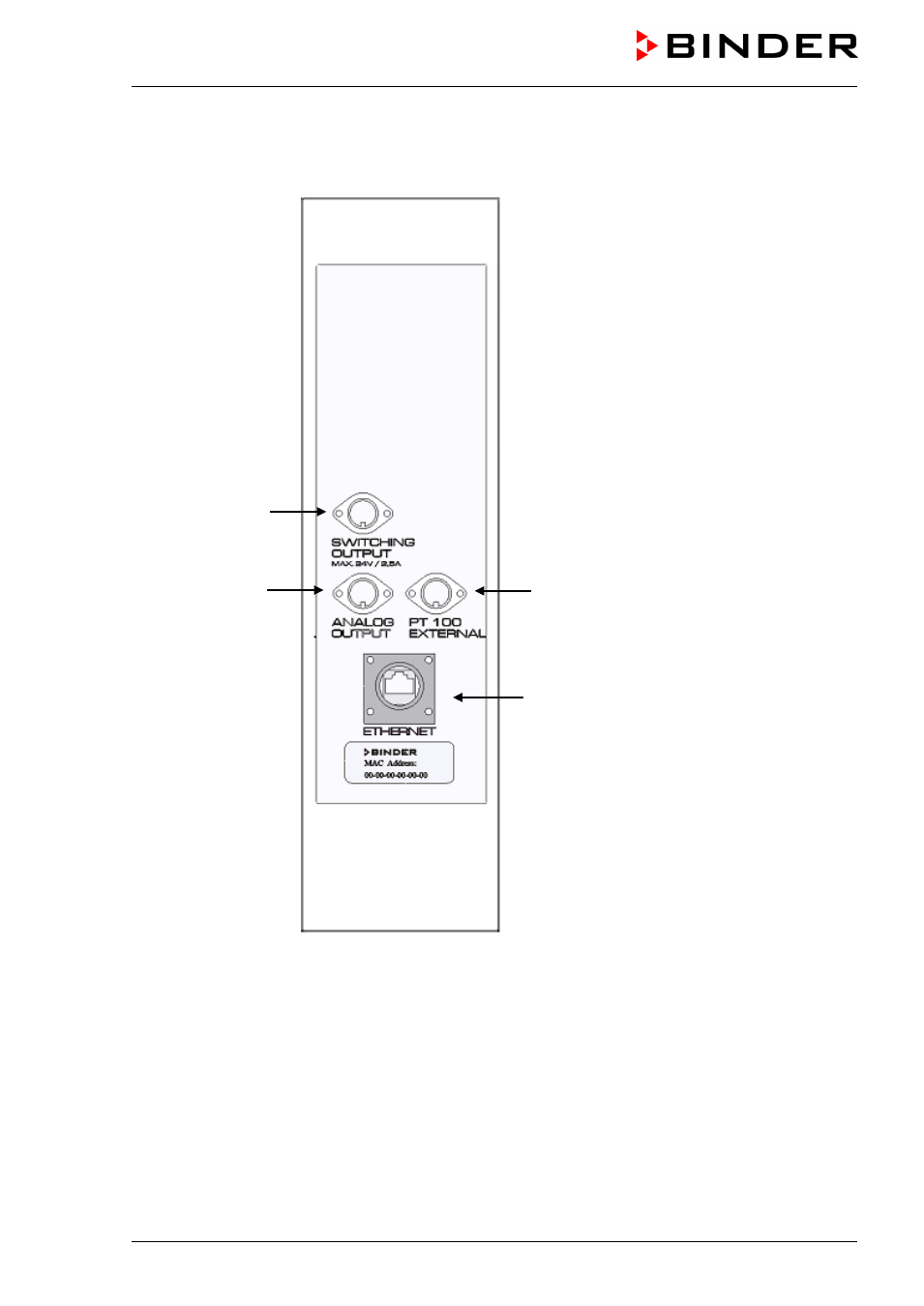

Abbildung 6: Seitliches Bedienfeld an der rechten Seite des Kältemoduls
mit Optionen Analogausgang, Schaltausgänge über Steuerkontakte,
Ethernet-Schnittstelle und zusätzlicher Pt 100 Sensor
(7)
DIN-Buchse Analogausgang 4-20 mA (Option)
(8)
DIN-Buchse Schaltausgänge über Steuerkontakte (Option)
(9)
DIN-Buchse zusätzlicher Pt 100 Temperatursensor (Option)
(10)
Ethernet-Schnittstelle mit Angabe der MAC Adresse (Option)
