KB (E3.1 + E5.1) 11/2014 Seite 69/99
14.3.2 TWW Klasse 3.2
Beim TWW Kl. 3.2 wird entsprechend ein Minimalwert für die Temperatur eingestellt, der durch dessen
Regelung nicht unterschritten wird. Diese Sicherung gegen unzulässige Temperaturunterschreitung dient
z.B. als Schutz empfindlicher Kulturen gegen Auskühlung. Bei Einstellung des Drehknopfes (12) auf
Position 1 ist der TWW Kl. 3.2 ohne Wirkung. Wird er etwas niedriger als auf die am Regler gewählte
Solltemperatur eingestellt, fungiert er als Gutschutz.
Wenn der TWW Kl. 3.2 die Regelung übernommen hat, erkennbar am Aufleuchten der roten
Alarmleuchte, bei KB (E5.1) zusätzlich durch Summer und Meldung „TEMP ALARM“ im Display 2,
müssen folgende Schritte durchgeführt werden:
•
Summer mit Taste EXIT ausschalten (nur KB (E5.1)).
• Gerät vom Netz trennen.
• Ursache der Störung durch eine Fachkraft untersuchen und beheben lassen.
• Gerät wie in Kap. 5 beschrieben wieder in Betrieb nehmen.
Einstellung:
Um zu kontrollieren, bei welcher Temperatur der TWW Klasse 3.2 anspricht, muss das Gerät in Betrieb
genommen und der gewünschte Sollwert am Temperaturregler eingestellt werden.
Die Einteilung auf der Skala von 1 bis 10 entspricht dem Temperaturbereich von -40 °C bis +160 °C und
dient als Einstellhilfe.
•
Den Drehknopf des TWW mit einer Münze auf Position 1 einstellen
(Thermostat ohne Wirkung)
• Nach Einregelung auf den vorgewählten Sollwert den TWW bis zum
Schaltpunkt zurückstellen (Drehen im Uhrzeigersinn)
• Der Schaltpunkt ist am Aufleuchten der roten Alarmleuchte erkennbar, bei KB
(E5.1) zusätzlich durch Summer und Meldung „TEMP ALARM“ im Display 2
• Die optimale Einstellung des TWW ergibt sich durch Drehen des Drehknopfes
gegen den Uhrzeigersinn um etwa zwei Teilstriche der Skalierung, wodurch
die rote Alarmleuchte erlischt.

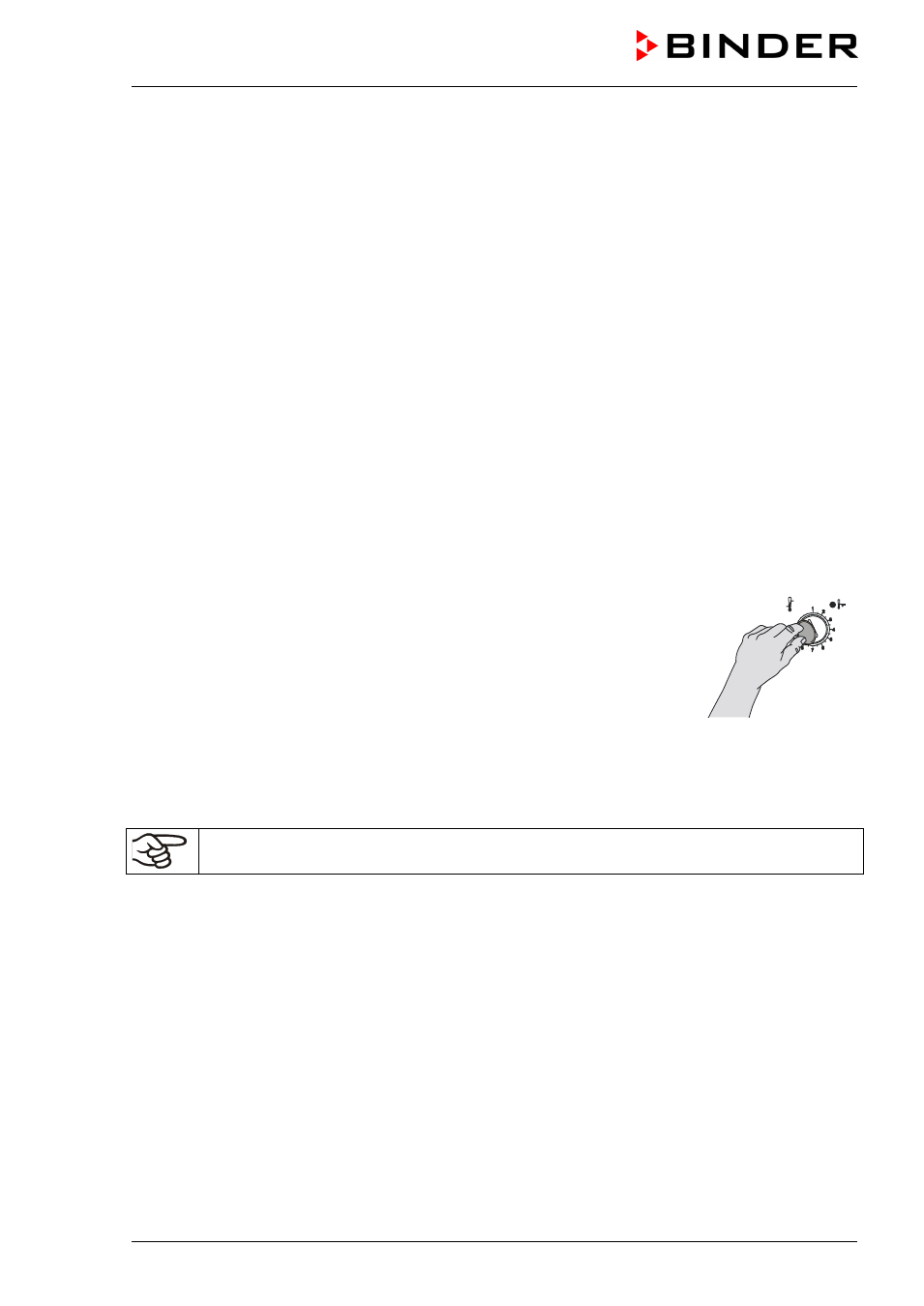

Abbildung 17: Einstellung des TWW Klasse 3.2
Einstellung regelmäßig überprüfen und bei Änderungen des Sollwertes oder der Beladung
anpassen.
Funktionsüberprüfung:
Prüfen Sie den TWW Klasse 3.2 in angemessenen Abständen auf seine Funktionstüchtigkeit. Es wird
empfohlen, diese Überprüfung auch betriebsmäßig von dem autorisierten Bedienungspersonal
durchführen zu lassen, z.B. vor Beginn eines längeren Arbeitsprozesses.
