KB (E3.1 + E5.1) 11/2014 Seite 68/99
14.3.1 TWW Klasse 3.1
Bei Einstellung des Drehknopfes (11) auf Endanschlag (Position 10) fungiert der TWW Kl. 3.1 als
Geräteschutz. Wird er etwas höher als auf die am Regler gewählte Solltemperatur eingestellt, fungiert er
als Gutschutz.
Wenn der TWW Kl. 3.1 die Regelung übernommen hat, erkennbar am Aufleuchten der roten
Alarmleuchte, bei KB (E5.1) zusätzlich durch Summer und Meldung „TEMP ALARM“ im Display 2,
müssen folgende Schritte durchgeführt werden:
•
Summer mit Taste EXIT ausschalten (nur KB (E5.1)).
• Gerät vom Netz trennen.
• Ursache der Störung durch eine Fachkraft untersuchen und beheben lassen.
• Gerät wie in Kap. 5 beschrieben wieder in Betrieb nehmen.
Einstellung:
Um zu kontrollieren, bei welcher Temperatur der TWW Klasse 3.1 anspricht, schalten Sie das Gerät ein
und stellen Sie den gewünschten Sollwert am Temperaturregler ein.
Die Einteilung auf der Skala von 1 bis 10 entspricht dem Temperaturbereich von 0 °C bis 120 °C und
dient als Einstellhilfe.
•
Den Drehknopf des TWW mit einer Münze auf Endanschlag (Stellung 10)
einstellen (Geräteschutz)
• Nach Einregelung auf den vorgewählten Sollwert den Drehknopf bis zum
Schaltpunkt zurückstellen (Drehen entgegen dem Uhrzeigersinn)
• Der Schaltpunkt ist am Aufleuchten der roten Alarmleuchte erkennbar, bei KB
(E5.1) zusätzlich durch Summer und Meldung „TEMP ALARM“ im Display 2.
• Die optimale Einstellung des TWW ergibt sich durch Drehen des Drehknopfes
im Uhrzeigersinn um etwa zwei Teilstriche der Skalierung, wodurch die rote
Alarmleuchte erlischt.

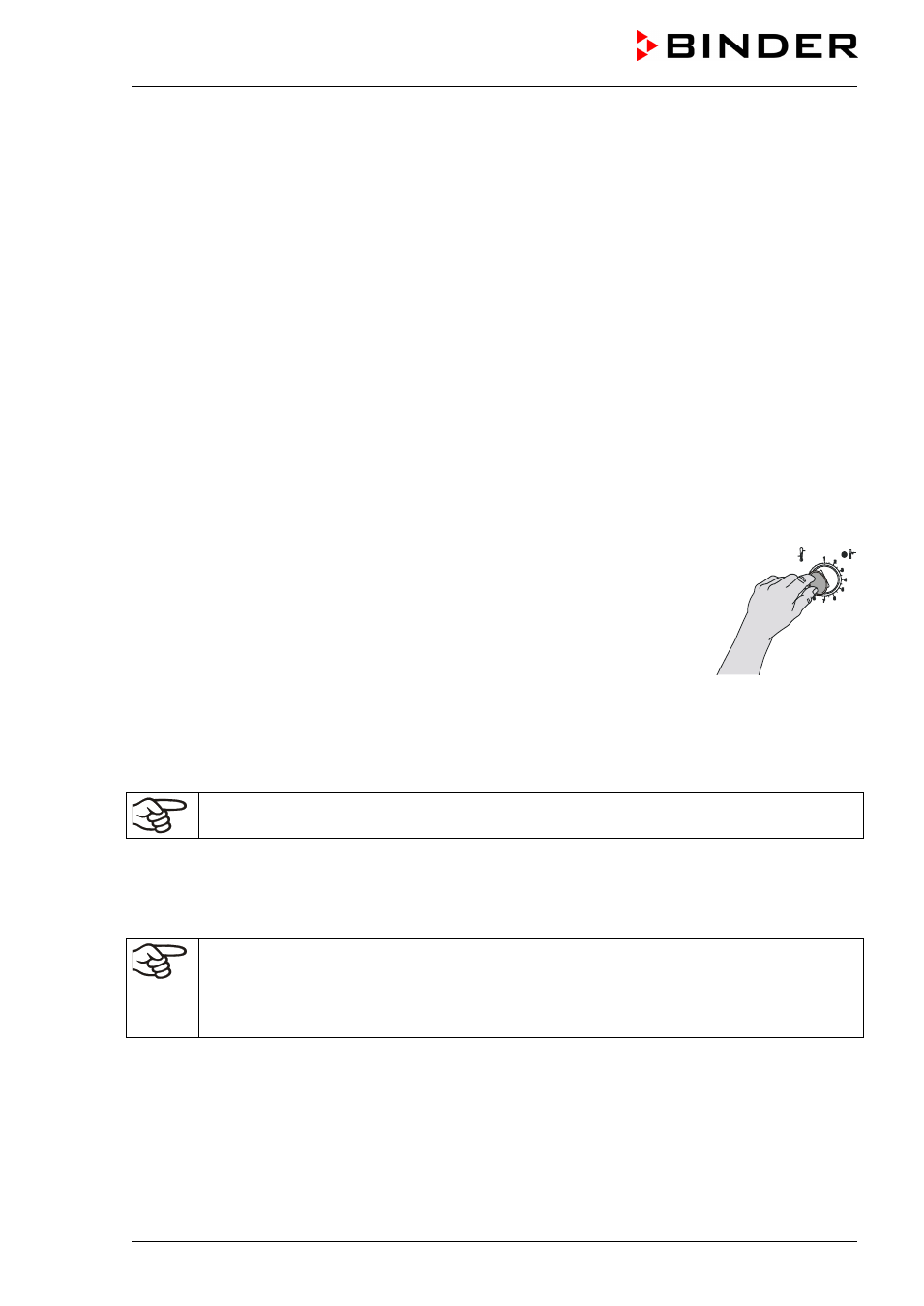

Abbildung 16: Einstellung des TWW Klasse 3.1
Einstellung regelmäßig überprüfen und bei Änderungen des Sollwertes oder der Beladung
anpassen.
Funktionsüberprüfung:
Prüfen Sie den TWW Klasse 3.1 in angemessenen Abständen auf seine Funktionstüchtigkeit. Es wird
empfohlen, diese Überprüfung auch betriebsmäßig von dem autorisierten Bedienungspersonal
durchführen zu lassen, z.B. vor Beginn eines längeren Arbeitsprozesses.
Die Einstellung des Überwachungsreglers (Kap. 14.2) über das Reglermenü ist weiterhin
möglich. Sollten im Menü und am Drehknopf unterschiedliche Werte eingestellt sein, so gilt die
zuerst erreichte. Die zusätzliche Einstellung des TWW Klasse 3.1 über den Drehknopf bietet in
diesem Falle zusätzliche Sicherheit, da sie im Falle der Temperaturüberschreitung eine vom
RD3 Regler unabhängige Abschaltung garantiert.
