KB (E3.1 + E5.1) 11/2014

Seite 73/99

VORSICHT

Kurzschlussgefahr.
Beschädigung des Gerätes.

Nur mitgelieferten Stecker verwenden (Schutzart IP 67). Stecker einstecken und durch

Festschrauben sichern.

Wenn die Steckdose nicht verwendet wird, den Schraubdeckel schließen und durch

Umdrehung sichern.

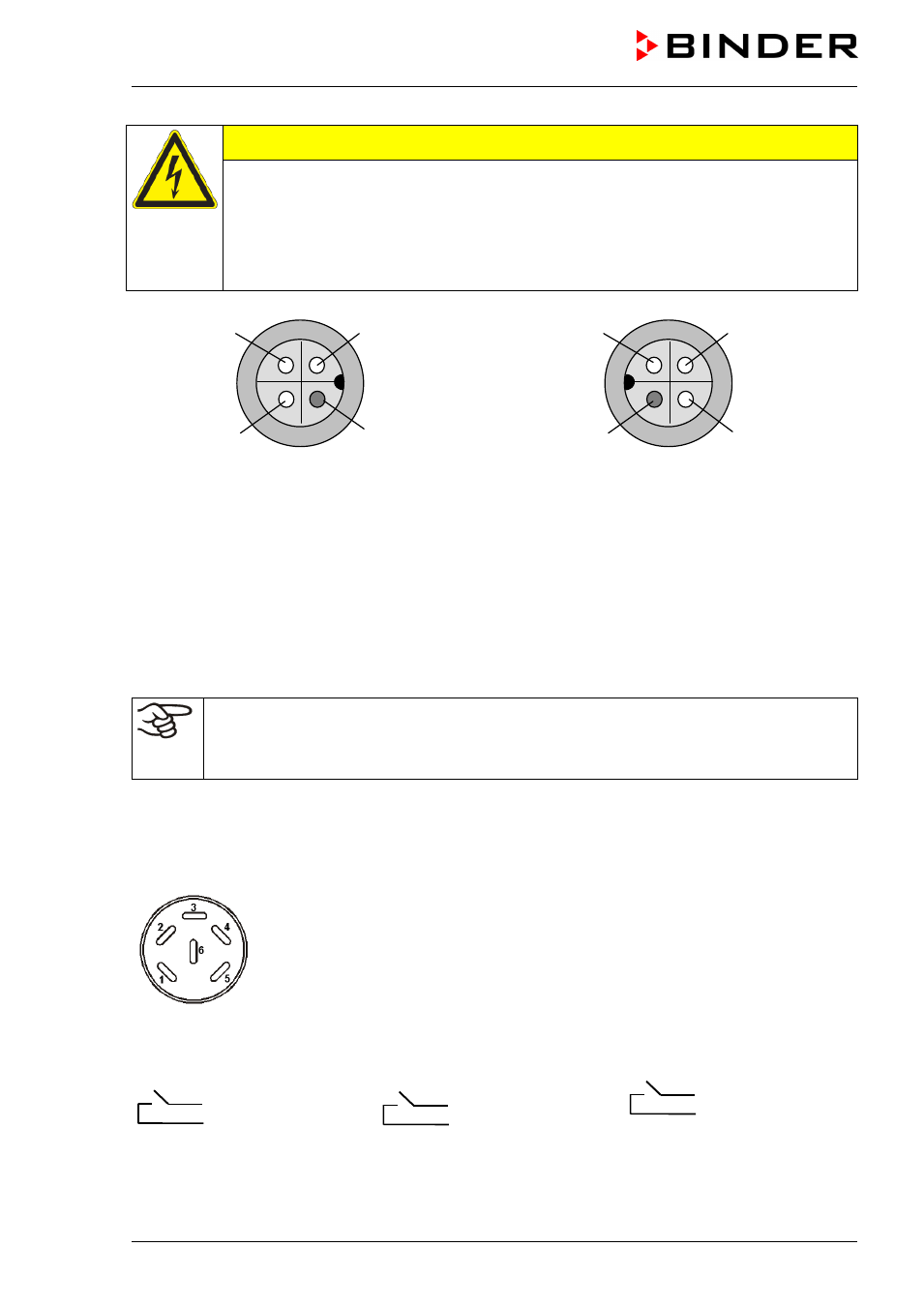

Abbildung 19: Innenraumsteckdose

(Vorderansicht)

Abbildung 20: Mitgelieferter wasserdichter Stecker

(Vorderansicht)


16.6 Schaltausgänge über Steuerkontakte (Option ab Gerätegröße 53)

Die Steuerkontakte 1, 2 und 3 dienen zum Schalten beliebiger Geräte an potentialfreien

Schaltausgängen, die über eine DIN-Buchse (8) im rechten seitlichen Bedienfeld abgreifbar sind. Die

Steuerkontakte ermöglichen ein Programm gesteuertes Ein- und Ausschalten der einzelnen

potentialfreien Schaltausgänge und sind sowohl im Festwert-Eingabemodus (Kap. 6) als auch im

Programmeditor (Kap. 8.2) programmierbar (Schaltzustand

0 = Aus, Schaltzustand 1 = Ein).

Schalten Sie vor Eingabe von Sollwerten im Festwert-Eingabemodus (Kap. 6) oder vor

Eingabe eines Programms über den Programmeditor (Kap. 8) die Wochenprogrammuhr

inaktiv. Andernfalls werden Einstellungen der Steuerkontakte im Festwert-Eingabemodus

bzw. im Programmeditor nicht berücksichtigt.

Der Anschluss erfolgt über eine DIN Buchse.
Bei KB (E3.1) der Größe 53 und 115 befindet sich die DIN Buchse an der Geräterückseite:
Bei KB (E5.1) der Größe 240, 400 und 720 befindet sich die DIN Buchse (8) im rechten seitlichen

Bedienfeld



Abbildung 21: Pinbelegung der DIN Buchse

Ein passender DIN Stecker ist beigefügt.

Steuerkontakt 1

Steuerkontakt 2

Steuerkontakt 3

Pin 1: Pol

Pin 2: Schließer

Pin 3: Pol

Pin 4: Schließer

Pin 5: Pol
Pin 6: Schließer

Schaltzustand Ein:

1xx

Schaltzustand Ein: x

1x

Schaltzustand Ein: xx

1

Pin 1

Pin 2

PE

Pin 3

Pin 2

Pin 1

Pin 3

PE

1
2

1
2

5

6

3
4
