Schaltungsbeispiele
Applikationshandbuch TwinSAFE
37

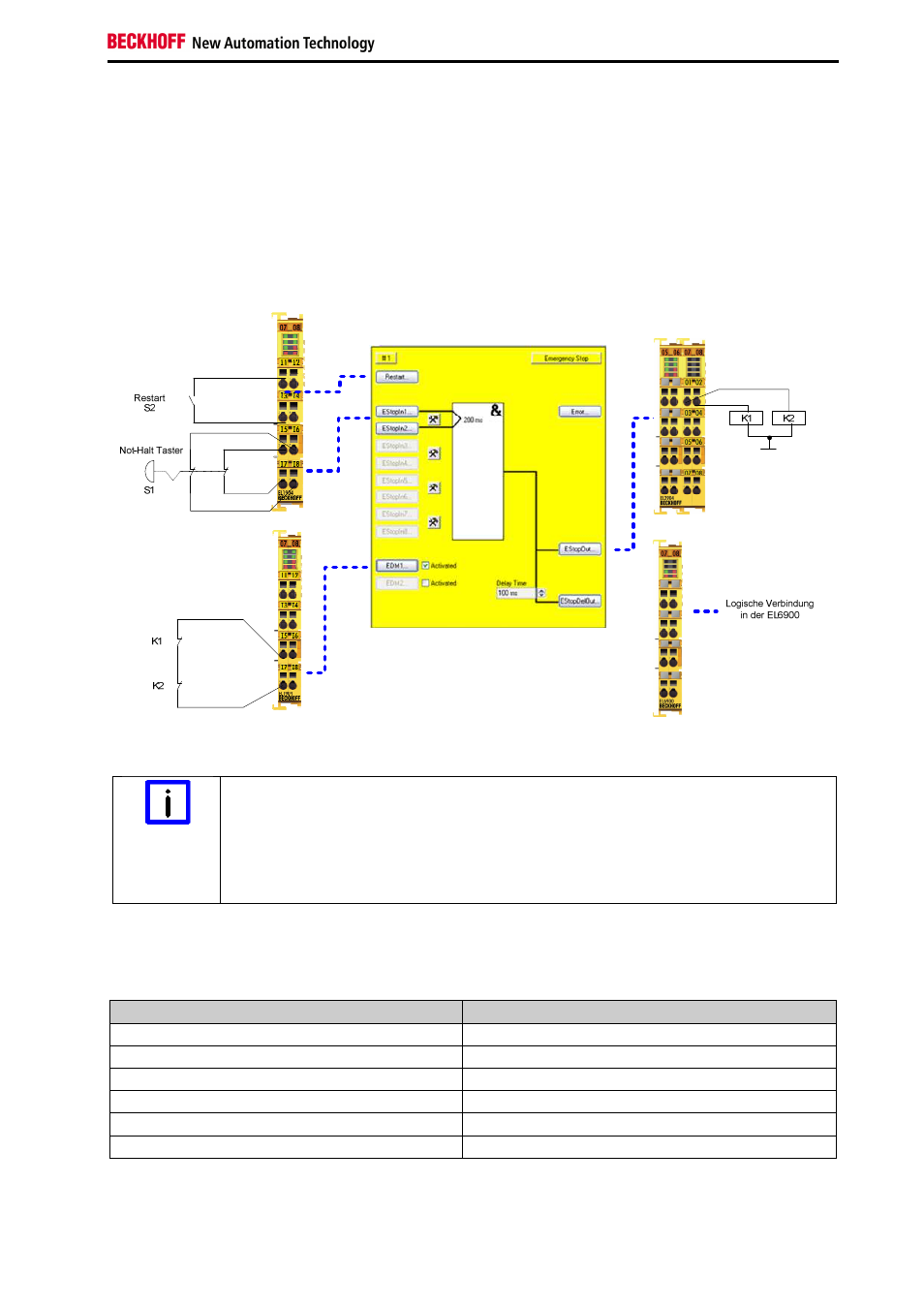

2.6 ESTOP Funktion Variante 6 (Kategorie 3, PL d)
Der Not-Halt-Taster mit zwei Öffnerkontakten, der Restart und der Rückführkreis sind auf sichere Kanäle
einer Eingangsklemme EL1904 verbunden. Die Testung der Signale ist eingeschaltet. Eine Überprüfung
auf Diskrepanz der beiden Not-Halt-Signale wird durchgeführt. Die Schütze K1 und K2 sind auf
unterschiedliche Ausgangskanäle verdrahtet. Die Anschlüsse A2 der beiden Schütze sind zusammen auf
Masse geführt. Für diese Beschaltung ist die Strommessung der Ausgangskanäle abgeschaltet. Die
Testung der Ausgänge ist nicht aktiv.
Hinweis
Kategorie
Diese Struktur ist durch einen möglichen schlafenden Fehler nur bis maximal Kategorie
3 möglich.
Da bei dieser Anwendung die Klemme EL2904 nur SIL2 hat, hat die gesamte Kette nur
SIL2!
2.6.1
Parameter der sicheren Ein- und Ausgangsklemmen (SIL 2)
EL1904 (für alle verwendeten EL1904 gültig)
Parameter
Wert
Sensortest Kanal 1 aktiv
Ja
Sensortest Kanal 2 aktiv
Ja
Sensortest Kanal 3 aktiv
Ja
Sensortest Kanal 4 aktiv
Ja
Logik Kanal 1 und 2
Single Logic
Logik Kanal 3 und 4
Single Logic
