Seite 46
Schaltungsbeispiele
44
Applikationshandbuch TwinSAFE
EL2904
Parameter
Wert
Strommessung aktiv
Ja
Testpulse des Ausgangs aktiv
Ja
2.7.2

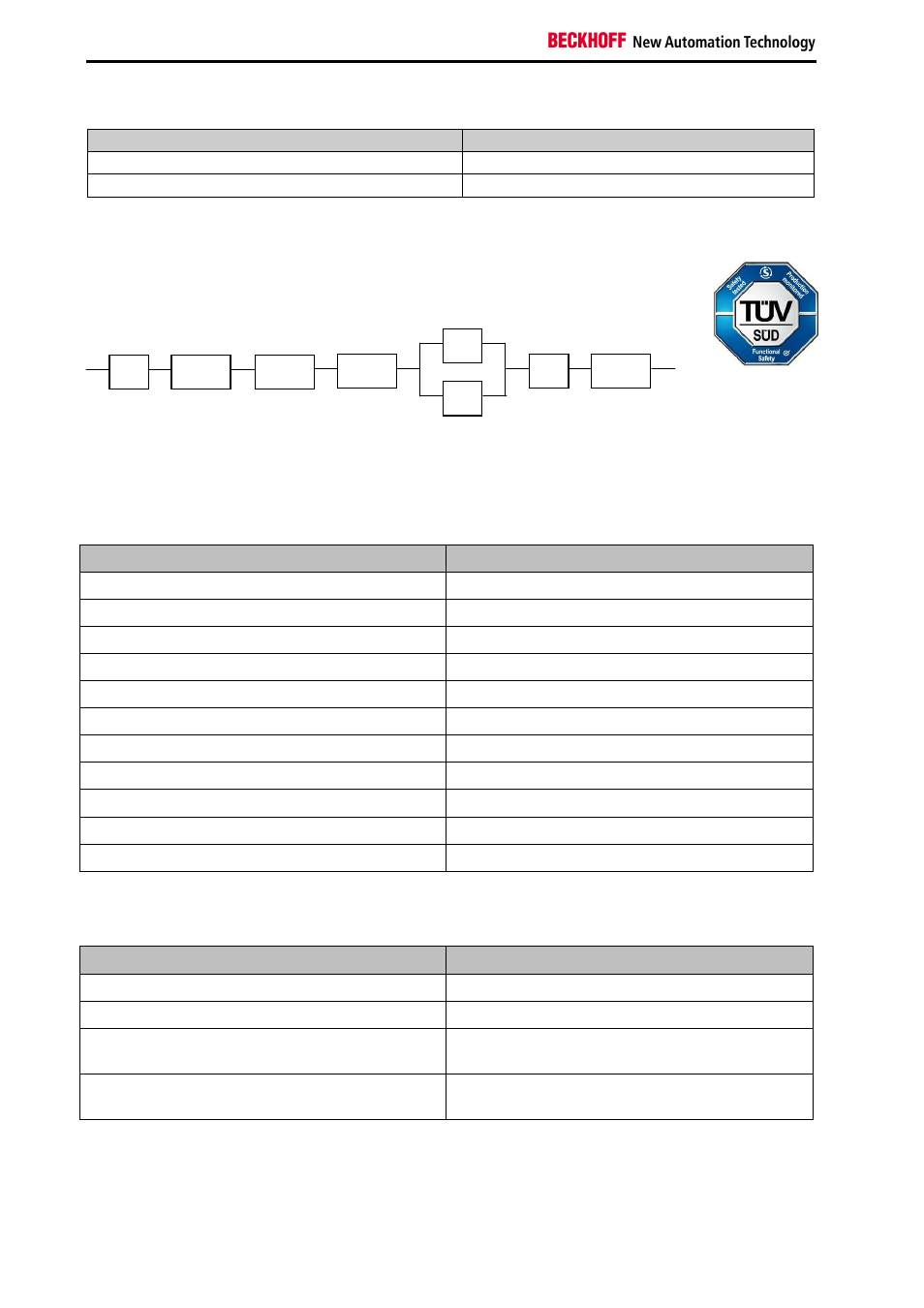

Blockbildung und Safety-Loops
2.7.2.1
Block 1
2.7.3
Berechnung
2.7.3.1
PFH / MTTF
d
/B10
d
– Werte
Komponente
Wert
EL1904 – PFH
1,11E-09
EL2904 – PFH
1,25E-09
EL6900 – PFH
1,03E-09
S1 – B10
d
100.000
S2 – B10
d
10.000.000
K1 – B10
d
1.300.000
K2 – B10
d
1.300.000
Arbeitstage (d
op
)
230
Arbeitsstunden / Tag (h
op
)
16
Zykluszeit (Minuten) (T
zyklus
)
10080 (1x pro Woche)
Lebenszeit (T1)
20Jahre = 175200 Stunden
2.7.3.2
Diagnostic Coverage DC
Komponente
Wert
S1 mit Plausibilität
DC
avg
=90%
S2 mit Plausibilität
DC
avg
=90%
K1/K2 mit Testung und EDM (Betätigung 1/Woche
und indirektes zurücklesen)
DC
avg
=90%
K1/K2 mit Testung und EDM (Betätigung 1/Schicht
und direktes zurücklesen)
DC
avg
=99%
S1
EL1904
EL6900
EL2904
K1
K2
S2
EL1904
