Schaltungsbeispiele
Applikationshandbuch TwinSAFE
69
EL2904 (für alle verwendeten EL2904 gültig)
Parameter
Wert
Strommessung aktiv
Ja
Testpulse des Ausgangs aktiv
Ja

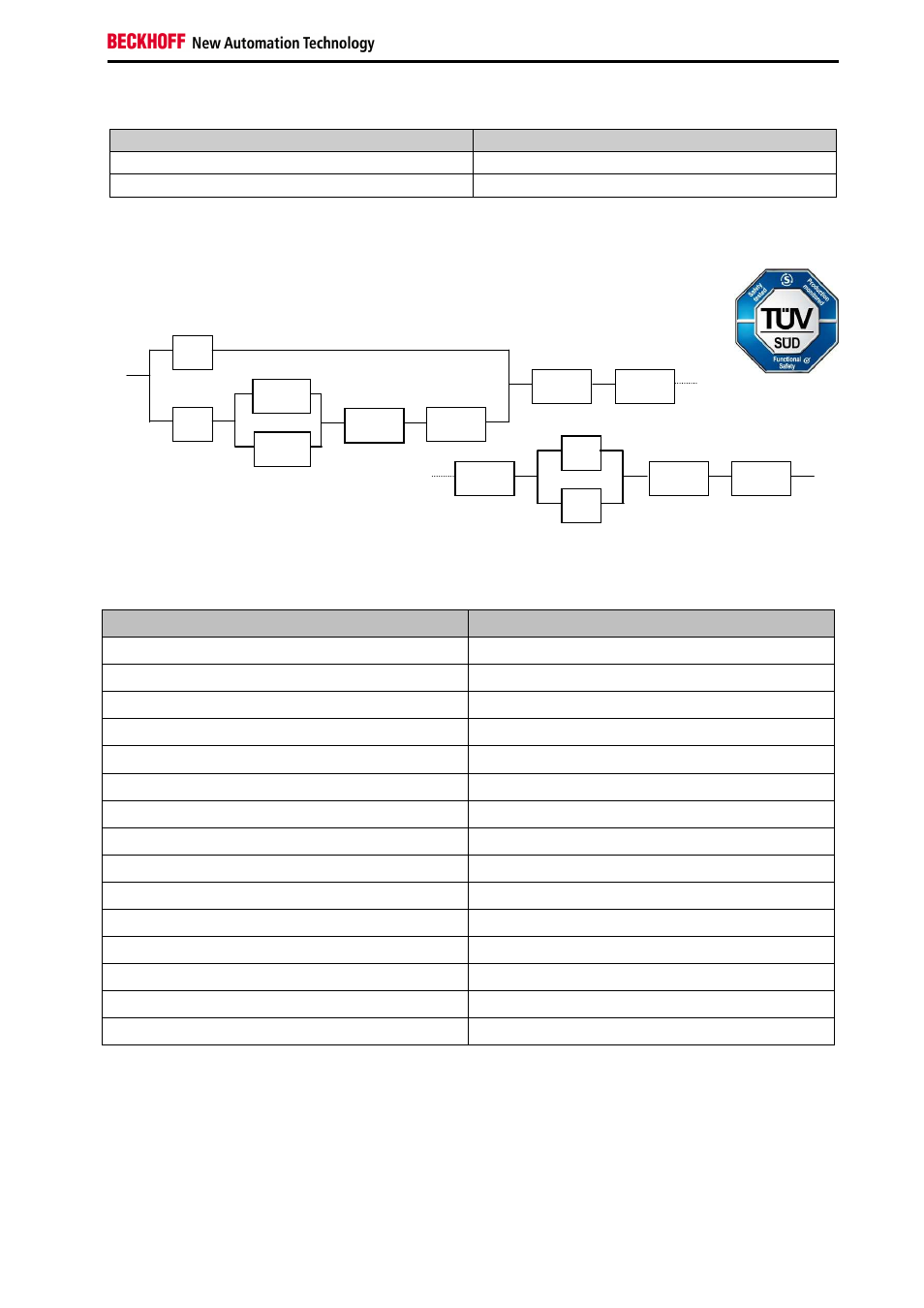

2.11.2 Blockbildung und Safety-Loops
2.11.2.1 Block 1
2.11.3 Berechnung
2.11.3.1 PFH / MTTF
d
/B10
d
– Werte
Komponente
Wert
EL1904 – PFH
1,11E-09
EL2904 – PFH
1,25E-09
EL6900 – PFH
1,03E-09
S1 – B10
d
2.000.000
S2 – B10
d
2.000.000
Restart - B10
d
10.000.000
Lock – B10
d
100.000
Unlock – B10
d
100.000
K1 – B10
d
1.300.000
K2 – B10
d
1.300.000
Zuhaltung - B10
d
2.000.000
Arbeitstage (d
op
)
230
Arbeitsstunden / Tag (h
op
)
16
Zykluszeit (Minuten) (T
zyklus
)
15 (4x pro Stunde)
Lebenszeit (T1)
20Jahre = 175200 Stunden
EL1904
Restart
S1
S2
Lock
UnLock
EL2904
Zuhaltung
EL1904
EL6900
K1
K2
EL2904
