Parametrierung und Inbetriebnahme
Feldbus Box für PROFIBUS 49
Konfiguration: Siemens S7-Steuerung IL230x-B31x

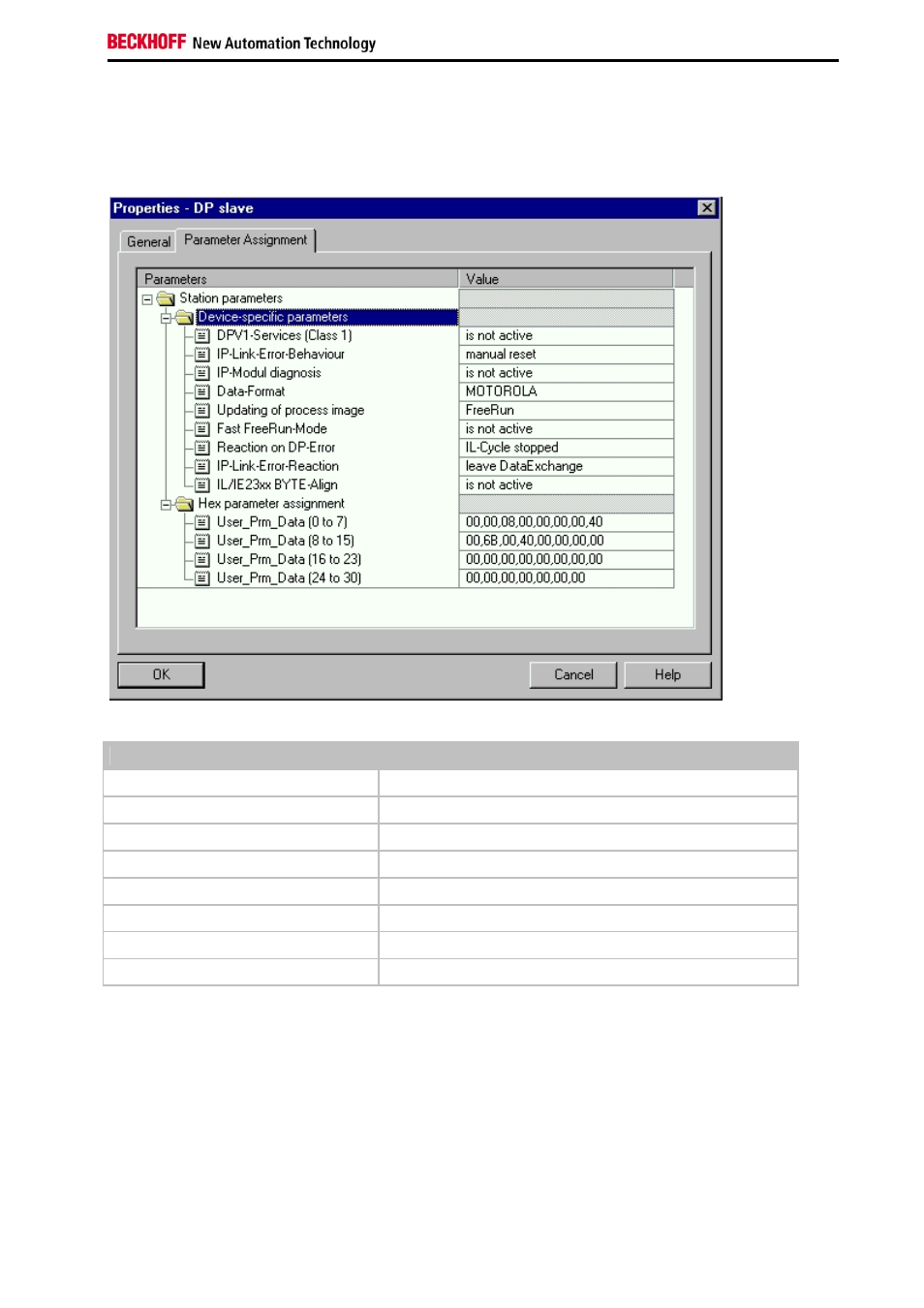

Parameterdaten des IL230x-B31x
Einstellungen
Parameterdaten Bezeichnung
DPV1-Services DPV1-Dienste
IP-Link-Error Reaktion bei IP-Link
IP-Modul diagnose PROFIBUS Diagnose
Data-Format Daten Format
Updating of process image K-Bus Update
Reaction on DP-Error Reaktion auf Feldbusfehler
IP-Link-Error-Reaction IP-Link Fehler Reaktion
IL/IE23xx Byte-Align Mapping der 4 DI / DO (IL/IE23xx) Module
Konfiguration IL230x-B31x Modul mit nur digitale Ein-
/Ausgängen
Beispiel:
1 x IL2301-B310
4 x IE1001
5 x IE2001
Die Summe der digitalen Bytes müssen zusammenaddiert werden und eingetragen werden.
