Application Note DK9221-1110-0037
EIB
EIB
EIB
EIB
Ethernet (GLT)
Switch
CX8000
KL6301
EIB-Busklemme KL6301 am Embedded-PC CX8000:
etagenweise Anbinbindung von EIB-Teilnehmern
Ethernet-TCP/IP-Buskoppler BK9100:
Lokale IOs für ein Segment aus vier Büros
BK9100

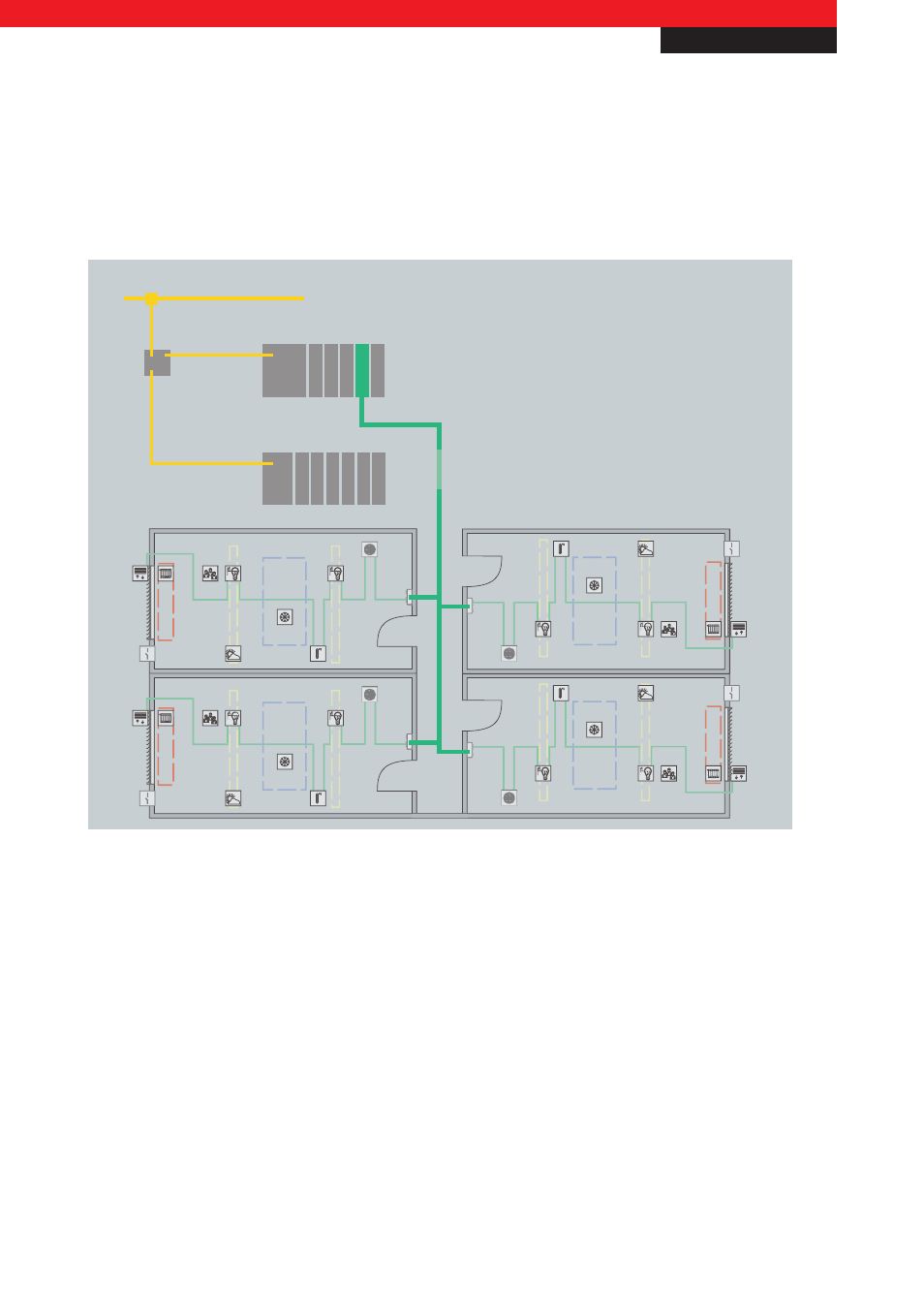

Abb. 9 Bündelung der Büros einer Etage über EIB und Gruppierung der Teilnehmer innerhalb der Steuerung nach Gewerken
Die Verwendung von Ethernet als Bereichslinien-Übertragungsmedium erhöht den Datendurchsatz zwischen den einzelnen
Bereichen und ermöglicht zusätzlich dem Umstieg auf die kostengünstigere Ethernet-Leitung. Durch den Einsatz von Ethernet
kann eine größere Distanz zwischen den Hauptlinien überbrückt werden und der Inbetriebnahme-Ablauf des EIB-Netzwerkes
vereinfacht sich, da bei der Inbetriebnahme nur die Teilsegmente betrachtet werden müssen.
