Application Note DK9221-1110-0037
4.1 Verkabelung
Typisch für EIB ist das grüne EIB-Kabel PYCYM 2 x 2 x 0,8 oder das Telefonkabel J-Y(ST)Y 2 x 2 x 0,8, das zur Verdrahtung
empfohlen wird. Es sind keine Endwiderstände (Terminatoren) erforderlich.
TLN
TLN
TLN
TLN
TLN
TLN
TLN
TLN
EIB-Linien-
Koppler
TLN
TLN
TLN
TLN
TLN
TLN
TLN TLN
TLN
TLN
TLN
TLN
TLN
TLN
TLN
TLN
EIB-Linien-
Koppler

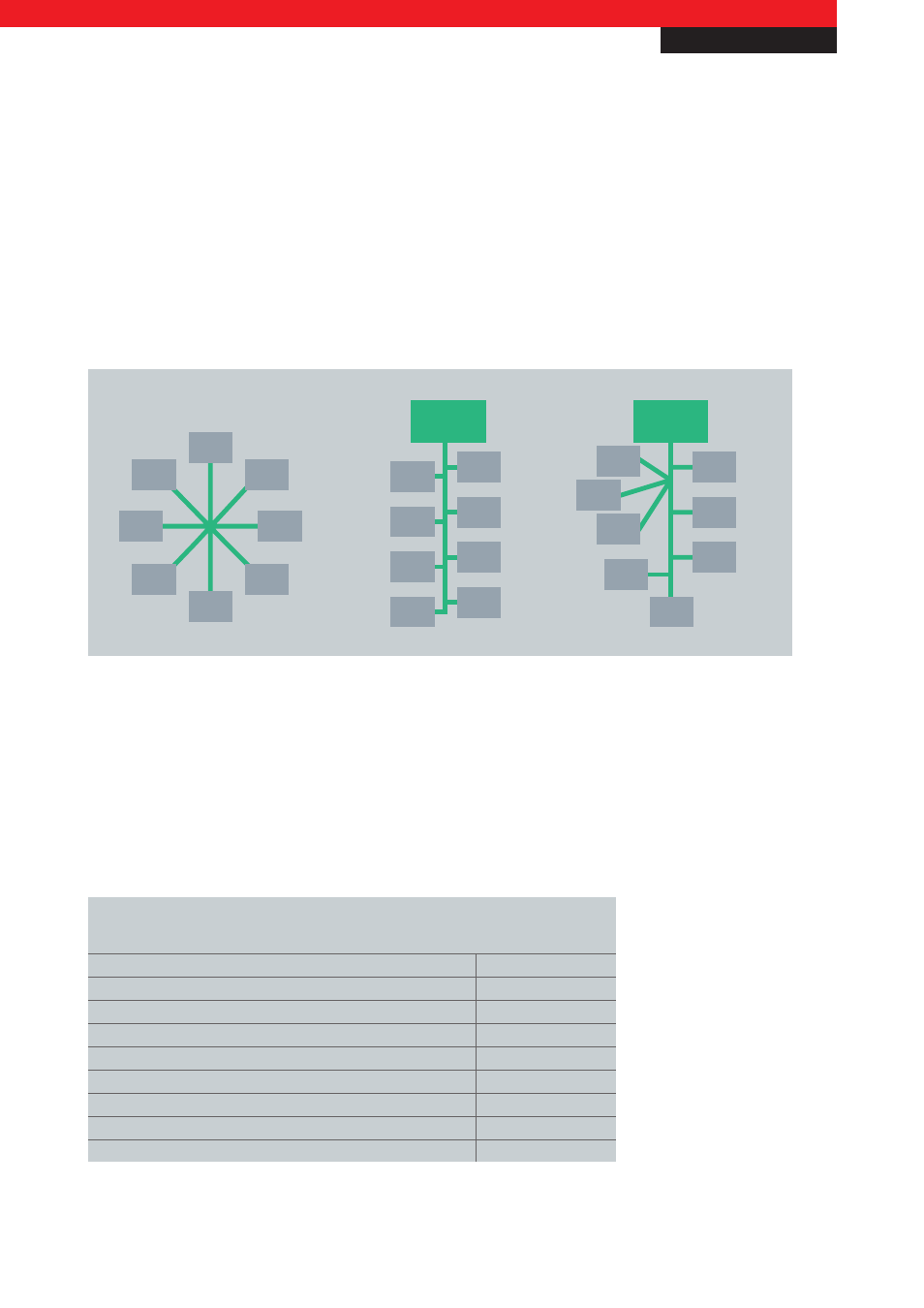

Abb. 2 Mögliche Topologie beim EIB
5. Kommunikation
Je nach Übertragungsphysik sind unterschiedliche Übertragungsgeschwindigkeiten möglich:
– Twisted Pair
9.600 Baud
– Powerline 1.200 … 2.400 Baud
– Funktechnik 19.200 Baud
Die Beckhoff Busklemme KL6301 zur EIB-Integration unterstützt die Twisted-Pair-Verdrahtung mit folgenden Charakteristiken:
KL6301: Charakteristik der EIB-Twisted-Pair-Verdrahtung
Max. Länge des Busstrangs ohne Repeater 1.000 m
Max. Entfernung zwischen zwei Teilnehmern 700 m
Max. Entfernung zw. Spannungsversorgung und Teilnehmer 350 m
Min. Abstand zwischen zwei Spannungsversorgungen 200 m
Anzahl Teilnehmer pro Linie 64
Anzahl Spannungsversorgungen pro Linie 2
Max. Anzahl an Teilnehmern im EIB-Netzwerk 57.600
Abschlusswiderstand nicht erforderlich
Buszugriffsverfahren CSMA/CA
Tab. 1 Charakteristik der EIB-Verdrahtung (TP) bei Einsatz der KL6301
