Application Note DK9221-1110-0037
4. Topologie
EIB ist aufgeteilt in 15 Bereiche mit jeweils 15 Linien und nochmals 64 Teilnehmern pro Linie. Die drei Linien 12 bis 15 sind
reserviert für zukünftige Anwendung, somit können bis zu 15 × 12 × 64 = 11.520 Busteilnehmer einzeln gesteuert werden.
Damit bezeichnet zum Beispiel die physikalische Adresse 8.7.233 in Bereich 8, Linie 7, den Teilnehmer 233.
Linien-
koppler 2
Linien-
koppler 3
TLN 1 TLN 1
Linie
1
Linie
2
Linie
3
Linie 10 Linie 11 Linie 12
Linien-
koppler 1
Bereichs-
koppler 1
Bereichs-
koppler 15
TLN 1 TLN 1 TLN 1 TLN 1
TLN 1 TLN 2 TLN 1 TLN 2 TLN 1 TLN 2
TLN 1 TLN 3 TLN 1 TLN 3 TLN 1 TLN 3
TLN 1 TLN 4 TLN 1 TLN 4 TLN 1 TLN 4
TLN 1 TLN 61 TLN 1 TLN 61 TLN 1 TLN 61
TLN 1 TLN 62 TLN 1 TLN 62 TLN 1 TLN 62
TLN 1 TLN 63 TLN 1 TLN 63 TLN 1 TLN 63
TLN 1 TLN 64 TLN 1 TLN 64 TLN 1 TLN 64
Linien-
koppler 11
Linien-
koppler 12
TLN 1 TLN 1
Linien-
koppler 10
TLN 1 TLN 1 TLN 1 TLN 1
TLN 1 TLN 2 TLN 1 TLN 2 TLN 1 TLN 2
TLN 1 TLN 3 TLN 1 TLN 3 TLN 1 TLN 3
TLN 1 TLN 4 TLN 1 TLN 4 TLN 1 TLN 4
TLN 1 TLN 61 TLN 1 TLN 61 TLN 1 TLN 61
TLN 1 TLN 62 TLN 1 TLN 62 TLN 1 TLN 62
TLN 1 TLN 63 TLN 1 TLN 63 TLN 1 TLN 63
TLN 1 TLN 64 TLN 1 TLN 64 TLN 1 TLN 64
Hauptlinie

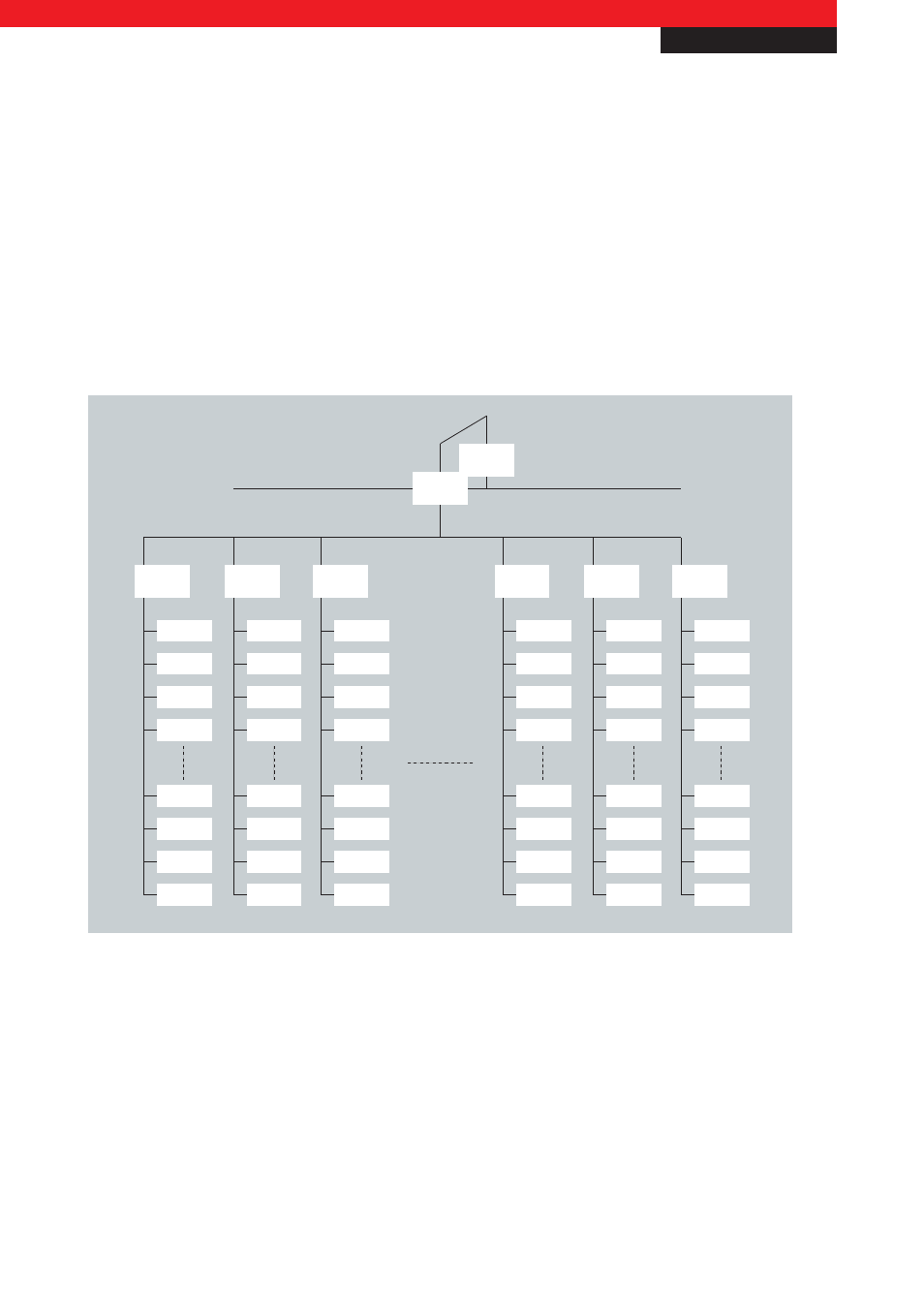

Abb. 1 Gruppierung von EIB-Teilnehmern in Linien, Hauptlinien und Bereichslinien
Eine Buslinie kann in vier Segmente à 64 Teilnehmer (TN oder TLN) unterteilt werden, jedes Liniensegment benötigt jedoch eine
eigene Spannungsversorgung. Bei einem derartigen Ausbau lässt sich ein EIB-Netzwerk mit bis zu 45.900 TLN erstellen.
Um die Linien in ihrer Struktur zu erweitern, werden sie über Linienkoppler mit der sogenannten Hauptlinie verbunden.
Die Hauptlinie selbst benötigt wiederum mindestens eine Spannungsversorgung und kann maximal 12 Linien miteinander
verbinden. Hauptlinien können weiter über eine sogenannte Bereichslinie verbunden und somit erweitert werden. Auch mit
dieser lassen sich 15 Hauptlinien miteinander verbinden.
