Application Note DK9221-1110-0037
der ETS zur Verfügung. Bei komplexeren Geräten, wie z. B. Raumbediengeräten, sind die detaillierten Informationen und
Konfigurationseinstellungen als Plug-in verfügbar.

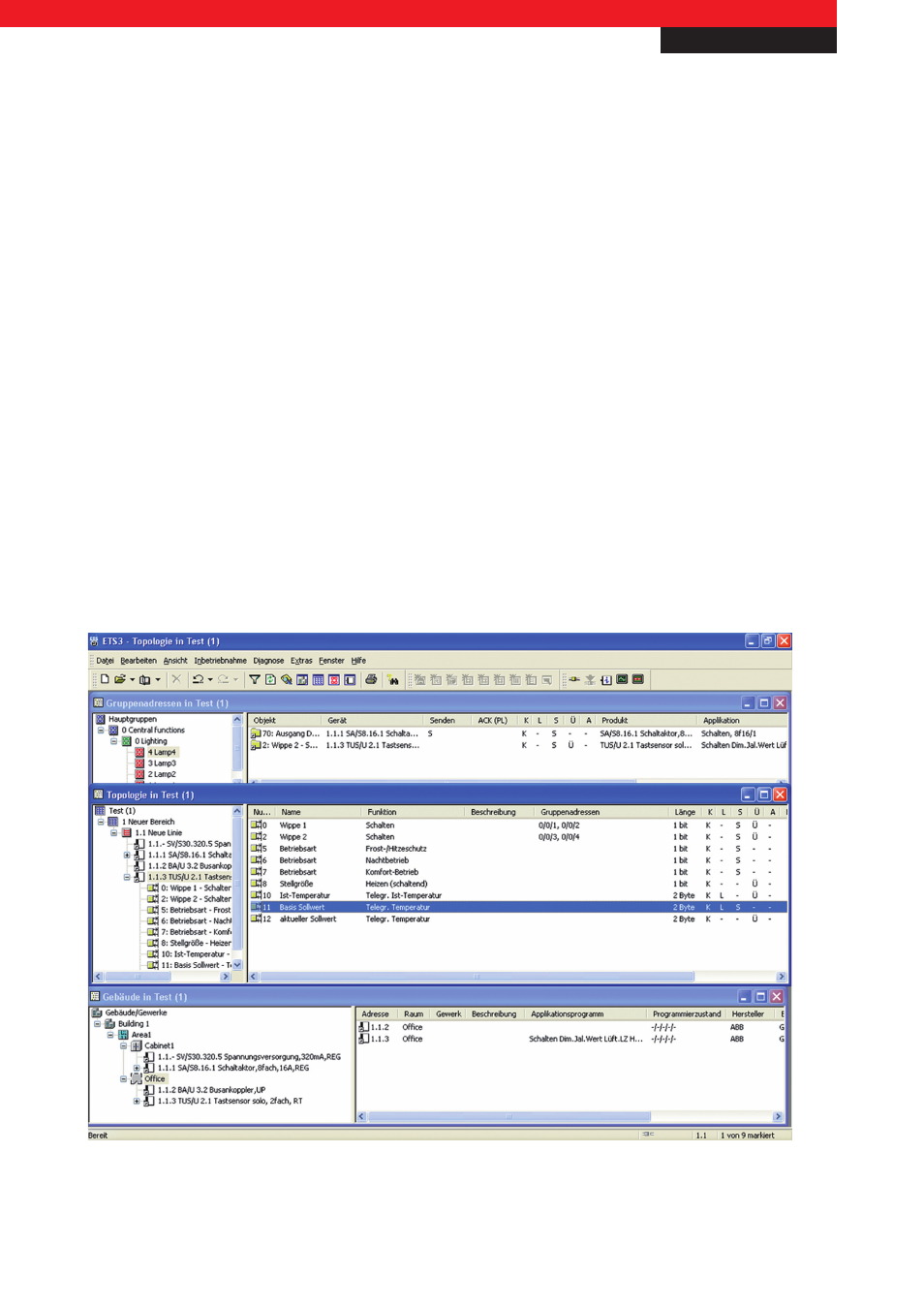

Die folgende Abbildung zeigt einen Screenshot der aktuellen Version von ETS, ETS © 3 (Stand Juli 2010).
Auf dem Bild zu sehen sind die drei bereits genannten Bereiche, in die sich die Bedienoberfläche gliedert.
Im oberen Drittel der Abb. 4, dem so genannten Gruppenadressenfenster, wird die gesamte Anlage aus Sicht der in ihr
vorhandenen Funktionen gezeigt. Hier lässt sich gut erkennen, welche Geräte im Gebäude wie zusammenwirken.
Eine weitere wichtige Ansicht ist das Topologiefenster: Es zeigt die Topologie des Bussystems (mittleres Drittel der Abb. 4).
Die linke Hälfte des Fensters zeigt eine Übersicht in Form einer Baumstruktur; in der rechten Fensterhälfte werden einzelne Teile
der linken Baumstruktur als Detail in Listenform dargestellt. Das Hauptarbeitsfenster (unteres Drittel der Abb. 4) zeigt die
Anlage aus der Sicht des Gebäudes, indem sie die Gebäude mit den in ihnen enthaltenen Räumen und Verteilern zeigt. Diesen
Räumen und Verteilern lassen sich die in ihnen enthaltenen Geräte zuordnen, so dass man die Geräte in der Software über
ihren Einbauort im Gebäude leicht auffindet.
Abb. 4 Screenshot von ETS®3
