Kapitel: Übersicht Eigenschaften
Seite 10 Beckhoff New Automation Technology CB3056
2 Übersicht
2.1 Eigenschaften
Das CB3056 ist ein hochkomplexes 3,5-Zoll-Board mit der Funktionalität eines Motherboards. Es basiert
auf dem Intel®-QM67-Chipsatz in Verbindung mit einem rPGA988B-Prozessorsockel, in den aktuelle
Intel®-CPUs der Core™- und Celeron®-Serien (2. Generation) eingesteckt werden können. Modernste
DDR3-Technologie ermöglicht einen Speicherausbau von bis zu 16 GByte (DDR3-1066/1333/1600) über
SO-DIMM204. Neben einem PCI-Express-Bus steht auch ein Mini-PCI-Bus zur Verfügung sowie
zusätzliche Peripherie wie vier serielle Schnittstellen, zwei Gigabit-LAN-Anschlüsse, Ton-Ein- und
-Ausgang, elf USB-Schnittstellen, CRT- und DVI/HDMI/DisplayPort-Anschlüsse und vier SATA-Ports,
davon zwei mit bis zu 6Gb/s Übertragungsrate.

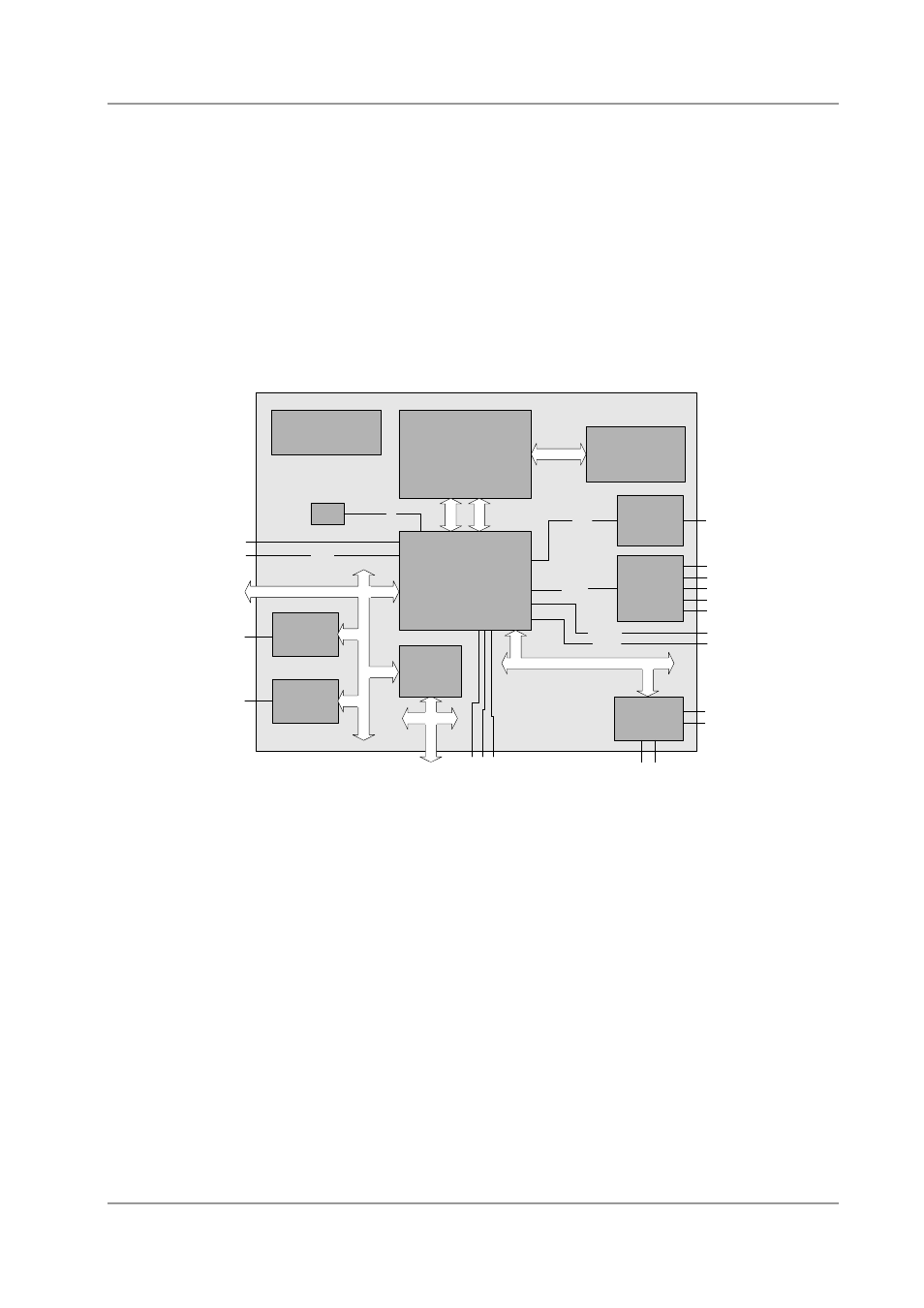

Intel® QM67 PCH
PCI
2x SO-DIMM204
DDR3-
1066/1333/1600
(dual channel)
MEMORY
Power VCCCore; VTT;
DDRVTT, GFXVCC
1,05V; 1,5V; 1,8V; 3,3V
PCIe to PCI
Bridge
PI7C9X111SL
BIOS
2x SATA
RealTek®
ALC889
MIC
LINE IN
LINE OUT HDA Link
USB1-11
Intel® Core™ i7-
2710QE, i5-2510E,
Celeron® B810
F
D
I
1.5/3/6 Gb/s
SPDIF i
SPDIF o
m
P
C
I
2x SATA
USB 2.0
1.5/3 Gb/s
D
M
I
SPI
8x GPIO SMBus
NXP®
PCA9535
Intel®
82574L
LAN2
Intel®
82579L
PCIe (x1)
LAN1
PCIe
SMSC®
SCH3114
LPC
MS
KB
C
O
M
1
-4
F
A
N
1
-3
SMBus
C
R
T
D
V
I/
H
D
M
I
D
V
I/
H
D
M
I/
D
P
o Sockel rPGA988B
o Für CPUs: Intel® Core™ i7-2710QE, i5-2510E, Celeron® B810
o Chipsatz Intel® QM67 PCH
o 2 SO-DIMM204-Steckplätze für bis zu 16 GByte DDR3-1066/1333/1600
o PCI-Bus über Mini-PCI-Steckplatz
o PCI-Express über 2x40poligen Custom-Stecker (bis zu vier x1 oder ein x4)
o Vier serielle Schnittstellen COM1 bis COM4
o Zwei LAN-Anschlüsse Ethernet 10/100/1000 (Base-T)
o Vier SATA-Anschlüsse (2x 1,5/3 Gb/s, 2x 1,5/3/6 Gb/s)
o PS2-Keyboard- und -Maus-Schnittstelle
o Elf USB-2.0-Schnittstellen (4x extern, 6x intern, 1x auf I-PEX-Stecker)
o BIOS AMI® Aptio
o CRT-Anschluss
o Zwei DVI/HDMI-Anschlüsse (1x DVI-I, 1x I-PEX inkl. DisplayPort)
o HDA-kompatible Soundausgabe mit SPDIF-Ein- und -Ausgang
o 8x GPIO
o RTC mit externer CMOS-Batterie
o 5V-Versorgungsspannung
o Format: 102 mm x 147 mm
