Mini-PCI
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB3056
Seite 33

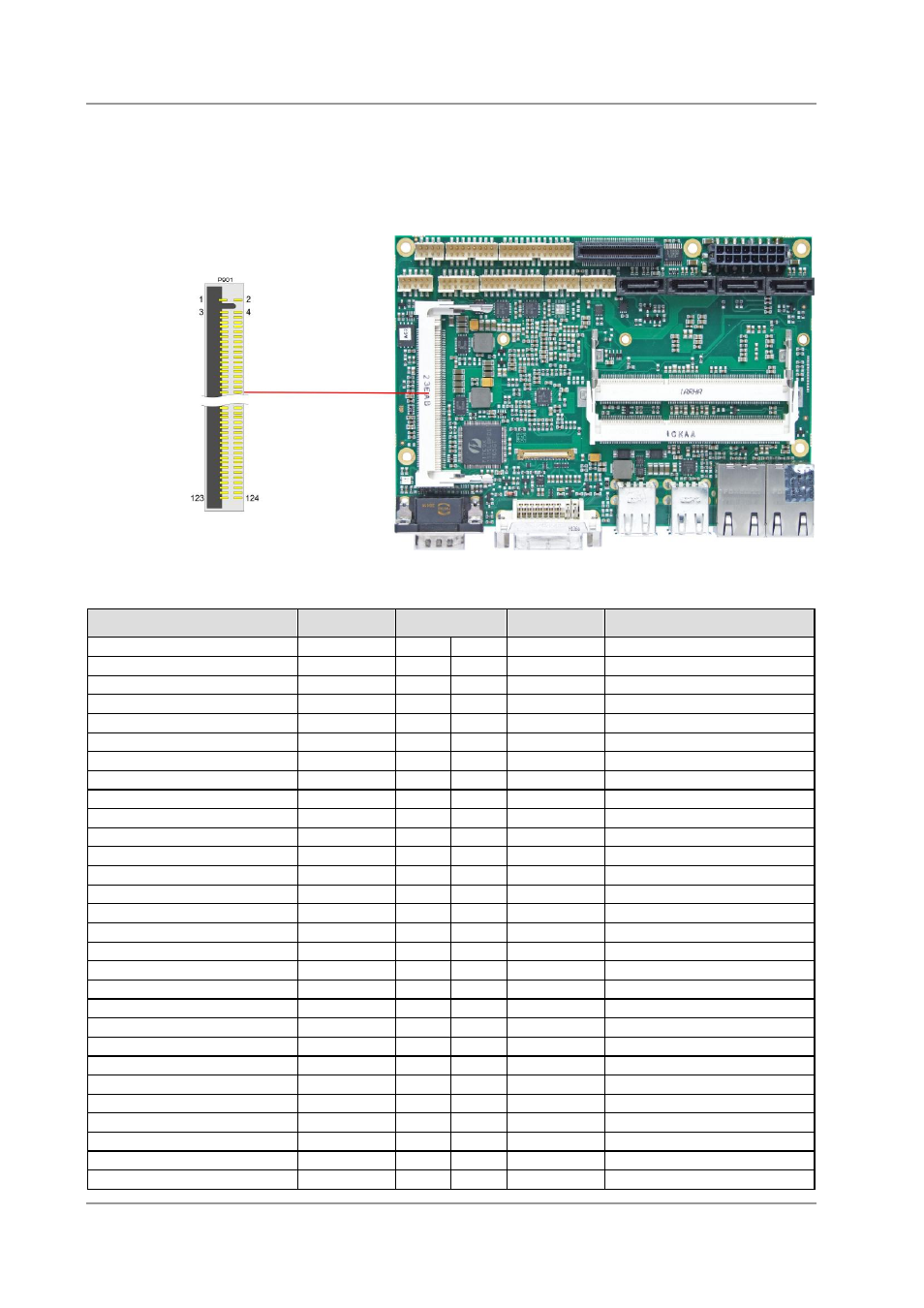

3.16 Mini-PCI
Für Erweiterungskarten nach dem Mini-PCI-Standard (Typ III) steht ein entsprechender Steckplatz zur
Verfügung.
Beschreibung
Name
Pin
Name
Beschreibung
Reserviert
N/C
1
2
N/C
Reserviert
Reserviert
N/C
3
4
N/C
Reserviert
Reserviert
N/C
5
6
N/C
Reserviert
Reserviert
N/C
7
8
N/C
Reserviert
Reserviert
N/C
9
10
N/C
Reserviert
Reserviert
N/C
11
12
N/C
Reserviert
Reserviert
N/C
13
14
N/C
Reserviert
Reserviert
N/C
15
16
N/C
Reserviert
Interrupt B
INTB#
17
18
VCC
Versorgungsspannung 5V
Versorgungsspannung 3,3V 3,3V
19
20
INTA#
Interrupt A
Serial Interrupt (Legacy)
SERIRQ
21
22
N/C
Reserviert
Masse
GND
23
24
S3,3V
Versorgungsspannung 3,3V
PCI-Clock
PCLK
25
26
PRST#
Reset
Masse
GND
27
28
3,3V
Versorgungsspannung 3,3V
PCI-Request
REQ#
29
30
GNT#
PCI-Grant
Versorgungsspannung 3,3V 3,3V
31
32
GND
Masse
Address/Data 31
AD31
33
34
PME#
Power Management Event
Address/Data 29
AD29
35
36
N/C
Reserviert
Masse
GND
37
38
AD30
Address/Data 30
Address/Data 27
AD27
39
40
3,3V
Versorgungsspannung 3,3V
Address/Data 25
AD25
41
42
AD28
Address/Data 28
Interrupt C
INTC#
43
44
AD26
Address/Data 26
Bus Cmd/Byte Enables 3
CBE3#
45
46
AD24
Address/Data 24
Address/Data 23
AD23
47
48
IDSEL
Init Device Select
Masse
GND
49
50
GND
Masse
Address/Data 21
AD21
51
52
AD22
Address/Data 22
Address/Data 19
AD19
53
54
AD20
Address/Data 20
Masse
GND
55
56
PAR
Parity
Address/Data 17
AD17
57
58
AD18
Address/Data 18
