Kapitel: Anschlüsse
Serielle Schnittstelle COM1
Seite 28
Beckhoff New Automation Technology CB3056

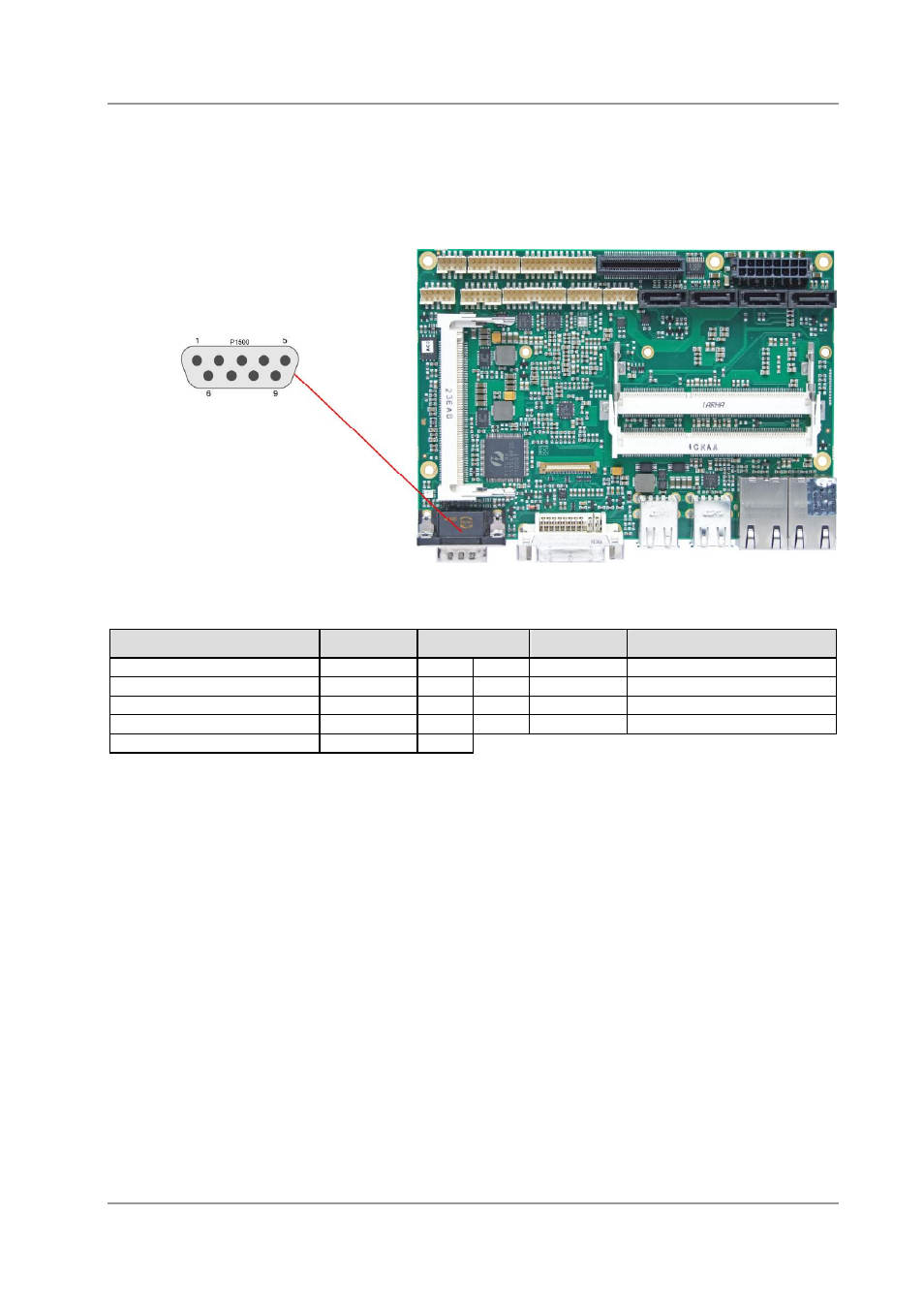

3.13 Serielle Schnittstelle COM1
Die serielle Schnittstelle COM1 ist über einen 9-poligen Standard-DSUB-Stecker (male, z.B. Foxconn
DM10152-H5W3-4F) herausgeführt. Die Signale entsprechen der RS232-Norm.
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setup eingestellt.
Pinbelegung der seriellen Schnittstelle (DSUB-Stecker):
Beschreibung
Name
Pin
Name
Beschreibung
Data Carrier Detect
DCD
1
6
DSR
Data Set Ready
Receive Data
RXD
2
7
RTS
Request to Send
Transmit Data
TXD
3
8
CTS
Clear to Send
Data Terminal Ready
DTR
4
9
RI
Ring Indicator
Masse
GND
5
