Beckhoff New Automation Technology CB3056
3.4 System

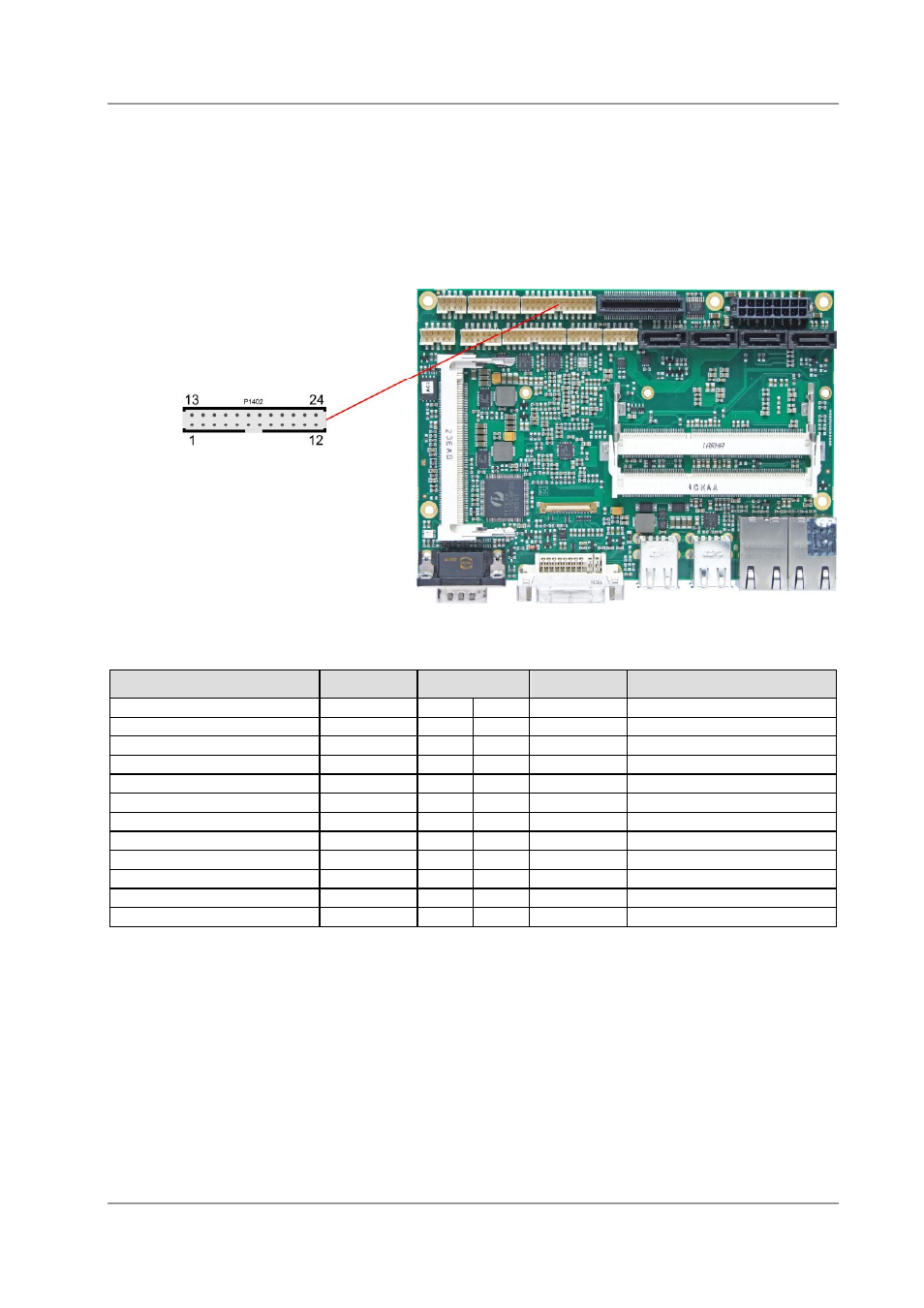

Verschiedene Systemsignale sowie ein SMBus-Interface werden über einen 2x12poligen Wannenstecker
herausgeführt (FCI 98424-G52-24LF). Hier werden Powerbutton, Reset, Tastatur, Lautsprecher, LEDs für
Harddisk und für Suspend-Modus angeschlossen sowie drei weitere Status-LEDs, die über GPIOs
angesteuert werden. Von diesen drei LEDs sind LED1 und LED2 bereits mit Vorwiderständen
ausgestattet. SMBus-fähige Geräte können ebenfalls angeschlossen werden.
Pinbelegung 2x12-Wannenstecker:
Beschreibung
Name
Pin
Name
Beschreibung
Masse
GND
1
13
3,3V
Versorgungsspannung 3,3V
Reset nach Masse
RSTBTN#
2
14
PWRBTN#
On/Suspend-Taste
LED Suspend / ACPI
S-LED
3
15
S3,3V
Standby-Versorgung 3,3V
LED Harddisk
SATALED
4
16
GPIOLED3
LED GPIO-Gerät 3
LED GPIO-Gerät 1
GPIOLED1
5
17
BATT
RTC-Batterie
LED GPIO-Gerät 2
GPIOLED2
6
18
SMBALERT# SMB Alert
SMB Clock
SMBCLKEX 7
19
SMBDATEX SMB Data
Lautsprecher
SPEAKER
8
20
SVCC
Standby-Versorgung 5V
Tastatur Clock
KCLK
9
21
KDAT
Tastatur Data
Masse
GND
10
22
VCC
Versorgungsspannung 5V
Masse
GND
11
23
VCC
Versorgungsspannung 5V
Masse
GND
12
24
VCC
Versorgungsspannung 5V
